Описание
ПРИМЕНЕНИЕ
Четырехходовой дивертор потока используется для изменения направления потока рабочей жидкости. Обычно диверторы такого типа используются для управления гидроцилиндром двойного действия.
УСТАНОВКА
Подключите порт P к линии нагнетания, порты A и B — к портам актуатора, T — на слив в маслобак.
ПРИНЦИП РАБОТЫ
Переведение рукояти в положение 1 (Pos. 1) позволяет рабочей жидкости свободно течь в порт B, одновременно с этим поток из порта A поступает в сливную линию T. При положении рукояти в позиции 2 (Pos. 2), рабочая жидкость свободно течёт в порт A, а из порта B — в сливную линию T.
Центральное положение для диверторов с закрытым центром (тип С) закрывает все порты (возможны незначительные перетоки).
ОПЦИОНАЛЬНО
— хромирование
— цинкование
— никелированный запорный механизм
— катафорезное покрытие литья
— два 4х-ходовых дивертора могут быть объединены в 8ми ходовой при помощи специального набора
ОСОБЕННОСТИ
— литой чугунный корпус
— внутренности из закаленных сталей
— незначительные потери рабочей жидкости
— два 3х-ходовых дивертора могут быть объединены в 6ти ходовой дивертор при помощи специального набора.
Применение: используется для изменения направления потока рабочей жидкости в гидросистеме и управления исполнительными механизмами двойного действия.

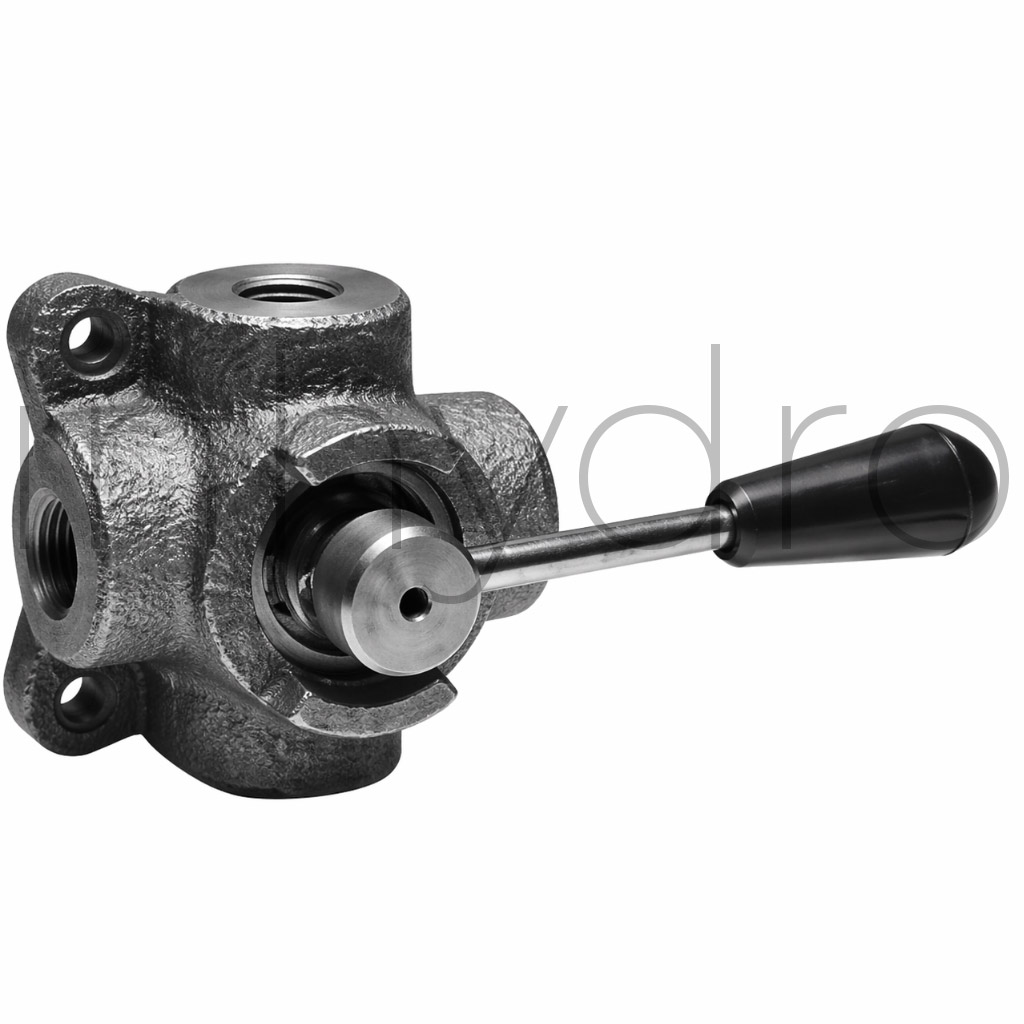

Тип: дивертор потока 4х-ходовой.
Исполнение: версия с закрытым центром, тип C.
Назначение: переключение потоков между рабочими линиями гидравлического контура с перекрытием портов в центральном положении.
Монтаж: применяется в составе гидросистем спецтехники, мобильных машин и промышленного оборудования в зависимости от схемы подключения.
Функциональность: обеспечивает изменение направления движения рабочей жидкости между линиями управления актуатором или гидроцилиндром.
Особенности: закрытый центр позволяет блокировать потоки в нейтральном положении, что удобно для схем, где требуется фиксация состояния контура и ограничение перетока рабочей жидкости.
Область использования: подходит для установки в гидравлические системы, где требуется компактный 4х-ходовой переключающий элемент для распределения потока.
