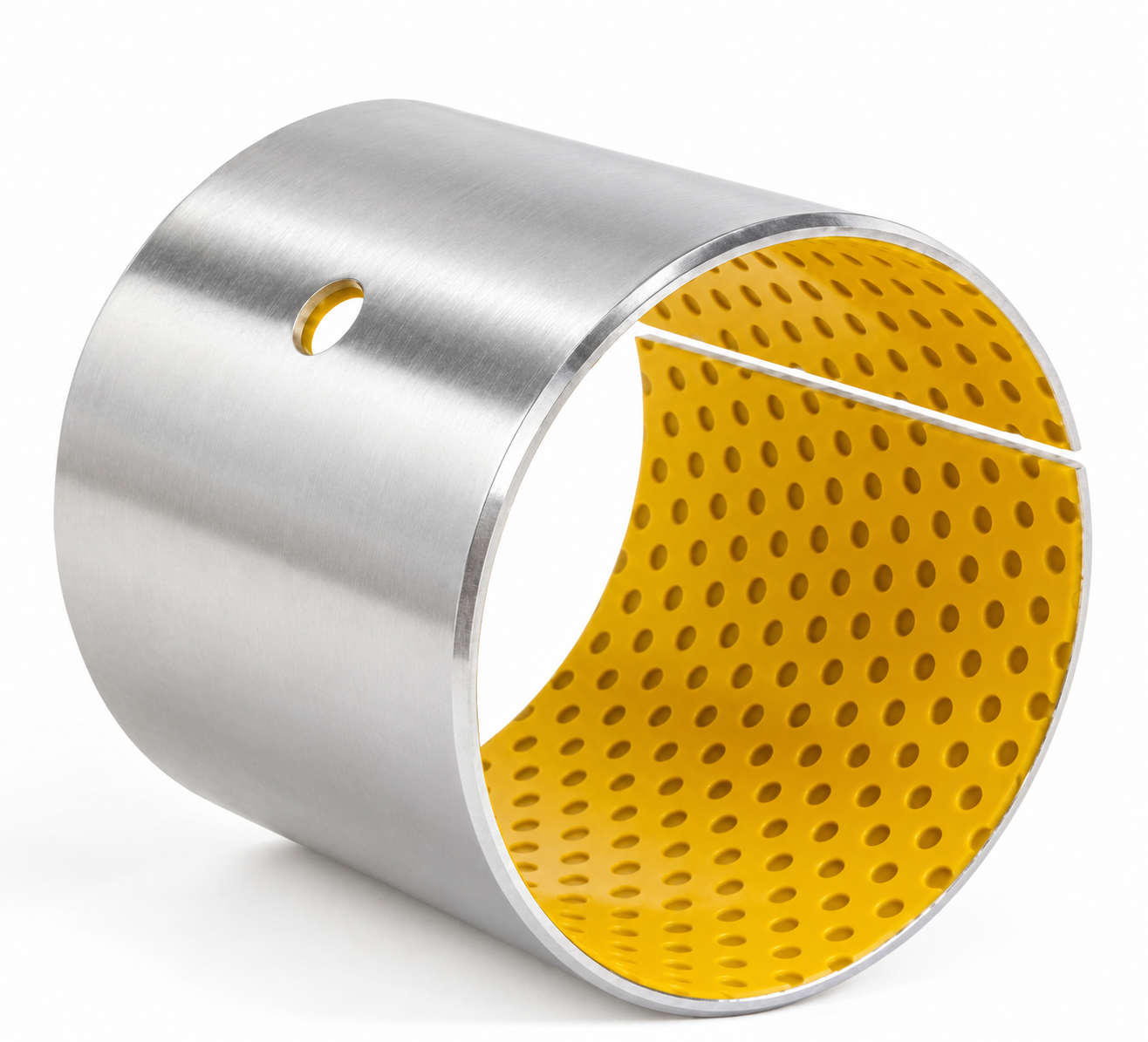

MX P Втулки цилиндрические с POM и смазочными карманами

MX P Втулки цилиндрические с POM и смазочными карманами

от 100,00 ₽

MX P: стальная основа, бронзовый промежуточный слой и POM со смазочными карманами. Аналоги: SF2, DX, SF2y, HMG-20, SKF PCM. Работа со смазкой; подбор по размерам и режиму узла.

Запросить КП
Артикул: MX P Категория:

Описание

Втулки цилиндрические MX P с POM и смазочными карманами

Цилиндрическая втулка для радиальной опоры. Материал MX состоит из стальной основы, пористой бронзы и рабочего слоя POM(полиоксиметилен, конструкционный термопластичный полимер с высокой жесткостью, прочностью и низким коэффициентом трения). Карманы удерживают смазку.

Характеристики материала MX

Параметр Значение
Основа Сталь
Промежуточный слой Спечённая пористая бронза
Рабочий слой POM со смазочными карманами
Статическое давление, максимум 140 Н/мм²
Динамическое давление, максимум 70 Н/мм²
Скорость с пластичной смазкой, максимум 2,5 м/с
Температура −40…+130 °C
PV с пластичной смазкой, максимум 5 Н/мм²·м/с
Трение с пластичной смазкой 0,05–0,12

Смазка обязательна; работа всухую не рекомендуется. До установки согласуйте начальное смазывание и интервалы повторной подачи. Предельные нагрузка, скорость и температура не допускаются одновременно; при нагреве допустимый режим снижается.

Несущая способность подшипников MX выражается коэффициентом нагрузки PxV (Н/мм² × м/с), где P — удельная нагрузка, а V — скорость. Максимальное значение удельной нагрузки, которое может быть приложено в статических и идеальных условиях, составляет 140 × Н/мм² . Для втулок необходимо учитывать внутреннюю полуповерхность, которая определяется как результат умножения внутреннего диаметра на длину Di × L. Значение удельной нагрузки снижается до 70 Н/мм² в динамических условиях (при смазке консистентной смазкой).

Повышение температуры снижает коэффициент нагрузки на 20% при 50°C, на 50% при 70°C и на 80% при 100°C. Рабочие характеристики подшипников серии MX улучшаются благодаря смазке консистентной смазкой, обеспечивающей коэффициенты P x V до 5 (Н/мм² x м/с) при максимальной скорости 2,5 м/с. Подшипники серии MX можно использовать без технического обслуживания и только с первоначальной смазкой. Однако, по возможности, для увеличения срока службы подшипника следует проводить повторную смазку.

Внешняя поверхность подшипников защищена оловянным или цинковым покрытием.

Размеры и артикулы

По вашему указанию размерный ряд перенесён из MU P. Наличие конкретного исполнения MX уточняется по запросу. Порядок параметров: внутренний диаметр, наружный диаметр, высота, мм. В артикулах точка обозначает дробную часть размера.

Артикул Внутренний диаметр, мм Наружный диаметр, мм Высота, мм
MX P 034.503 3 4,5 3
MX P 034.504 3 4,5 4
MX P 034.505 3 4,5 5
MX P 034.506 3 4,5 6
MX P 045.503 4 5,5 3
MX P 045.504 4 5,5 4
MX P 045.506 4 5,5 6
MX P 045.510 4 5,5 10
MX P 050705 5 7 5
MX P 050708 5 7 8
MX P 050710 5 7 10
MX P 060804 6 8 4
MX P 060806 6 8 6
MX P 060808 6 8 8
MX P 060810 6 8 10
MX P 070905 7 9 5
MX P 070910 7 9 10
MX P 081006 8 10 6
MX P 081008 8 10 8
MX P 081010 8 10 10
MX P 081012 8 10 12
MX P 081015 8 10 15
MX P 101208 10 12 8
MX P 101210 10 12 10
MX P 101212 10 12 12
MX P 101215 10 12 15
MX P 101220 10 12 20
MX P 121408 12 14 8
MX P 121410 12 14 10
MX P 121412 12 14 12
MX P 121415 12 14 15
MX P 121420 12 14 20
MX P 121425 12 14 25
MX P 131510 13 15 10
MX P 131520 13 15 20
MX P 141605 14 16 5
MX P 141610 14 16 10
MX P 141612 14 16 12
MX P 141615 14 16 15
MX P 141620 14 16 20
MX P 141625 14 16 25
MX P 151710 15 17 10
MX P 151712 15 17 12
MX P 151715 15 17 15
MX P 151720 15 17 20
MX P 151725 15 17 25
MX P 161810 16 18 10
MX P 161812 16 18 12
MX P 161815 16 18 15
MX P 161820 16 18 20
MX P 161825 16 18 25
MX P 171910 17 19 10
MX P 171912 17 19 12
MX P 171915 17 19 15
MX P 171920 17 19 20
MX P 182010 18 20 10
MX P 182012 18 20 12
MX P 182015 18 20 15
MX P 182020 18 20 20
MX P 182025 18 20 25
MX P 202210 20 22 10
MX P 202215 20 22 15
MX P 202220 20 22 20
MX P 202308 20 23 8
MX P 202310 20 23 10
MX P 202315 20 23 15
MX P 202320 20 23 20
MX P 202325 20 23 25
MX P 202330 20 23 30
MX P 222515 22 25 15
MX P 222520 22 25 20
MX P 222525 22 25 25
MX P 222530 22 25 30
MX P 222546 22 25 46
MX P 242715 24 27 15
MX P 242720 24 27 20
MX P 242725 24 27 25
MX P 242730 24 27 30
MX P 242815 24 28 15
MX P 242820 24 28 20
MX P 242825 24 28 25
MX P 242830 24 28 30
MX P 252812 25 28 12
MX P 252815 25 28 15
MX P 252820 25 28 20
MX P 252825 25 28 25
MX P 252830 25 28 30
MX P 252835 25 28 35
MX P 252840 25 28 40
MX P 252850 25 28 50
MX P 283215 28 32 15
MX P 283220 28 32 20
MX P 283225 28 32 25
MX P 283230 28 32 30
MX P 283240 28 32 40
MX P 303410 30 34 10
MX P 303415 30 34 15
MX P 303420 30 34 20
MX P 303425 30 34 25
MX P 303430 30 34 30
MX P 303440 30 34 40
MX P 303450 30 34 50
MX P 323620 32 36 20
MX P 323630 32 36 30
MX P 323640 32 36 40
MX P 353910 35 39 10
MX P 353916 35 39 16
MX P 353920 35 39 20
MX P 353925 35 39 25
MX P 353930 35 39 30
MX P 353935 35 39 35
MX P 353940 35 39 40
MX P 353950 35 39 50
MX P 354040 35 40 40
MX P 374120 37 41 20
MX P 384215 38 42 15
MX P 384225 38 42 25
MX P 384230 38 42 30
MX P 384240 38 42 40
MX P 404412 40 44 12
MX P 404420 40 44 20
MX P 404425 40 44 25
MX P 404430 40 44 30
MX P 404435 40 44 35
MX P 404440 40 44 40
MX P 404445 40 44 45
MX P 404450 40 44 50
MX P 404460 40 44 60
MX P 404525 40 45 25
MX P 455020 45 50 20
MX P 455025 45 50 25
MX P 455030 45 50 30
MX P 455035 45 50 35
MX P 455040 45 50 40
MX P 455045 45 50 45
MX P 455050 45 50 50
MX P 455060 45 50 60
MX P 505520 50 55 20
MX P 505525 50 55 25
MX P 505530 50 55 30
MX P 505540 50 55 40
MX P 505545 50 55 45
MX P 505550 50 55 50
MX P 505560 50 55 60
MX P 556020 55 60 20
MX P 556025 55 60 25
MX P 556030 55 60 30
MX P 556040 55 60 40
MX P 556050 55 60 50
MX P 556055 55 60 55
MX P 556060 55 60 60
MX P 606520 60 65 20
MX P 606530 60 65 30
MX P 606536 60 65 36
MX P 606540 60 65 40
MX P 606550 60 65 50
MX P 606555 60 65 55
MX P 606560 60 65 60
MX P 606565 60 65 65
MX P 606570 60 65 70
MX P 657020 65 70 20
MX P 657030 65 70 30
MX P 657040 65 70 40
MX P 657050 65 70 50
MX P 657060 65 70 60
MX P 657070 65 70 70
MX P 707530 70 75 30
MX P 707540 70 75 40
MX P 707550 70 75 50
MX P 707560 70 75 60
MX P 707570 70 75 70
MX P 758020 75 80 20
MX P 758030 75 80 30
MX P 758040 75 80 40
MX P 758050 75 80 50
MX P 758060 75 80 60
MX P 758070 75 80 70
MX P 758080 75 80 80
MX P 808520 80 85 20
MX P 808530 80 85 30
MX P 808540 80 85 40
MX P 808550 80 85 50
MX P 808560 80 85 60
MX P 808580 80 85 80
MX P 8085100 80 85 100
MX P 859020 85 90 20
MX P 859030 85 90 30
MX P 859040 85 90 40
MX P 859050 85 90 50
MX P 859060 85 90 60
MX P 859070 85 90 70
MX P 859080 85 90 80
MX P 8590100 85 90 100
MX P 909525 90 95 25
MX P 909530 90 95 30
MX P 909540 90 95 40
MX P 909550 90 95 50
MX P 909560 90 95 60
MX P 909570 90 95 70
MX P 909580 90 95 80
MX P 909585 90 95 85
MX P 9095100 90 95 100
MX P 9510030 95 100 30
MX P 9510040 95 100 40
MX P 9510050 95 100 50
MX P 9510060 95 100 60
MX P 95100100 95 100 100
MX P 10010506 100 105 6
MX P 10010508 100 105 8
MX P 10010530 100 105 30
MX P 10010535 100 105 35
MX P 10010540 100 105 40
MX P 10010550 100 105 50
MX P 10010560 100 105 60
MX P 10010570 100 105 70
MX P 10010580 100 105 80
MX P 100105100 100 105 100
MX P 100105115 100 105 115
MX P 10511030 105 110 30
MX P 10511040 105 110 40
MX P 10511050 105 110 50
MX P 10511060 105 110 60
MX P 10511080 105 110 80
MX P 105110100 105 110 100
MX P 105110115 105 110 115
MX P 11011530 110 115 30
MX P 11011535 110 115 35
MX P 11011540 110 115 40
MX P 11011545 110 115 45
MX P 11011550 110 115 50
MX P 11011560 110 115 60
MX P 11011580 110 115 80
MX P 110115100 110 115 100
MX P 110115115 110 115 115
MX P 11512030 115 120 30
MX P 11512035 115 120 35
MX P 11512040 115 120 40
MX P 11512045 115 120 45
MX P 11512050 115 120 50
MX P 11512060 115 120 60
MX P 11512070 115 120 70
MX P 11512080 115 120 80
MX P 11512090 115 120 90
MX P 115120115 115 120 115
MX P 12012506 120 125 6
MX P 12012508 120 125 8
MX P 12012535 120 125 35
MX P 12012540 120 125 40
MX P 12012550 120 125 50
MX P 12012560 120 125 60
MX P 12012580 120 125 80
MX P 120125100 120 125 100
MX P 12513035 125 130 35
MX P 12513040 125 130 40
MX P 12513050 125 130 50
MX P 12513060 125 130 60
MX P 125130100 125 130 100
MX P 13013535 130 135 35
MX P 13013550 130 135 50
MX P 13013560 130 135 60
MX P 13013580 130 135 80
MX P 130135100 130 135 100
MX P 13514060 135 140 60
MX P 13514080 135 140 80
MX P 135140100 135 140 100
MX P 14014505 140 145 5
MX P 14014550 140 145 50
MX P 14014560 140 145 60
MX P 14014570 140 145 70
MX P 14014580 140 145 80
MX P 140145100 140 145 100
MX P 14515060 145 150 60
MX P 145150100 145 150 100
MX P 15015550 150 155 50
MX P 15015560 150 155 60
MX P 15015580 150 155 80
MX P 150155100 150 155 100
MX P 15516060 155 160 60
MX P 155160100 155 160 100
MX P 16016550 160 165 50
MX P 16016560 160 165 60
MX P 16016580 160 165 80
MX P 160165100 160 165 100
MX P 16517060 165 170 60
MX P 165170100 165 170 100
MX P 17017560 170 175 60
MX P 17017585 170 175 85
MX P 170175100 170 175 100
MX P 17518060 175 180 60
MX P 175180100 175 180 100
MX P 18018560 180 185 60
MX P 18018580 180 185 80
MX P 180185100 180 185 100
MX P 19019560 190 195 60
MX P 19019580 190 195 80
MX P 190195100 190 195 100
MX P 20020550 200 205 50
MX P 20020560 200 205 60
MX P 20020580 200 205 80
MX P 200205100 200 205 100
MX P 20521060 205 210 60
MX P 205210100 205 210 100
MX P 21021550 210 215 50
MX P 21021560 210 215 60
MX P 210215100 210 215 100
MX P 21522060 215 220 60
MX P 215220100 215 220 100
MX P 22022560 220 225 60
MX P 22022580 220 225 80
MX P 220225100 220 225 100
MX P 23023560 230 235 60
MX P 230235100 230 235 100
MX P 24024560 240 245 60
MX P 240245100 240 245 100
MX P 25025560 250 255 60
MX P 25025580 250 255 80
MX P 250255100 250 255 100
MX P 26026570 260 265 70
MX P 26026580 260 265 80
MX P 260265100 260 265 100
MX P 28028560 280 285 60
MX P 28028580 280 285 80
MX P 280285100 280 285 100
MX P 30030560 300 305 60
MX P 30030580 300 305 80
MX P 300305100 300 305 100

Подбор и монтаж

Проверьте посадки, сопрягаемые поверхности и расчётную нагрузку по чертежу узла. Давление в Н/мм² не равно полной силе. Для фланцевых опор радиальную и осевую нагрузки проверяют отдельно. Избегайте повреждения рабочего слоя при монтаже.

Запросить КП

Укажите артикул, количество, условия работы и смазку. Возможно изготовление по запрашиваемым размерам и чертежам; стоимость и сроки согласуются индивидуально.

Источник характеристик: Technymon MX.

Детали

Внутренний диаметр

3, 4, 5, 6, 7, 8, 10, 12, 13, 14, 15, 16, 17, 18, 20, 22, 24, 25, 28, 30, 32, 35, 37, 38, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 190, 200, 205, 210, 215, 220, 230, 240, 250, 260, 280, 300
Наружный диаметр

4.5, 5.5, 7, 8, 9, 10, 12, 14, 15, 16, 17, 18, 19, 20, 22, 23, 25, 27, 28, 32, 34, 36, 39, 40, 41, 42, 44, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 195, 205, 210, 215, 220, 225, 235, 245, 255, 265, 285, 305
Высота

3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 25, 30, 35, 36, 40, 45, 46, 50, 55, 60, 65, 70, 80, 85, 90, 100, 115

Характеристики материала MX

Параметр Значение
Основа Сталь
Промежуточный слой Спечённая пористая бронза
Рабочий слой POM со смазочными карманами
Статическое давление, максимум 140 Н/мм²
Динамическое давление, максимум 70 Н/мм²
Скорость с пластичной смазкой, максимум 2,5 м/с
Температура −40…+130 °C
PV с пластичной смазкой, максимум 5 Н/мм²·м/с
Трение с пластичной смазкой 0,05–0,12
Смазка обязательна; работа всухую не рекомендуется. До установки согласуйте начальное смазывание и интервалы повторной подачи. Предельные нагрузка, скорость и температура не допускаются одновременно; при нагреве допустимый режим снижается. Несущая способность подшипников MX выражается коэффициентом нагрузки PxV (Н/мм² × м/с), где P — удельная нагрузка, а V — скорость. Максимальное значение удельной нагрузки, которое может быть приложено в статических и идеальных условиях, составляет 140 × Н/мм² . Для втулок необходимо учитывать внутреннюю полуповерхность, которая определяется как результат умножения внутреннего диаметра на длину Di × L. Значение удельной нагрузки снижается до 70 Н/мм² в динамических условиях (при смазке консистентной смазкой). Повышение температуры снижает коэффициент нагрузки на 20% при 50°C, на 50% при 70°C и на 80% при 100°C. Рабочие характеристики подшипников серии MX улучшаются благодаря смазке консистентной смазкой, обеспечивающей коэффициенты P x V до 5 (Н/мм² x м/с) при максимальной скорости 2,5 м/с. Подшипники серии MX можно использовать без технического обслуживания и только с первоначальной смазкой. Однако, по возможности, для увеличения срока службы подшипника следует проводить повторную смазку. Внешняя поверхность подшипников защищена оловянным или цинковым покрытием.
