Описание
ПРИМЕНЕНИЕ: этот клапан используется для блокировки гидроцилиндра в положении до тех пор, пока не будет подано управляющее давление.
УСТАНОВКА: подсоедините порты клапана V1 и V2 к линиям нагнетания давления и приварите C1 и C2 к актуатору. Картридж и поршень управления поставляются отдельно и устанавливаются после выполнения сварочных работ.
ПРИНЦИП РАБОТЫ: этот клапан обеспечивает поток от порта V1 к порту C1 и блокирует поток в противоположном направлении. Когда давление подается на порт V2, управляющий сигнал открывает обратный клапан и обеспечивает возврат потока из порта C1 в порт V1.
ОПЦИОНАЛЬНО: особые размеры.
ОСОБЕННОСТИ: стальной корпус, компоненты из закаленных сталей, уплотнение O-Ring на вспомогательном поршне, отсутствие утечек.

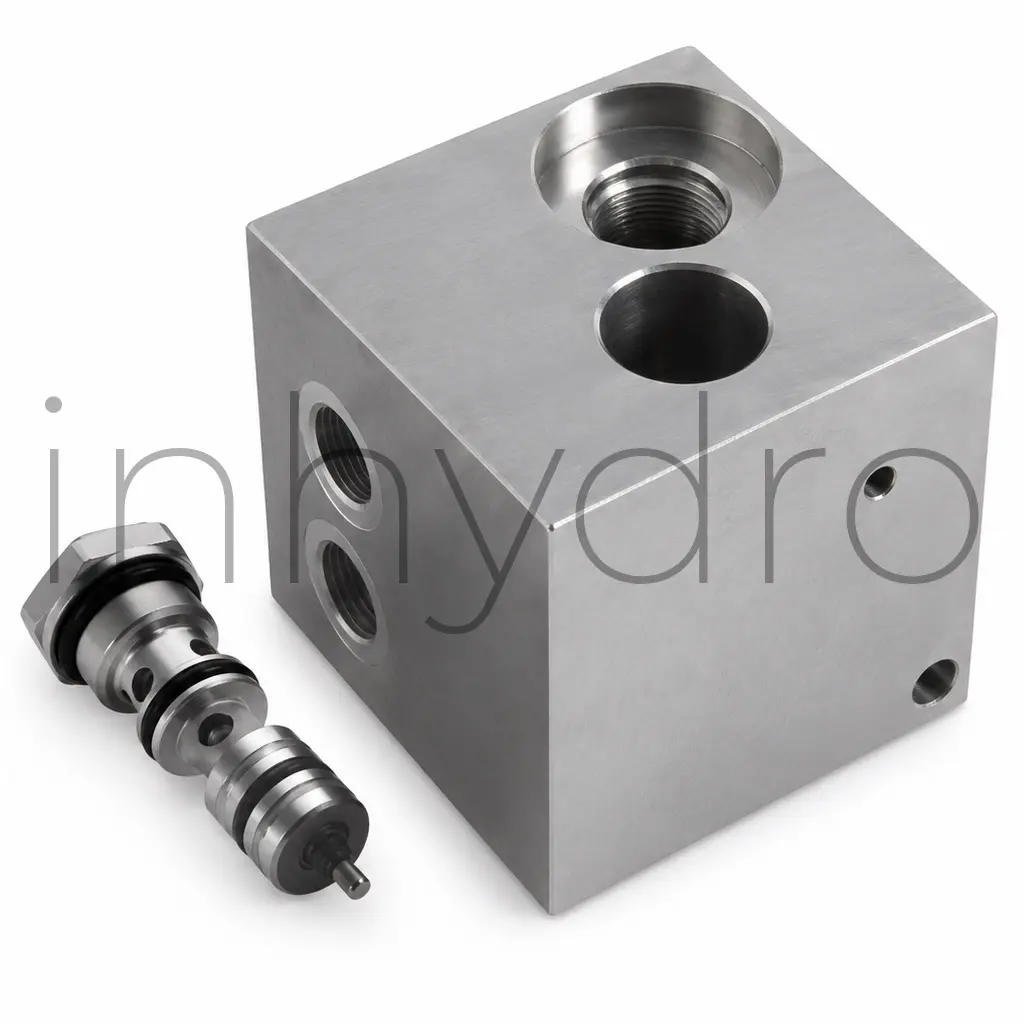

Тип изделия: гидрозамок односторонний приварной.
Модель: VBDQSE.
Назначение: блокировка гидроцилиндра или исполнительного механизма в одном направлении и удержание нагрузки в фиксированном положении.
Принцип работы: клапан пропускает поток в прямом направлении и перекрывает обратный поток до подачи пилотного управляющего давления.
Функция: предотвращение самопроизвольного перемещения исполнительного механизма, защита от обратного перетекания рабочей жидкости, повышение безопасности гидросистемы.
Особенности: приварное исполнение, компактный монтаж, сокращение количества резьбовых соединений, надежная герметичность, стабильная работа под нагрузкой.
Применение: гидроцилиндры, мобильная гидравлика, спецтехника, промышленные гидросистемы, сварные гидроузлы.
Монтаж: устанавливается в гидролинию или узел методом приварки с подключением пилотной линии управления согласно гидросхеме системы.
Коммерческое преимущество: подходит для ответственных гидросистем, где важны долговечность, надежность и стабильное удержание нагрузки.
| Код |
A |
Л/мин |
Давл bar |
E |
F |
G |
L |
M |
N |
R |
Упр-е |
Вес |
| VRDE 180 |
1/8 |
10 |
350 |
15 |
50 |
7 |
86 |
5,5 |
18 |
20 |
1:04 |
0,24 |
| VRDE 140 |
1/4 |
15 |
320 |
17,5 |
63 |
7 |
106 |
5,5 |
22 |
28 |
1:4 - 1:9 |
0,61 |
| VRDE 140B |
1/4 |
15 |
320 |
16 |
67 |
7 |
111 |
5,5 |
22 |
35 |
1:4 - 1:9 |
0,64 |
| VRDE 380 |
3/8 |
35 |
380 |
16 |
67 |
7 |
111 |
5,5 |
22 |
35 |
1:4 - 1:9 |
0,63 |
| VRDE 120 |
1/2 |
45 |
300 |
23 |
80 |
15 |
144 |
5,5 |
32 |
34 |
1:04 |
1,07 |
| VRDE 340 |
3/4 |
70 |
210 |
35 |
100 |
15 |
192 |
5,5 |
47 |
50 |
01:03,5 |
1,9 |
