Описание
ПРИМЕНЕНИЕ: этот управляемый обратный клапан используется для блокировки гидроцилиндра в положении до тех пор, пока не будет подано управляющее давление.
УСТАНОВКА: установите картридж в подходящий корпус.
ПРИНЦИП РАБОТЫ: этот клапан обеспечивает свободный поток от порта A1 к порту A2 и блокирует поток в противоположном направлении. Когда управляющее давление подается на порт PIL, открывается обратный клапан, обеспечивающий движение потока в обратном направлении.
ОПЦИОНАЛЬНО: возможно изготовление под другие посадочные размеры.
ОСОБЕННОСТИ: стальной оцинкованный корпус, компоненты из закаленных сталей, уплотнение O-Ring на вспомогательном поршне, отсутствие утечек.

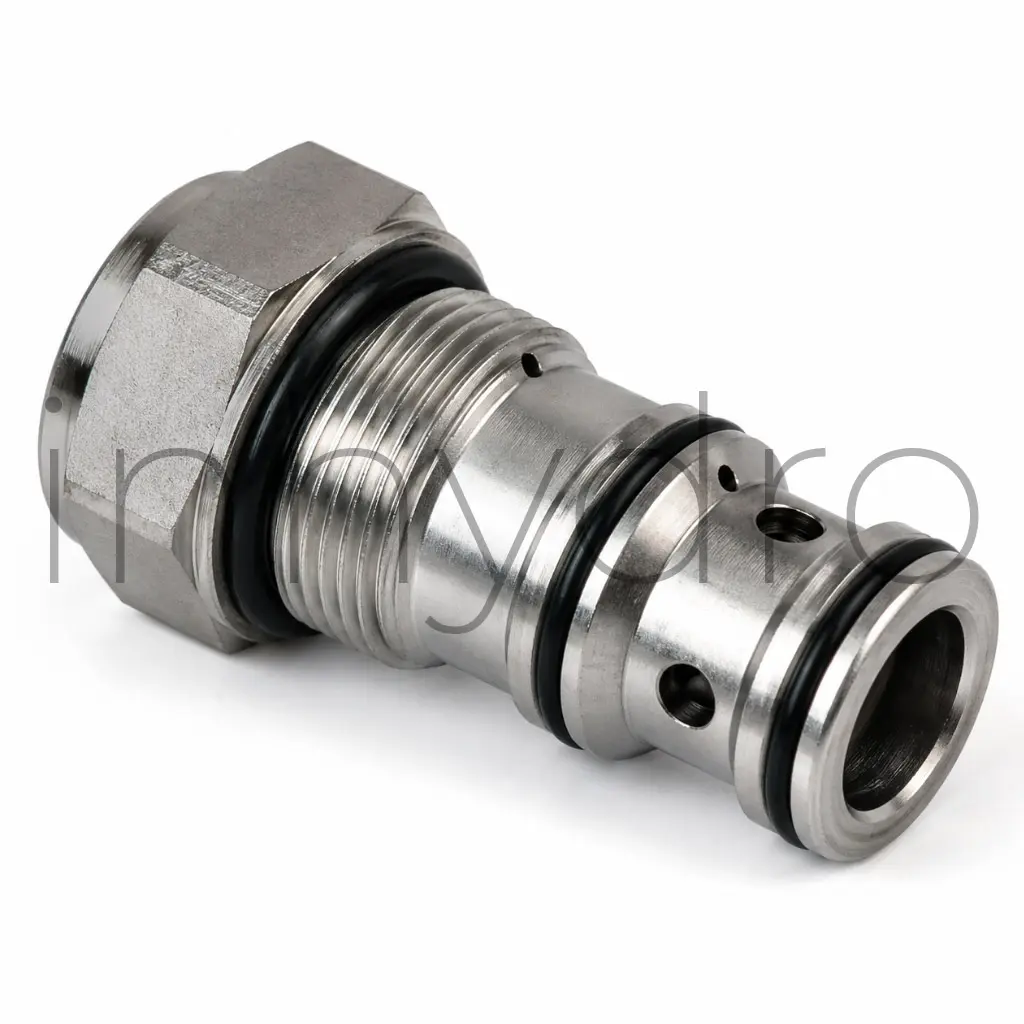

Тип изделия: гидрозамок односторонний ввертной.
Модель: VCP04M.
Назначение: блокировка исполнительного механизма в одном направлении и удержание нагрузки в фиксированном положении.
Принцип работы: клапан обеспечивает свободный поток в прямом направлении и перекрывает обратный поток до подачи пилотного управляющего давления.
Функция: предотвращение самопроизвольного опускания или смещения гидроцилиндра, защита от обратного перетекания рабочей жидкости.
Особенности: ввертное исполнение, компактный монтаж в гидроблок, надежная герметичность, стабильная работа под нагрузкой, быстрый отклик.
Применение: гидроцилиндры, мобильная гидравлика, спецтехника, подъемные устройства, промышленные гидросистемы.
Монтаж: устанавливается во ввертную полость гидроблока или корпуса согласно гидросхеме с подключением управляющей линии.
Коммерческое преимущество: подходит для ответственных гидросистем, где важны безопасность, долговечность и стабильное удержание нагрузки.
| Код |
A |
Л/мин |
Давл bar |
E |
F |
G |
L |
M |
N |
R |
Упр-е |
Вес |
| VRDE 180 |
1/8 |
10 |
350 |
15 |
50 |
7 |
86 |
5,5 |
18 |
20 |
1:04 |
0,24 |
| VRDE 140 |
1/4 |
15 |
320 |
17,5 |
63 |
7 |
106 |
5,5 |
22 |
28 |
1:4 - 1:9 |
0,61 |
| VRDE 140B |
1/4 |
15 |
320 |
16 |
67 |
7 |
111 |
5,5 |
22 |
35 |
1:4 - 1:9 |
0,64 |
| VRDE 380 |
3/8 |
35 |
380 |
16 |
67 |
7 |
111 |
5,5 |
22 |
35 |
1:4 - 1:9 |
0,63 |
| VRDE 120 |
1/2 |
45 |
300 |
23 |
80 |
15 |
144 |
5,5 |
32 |
34 |
1:04 |
1,07 |
| VRDE 340 |
3/4 |
70 |
210 |
35 |
100 |
15 |
192 |
5,5 |
47 |
50 |
01:03,5 |
1,9 |
