Описание

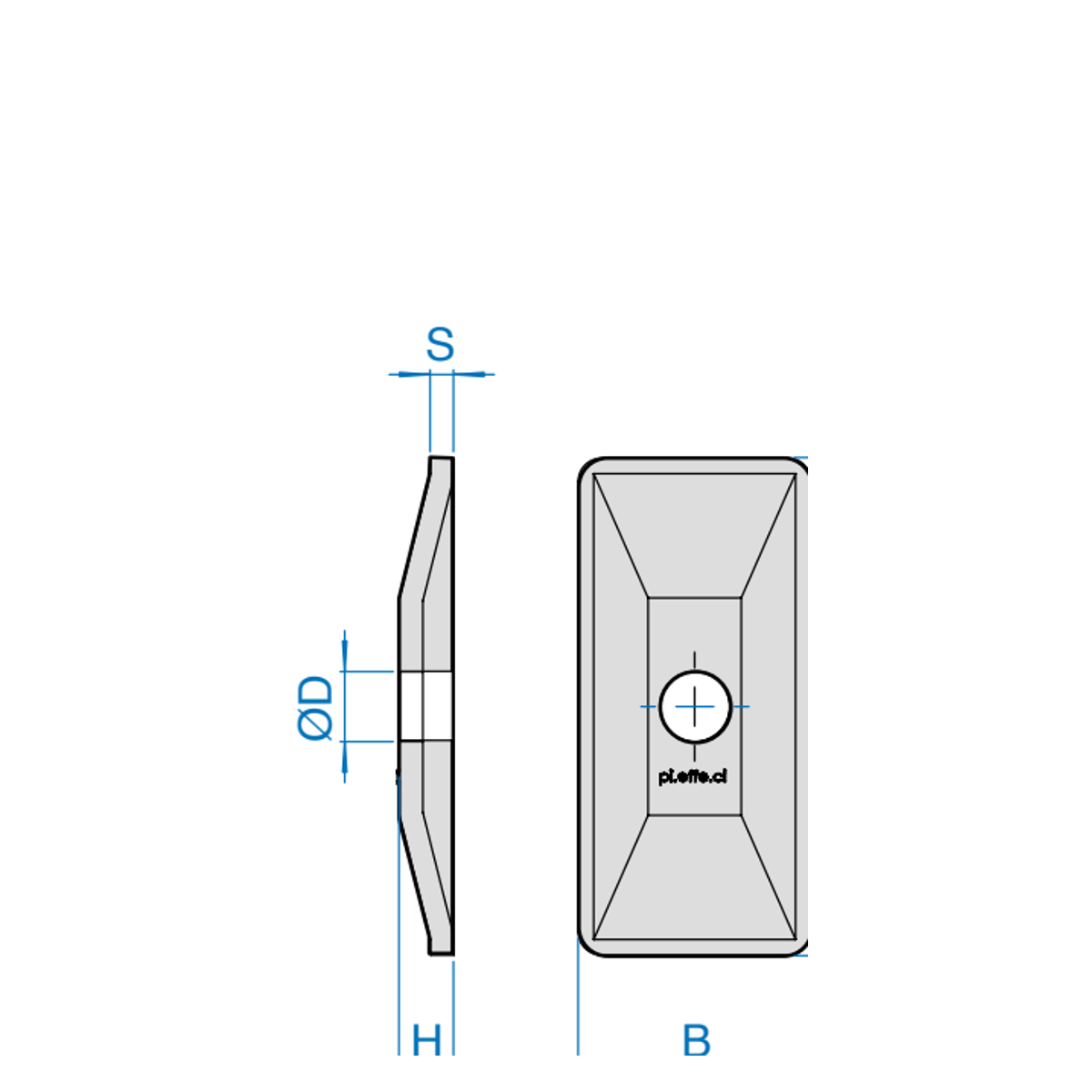

Верхняя пластина двойного зажима. Отдельная деталь для сборки и обслуживания трубных зажимов. Корпус зажима и остальные элементы приобретаются отдельно.
Подбор

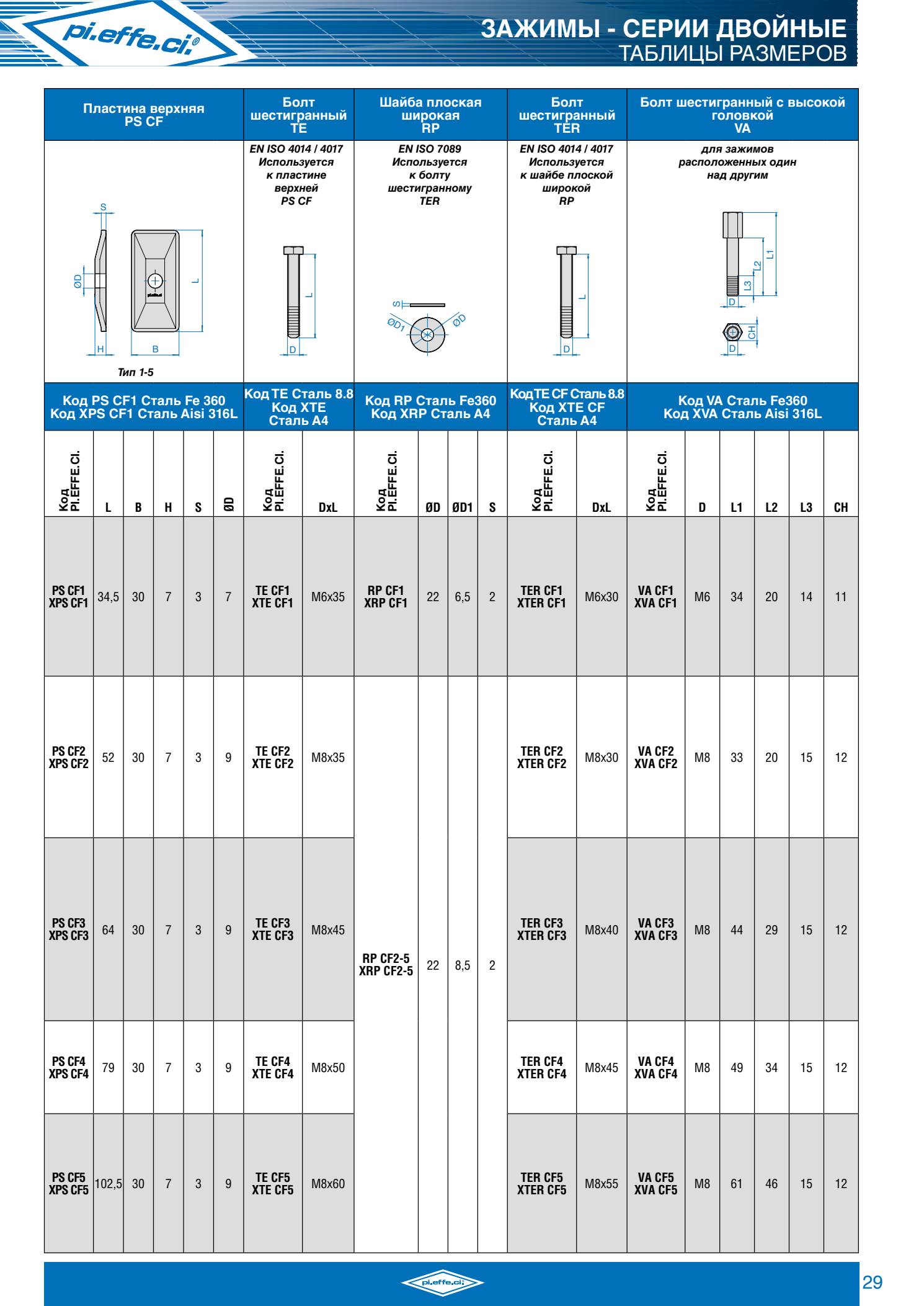

Выберите типоразмер и материал. Сверьте серию зажима, межосевое расстояние, размеры и резьбу по чертежу. Одинаковый диаметр трубы не гарантирует совместимость деталей разных групп.
| Код Pi.Effe.Ci. | Типоразмер | Материал | Назначение |
|---|---|---|---|
| PSCF1 | CF1 | Сталь оцинкованная | Верхняя пластина двойного зажима; группа CF1; поставка 1 шт. |
| XPSCF1 | CF1 | Нержавеющая сталь 316L | Верхняя пластина двойного зажима; группа CF1; поставка 1 шт. |
| PSCF2 | CF2 | Сталь оцинкованная | Верхняя пластина двойного зажима; группа CF2; поставка 1 шт. |
| XPSCF2 | CF2 | Нержавеющая сталь 316L | Верхняя пластина двойного зажима; группа CF2; поставка 1 шт. |
| PSCF3 | CF3 | Сталь оцинкованная | Верхняя пластина двойного зажима; группа CF3; поставка 1 шт. |
| XPSCF3 | CF3 | Нержавеющая сталь 316L | Верхняя пластина двойного зажима; группа CF3; поставка 1 шт. |
| PSCF4 | CF4 | Сталь оцинкованная | Верхняя пластина двойного зажима; группа CF4; поставка 1 шт. |
| XPSCF4 | CF4 | Нержавеющая сталь 316L | Верхняя пластина двойного зажима; группа CF4; поставка 1 шт. |
| PSCF5 | CF5 | Сталь оцинкованная | Верхняя пластина двойного зажима; группа CF5; поставка 1 шт. |
| XPSCF5 | CF5 | Нержавеющая сталь 316L | Верхняя пластина двойного зажима; группа CF5; поставка 1 шт. |
Комплектность
Позиция обозначает указанную деталь. Количество деталей, длина направляющей и наличие дополнительных гаек или шайб указаны в описании варианта. Нержавеющее исполнение имеет отдельный заводской код с префиксом X.
