Описание
ПРИМЕНЕНИЕ
Предохранительные клапаны используются для поддержания давления в пределах предустановленного значения и сбрасывают избыточное давление в маслобак. Таким образом, предохранительные гидроклапаны защищают гидросистему от перегрузки и избыточного давления.
УСТАНОВКА
Установить клапан в соответствующий корпус.
ПРИНЦИП РАБОТЫ
Когда давление в линии P становится выше настройки пружины клапана, избыточный поток выпускается через клапан в линию сброса T. Для регулировки давления сброса необходимо ослабить гайку, затянуть регулировочный винт для увеличения давления или ослабить его для уменьшения давления, после чего снова затянуть контрящую гайку. Регулировка выполняется только в пределах диапазона настройки пружины.
Есть несколько вариантов исполнения данного гидроклапана:
- с регулировкой шестигранником;
- с регулировкой рукоятью;
- с защитным колпачком.
С более подробной информацией можно ознакомиться в каталоге.
Примеры кодов к заказу с расшифровкой:

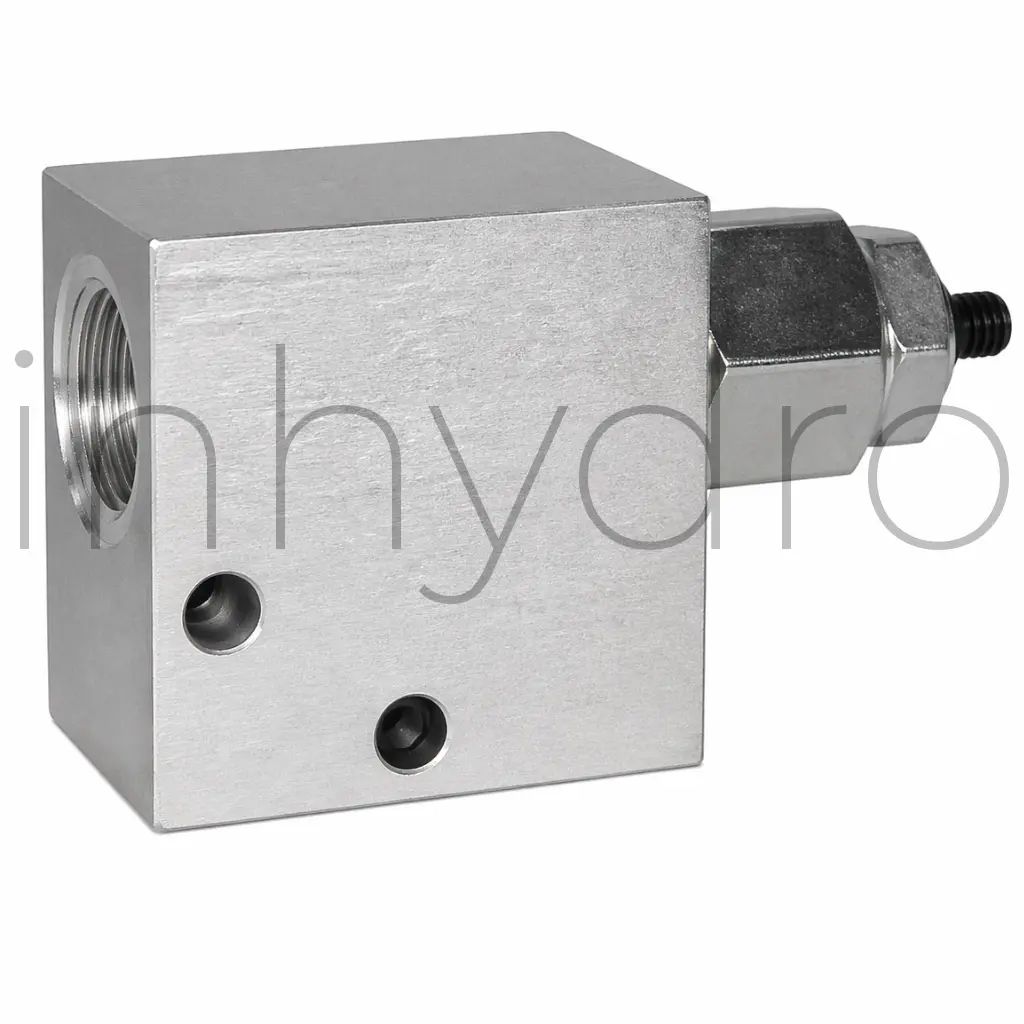

VMD 20 - клапан корпусной предохранительный
Тип изделия: корпусной предохранительный клапан.
Назначение: защита гидравлической системы от превышения допустимого рабочего давления.
Принцип работы: при достижении установленного давления клапан открывает проход для сброса избыточного потока в сливную линию, ограничивая рост давления в контуре.
Конструктивное исполнение: корпусной гидроклапан для установки в гидравлическую систему как отдельный функциональный узел.
Тип монтажа: монтаж в гидролинию или в состав гидравлического узла в зависимости от схемы системы.
Функция в системе: защита насосов, гидролиний, исполнительных механизмов, соединений и других компонентов от перегрузки и избыточного давления.
Установка: монтируется в соответствующее место гидросистемы с учетом направления потока и линии сброса.
Регулировка: настройка давления выполняется регулировочным элементом в пределах диапазона пружины с фиксацией заданного значения.
Область применения: гидростанции, промышленная гидравлика, мобильная техника, прессовое, станочное и специальное оборудование.
Преимущества конструкции: надежность, стабильность работы, удобство обслуживания и эффективная защита гидросистемы при рабочих нагрузках.
Результат применения: поддержание безопасного давления в контуре, повышение надежности оборудования и снижение риска аварийных перегрузок.
Эксплуатационные свойства: устойчивость к постоянным рабочим нагрузкам, долговечность и стабильная работа в составе гидравлической системы.
| Код |
Корпус |
Резьба |
Макс. расход, л/мин |
Диапазон настройки пружины, bar |
Макс. рабочее давление, bar |
Вариант регулировки |
| VMD20 01 A1 |
Алюм. |
G1/4 |
20 |
5-100 |
350 |
шестригранник |
| VMD20 01 A2 |
Алюм. |
G1/4 |
20 |
5-100 |
350 |
рукоятка |
| VMD20 01 A3 |
Алюм. |
G1/4 |
20 |
5-100 |
350 |
колпачок |
| VMD20 01 B1 |
Алюм. |
G1/4 |
20 |
10-200 |
350 |
шестригранник |
| VMD20 01 B2 |
Алюм. |
G1/4 |
20 |
10-200 |
350 |
рукоятка |
| VMD20 01 B3 |
Алюм. |
G1/4 |
20 |
10-200 |
350 |
колпачок |
| VMD20 01 C1 |
Алюм. |
G1/4 |
20 |
30-350 |
350 |
шестригранник |
| VMD20 01 C2 |
Алюм. |
G1/4 |
20 |
30-350 |
350 |
рукоятка |
| VMD20 01 C3 |
Алюм. |
G1/4 |
20 |
30-350 |
350 |
колпачок |
| VMD20 01 N A1 |
Алюм. |
1/4NPT |
20 |
5-100 |
350 |
шестригранник |
| VMD20 01 N A2 |
Алюм. |
1/4NPT |
20 |
5-100 |
350 |
рукоятка |
| VMD20 01 N A3 |
Алюм. |
1/4NPT |
20 |
5-100 |
350 |
колпачок |
| VMD20 01 N B1 |
Алюм. |
1/4NPT |
20 |
10-200 |
350 |
шестригранник |
| VMD20 01 N B2 |
Алюм. |
1/4NPT |
20 |
10-200 |
350 |
рукоятка |
| VMD20 01 N B3 |
Алюм. |
1/4NPT |
20 |
10-200 |
350 |
колпачок |
| VMD20 01 N C1 |
Алюм. |
1/4NPT |
20 |
30-350 |
350 |
шестригранник |
| VMD20 01 N C2 |
Алюм. |
1/4NPT |
20 |
30-350 |
350 |
рукоятка |
| VMD20 01 N C3 |
Алюм. |
1/4NPT |
20 |
30-350 |
350 |
колпачок |
| VMD20 015 S A1 |
Алюм. |
SAE9/16-18 |
20 |
5-100 |
350 |
шестригранник |
| VMD20 015 S A2 |
Алюм. |
SAE9/16-18 |
20 |
5-100 |
350 |
рукоятка |
| VMD20 015 S A3 |
Алюм. |
SAE9/16-18 |
20 |
5-100 |
350 |
колпачок |
| VMD20 015 S B1 |
Алюм. |
SAE9/16-18 |
20 |
10-200 |
350 |
шестригранник |
| VMD20 015 S B2 |
Алюм. |
SAE9/16-18 |
20 |
10-200 |
350 |
рукоятка |
| VMD20 015 S B3 |
Алюм. |
SAE9/16-18 |
20 |
10-200 |
350 |
колпачок |
| VMD20 015 S C1 |
Алюм. |
SAE9/16-18 |
20 |
30-350 |
350 |
шестригранник |
| VMD20 015 S C2 |
Алюм. |
SAE9/16-18 |
20 |
30-350 |
350 |
рукоятка |
| VMD20 015 S C3 |
Алюм. |
SAE9/16-18 |
20 |
30-350 |
350 |
колпачок |
| VMD20 02 A1 |
Алюм. |
G3/8 |
20 |
5-100 |
350 |
шестригранник |
| VMD20 02 A2 |
Алюм. |
G3/8 |
20 |
5-100 |
350 |
рукоятка |
| VMD20 02 A3 |
Алюм. |
G3/8 |
20 |
5-100 |
350 |
колпачок |
| VMD20 02 B1 |
Алюм. |
G3/8 |
20 |
10-200 |
350 |
шестригранник |
| VMD20 02 B2 |
Алюм. |
G3/8 |
20 |
10-200 |
350 |
рукоятка |
| VMD20 02 B3 |
Алюм. |
G3/8 |
20 |
10-200 |
350 |
колпачок |
| VMD20 02 C1 |
Алюм. |
G3/8 |
20 |
30-350 |
350 |
шестригранник |
| VMD20 02 C2 |
Алюм. |
G3/8 |
20 |
30-350 |
350 |
рукоятка |
| VMD20 02 C3 |
Алюм. |
G3/8 |
20 |
30-350 |
350 |
колпачок |
| VMD20 02 N A1 |
Алюм. |
3/8NPT |
20 |
5-100 |
350 |
шестригранник |
| VMD20 02 N A2 |
Алюм. |
3/8NPT |
20 |
5-100 |
350 |
рукоятка |
| VMD20 02 N A3 |
Алюм. |
3/8NPT |
20 |
5-100 |
350 |
колпачок |
| VMD20 02 N B1 |
Алюм. |
3/8NPT |
20 |
10-200 |
350 |
шестригранник |
| VMD20 02 N B2 |
Алюм. |
3/8NPT |
20 |
10-200 |
350 |
рукоятка |
| VMD20 02 N B3 |
Алюм. |
3/8NPT |
20 |
10-200 |
350 |
колпачок |
| VMD20 02 N C1 |
Алюм. |
3/8NPT |
20 |
30-350 |
350 |
шестригранник |
| VMD20 02 N C2 |
Алюм. |
3/8NPT |
20 |
30-350 |
350 |
рукоятка |
| VMD20 02 N C3 |
Алюм. |
3/8NPT |
20 |
30-350 |
350 |
колпачок |
| VMDS-20 01 A1 |
Сталь |
G1/4 |
20 |
5-100 |
400 |
шестригранник |
| VMDS-20 01 A2 |
Сталь |
G1/4 |
20 |
5-100 |
400 |
рукоятка |
| VMDS-20 01 A3 |
Сталь |
G1/4 |
20 |
5-100 |
400 |
колпачок |
| VMDS-20 01 B1 |
Сталь |
G1/4 |
20 |
10-200 |
400 |
шестригранник |
| VMDS-20 01 B2 |
Сталь |
G1/4 |
20 |
10-200 |
400 |
рукоятка |
| VMDS-20 01 B3 |
Сталь |
G1/4 |
20 |
10-200 |
400 |
колпачок |
| VMDS-20 01 C1 |
Сталь |
G1/4 |
20 |
30-350 |
400 |
шестригранник |
| VMDS-20 01 C2 |
Сталь |
G1/4 |
20 |
30-350 |
400 |
рукоятка |
| VMDS-20 01 C3 |
Сталь |
G1/4 |
20 |
30-350 |
400 |
колпачок |
| VMDS-20 01 N A1 |
Сталь |
1/4NPT |
20 |
5-100 |
400 |
шестригранник |
| VMDS-20 01 N A2 |
Сталь |
1/4NPT |
20 |
5-100 |
400 |
рукоятка |
| VMDS-20 01 N A3 |
Сталь |
1/4NPT |
20 |
5-100 |
400 |
колпачок |
| VMDS-20 01 N B1 |
Сталь |
1/4NPT |
20 |
10-200 |
400 |
шестригранник |
| VMDS-20 01 N B2 |
Сталь |
1/4NPT |
20 |
10-200 |
400 |
рукоятка |
| VMDS-20 01 N B3 |
Сталь |
1/4NPT |
20 |
10-200 |
400 |
колпачок |
| VMDS-20 01 N C1 |
Сталь |
1/4NPT |
20 |
30-350 |
400 |
шестригранник |
| VMDS-20 01 N C2 |
Сталь |
1/4NPT |
20 |
30-350 |
400 |
рукоятка |
| VMDS-20 01 N C3 |
Сталь |
1/4NPT |
20 |
30-350 |
400 |
колпачок |
| VMDS-20 015 S A1 |
Сталь |
SAE9/16-18 |
20 |
5-100 |
400 |
шестригранник |
| VMDS-20 015 S A2 |
Сталь |
SAE9/16-18 |
20 |
5-100 |
400 |
рукоятка |
| VMDS-20 015 S A3 |
Сталь |
SAE9/16-18 |
20 |
5-100 |
400 |
колпачок |
| VMDS-20 015 S B1 |
Сталь |
SAE9/16-18 |
20 |
10-200 |
400 |
шестригранник |
| VMDS-20 015 S B2 |
Сталь |
SAE9/16-18 |
20 |
10-200 |
400 |
рукоятка |
| VMDS-20 015 S B3 |
Сталь |
SAE9/16-18 |
20 |
10-200 |
400 |
колпачок |
| VMDS-20 015 S C1 |
Сталь |
SAE9/16-18 |
20 |
30-350 |
400 |
шестригранник |
| VMDS-20 015 S C2 |
Сталь |
SAE9/16-18 |
20 |
30-350 |
400 |
рукоятка |
| VMDS-20 015 S C3 |
Сталь |
SAE9/16-18 |
20 |
30-350 |
400 |
колпачок |
| VMDS-20 02 A1 |
Сталь |
G3/8 |
20 |
5-100 |
400 |
шестригранник |
| VMDS-20 02 A2 |
Сталь |
G3/8 |
20 |
5-100 |
400 |
рукоятка |
| VMDS-20 02 A3 |
Сталь |
G3/8 |
20 |
5-100 |
400 |
колпачок |
| VMDS-20 02 B1 |
Сталь |
G3/8 |
20 |
10-200 |
400 |
шестригранник |
| VMDS-20 02 B2 |
Сталь |
G3/8 |
20 |
10-200 |
400 |
рукоятка |
| VMDS-20 02 B3 |
Сталь |
G3/8 |
20 |
10-200 |
400 |
колпачок |
| VMDS-20 02 C1 |
Сталь |
G3/8 |
20 |
30-350 |
400 |
шестригранник |
| VMDS-20 02 C2 |
Сталь |
G3/8 |
20 |
30-350 |
400 |
рукоятка |
| VMDS-20 02 C3 |
Сталь |
G3/8 |
20 |
30-350 |
400 |
колпачок |
| VMDS-20 02 N A1 |
Сталь |
3/8NPT |
20 |
5-100 |
400 |
шестригранник |
| VMDS-20 02 N A2 |
Сталь |
3/8NPT |
20 |
5-100 |
400 |
рукоятка |
| VMDS-20 02 N A3 |
Сталь |
3/8NPT |
20 |
5-100 |
400 |
колпачок |
| VMDS-20 02 N B1 |
Сталь |
3/8NPT |
20 |
10-200 |
400 |
шестригранник |
| VMDS-20 02 N B2 |
Сталь |
3/8NPT |
20 |
10-200 |
400 |
рукоятка |
| VMDS-20 02 N B3 |
Сталь |
3/8NPT |
20 |
10-200 |
400 |
колпачок |
| VMDS-20 02 N C1 |
Сталь |
3/8NPT |
20 |
30-350 |
400 |
шестригранник |
| VMDS-20 02 N C2 |
Сталь |
3/8NPT |
20 |
30-350 |
400 |
рукоятка |
| VMDS-20 02 N C3 |
Сталь |
3/8NPT |
20 |
30-350 |
400 |
колпачок |
