Описание
ПРИМЕНЕНИЕ
Предохранительные клапаны используются для поддержания давления в пределах предустановленного значения и сбрасывают избыточное давление в маслобак. Таким образом, предохранительные гидроклапаны защищают гидросистему от перегрузки и избыточного давления.
УСТАНОВКА
Установить клапан в соответствующий корпус.
ПРИНЦИП РАБОТЫ
Когда давление в линии P становится выше настройки пружины клапана, избыточный поток выпускается через клапан в линию сброса T. Для регулировки давления сброса необходимо ослабить гайку, затянуть регулировочный винт для увеличения давления или ослабить его для уменьшения давления, после чего снова затянуть контрящую гайку. Регулировка выполняется только в пределах диапазона настройки пружины.
Есть несколько вариантов исполнения данного гидроклапана:
- с регулировкой шестигранником;
- с регулировкой рукоятью;
- с защитным колпачком.
С более подробной информацией можно ознакомиться в каталоге.
Примеры кодов к заказу с расшифровкой:

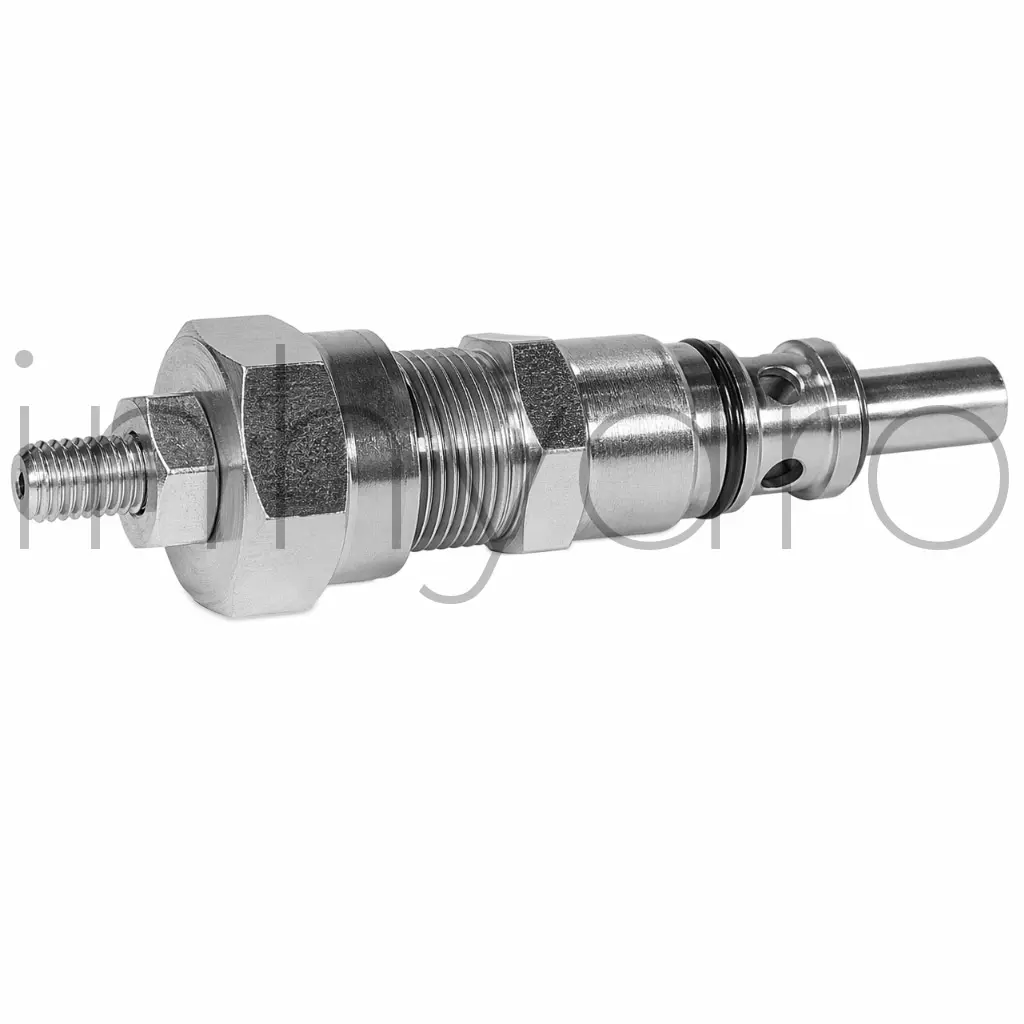

VMDC 80 - клапан ввертной (картридж) предохранительный
Тип изделия: ввертной предохранительный клапан картриджного типа.
Назначение: защита гидравлической системы от превышения допустимого рабочего давления.
Принцип работы: при достижении настроечного давления клапан открывает проход в линию сброса и отводит избыточный поток, ограничивая рост давления в контуре.
Тип монтажа: ввертной монтаж в посадочное гнездо гидроблока или корпуса гидроаппаратуры.
Конструктивное исполнение: компактный картриджный клапан для установки в гидравлические блоки и коллекторы.
Функция в системе: защита насосов, гидролиний, исполнительных механизмов и соединительных элементов от перегрузки и избыточного давления.
Установка: монтируется в соответствующий корпус или гидроблок с предусмотренной полостью под картриджный клапан.
Регулировка: настройка давления выполняется регулировочным элементом в пределах диапазона пружины с последующей фиксацией установленного значения.
Варианты исполнения: может поставляться в исполнении с различными типами регулировки в зависимости от конструкции серии.
Область применения: гидростанции, промышленная гидравлика, мобильная техника, прессовое, станочное и специальное оборудование.
Преимущества конструкции: компактность, удобство интеграции в гидроблок, простота обслуживания и надежность в эксплуатации.
Результат применения: стабилизация давления в системе, повышение безопасности работы оборудования и снижение риска повреждения гидравлических компонентов.
Эксплуатационные свойства: устойчивость к рабочим нагрузкам, стабильная работа при длительной эксплуатации и надежная защита контура от перегрузки.
| Код |
Макс. расход, л/мин |
Диапазон настройки пружины, bar |
Макс. рабочее давление, bar |
Вариант регулировки |
| VMDC80 A1 |
80 |
01.05.1950 |
350 |
шестригранник |
| VMDC80 B1 |
80 |
20-260 |
350 |
шестригранник |
| VMDC80 C1 |
80 |
120-350 |
350 |
шестригранник |
| VMDC80 A2 |
80 |
01.05.1950 |
350 |
рукоятка |
| VMDC80 B2 |
80 |
20-260 |
350 |
рукоятка |
| VMDC80 C2 |
80 |
120-350 |
350 |
рукоятка |
| VMDC80 A3 |
80 |
01.05.1950 |
350 |
колпачок |
| VMDC80 B3 |
80 |
20-260 |
350 |
колпачок |
| VMDC80 C3 |
80 |
120-350 |
350 |
колпачок |
