Описание
Обратный клапан обеспечивает свободное течение рабочей жидкости в одном направлении и блокируют поток в обратном направлении.
Существует несколько исполнений обратных клапанов в зависимости от типа запорного механизма (тарельчатый/шариковый) и наличия или отсутствия корпуса (корпусной/ввертной)
ПРИМЕНЕНИЕ
Обратный клапан обеспечивает свободное течение рабочей жидкости в одном направлении и блокирует поток в обратном направлении.
УСТАНОВКА
Установите клапан в соответствующий корпус, порт B подключите к линии нагнетания давления, а порт A — к актуатору.
ПРИНЦИП РАБОТЫ
Обратный клапан позволяет потоку свободно двигаться из порта B в порт A и блокирует поток в обратном направлении. Он также может использоваться в качестве однонаправленного регулятора потока с фиксированными настройками при заказе клапана с калиброванным отверстием.
ОПЦИОНАЛЬНО
Калиброванное отверстие для дросселирования, черное цинкование, специальные пружины с особым давлением открытия.
ОСОБЕННОСТИ
Оцинкованный стальной корпус, внутренние компоненты из закаленной стали, отсутствие утечек.

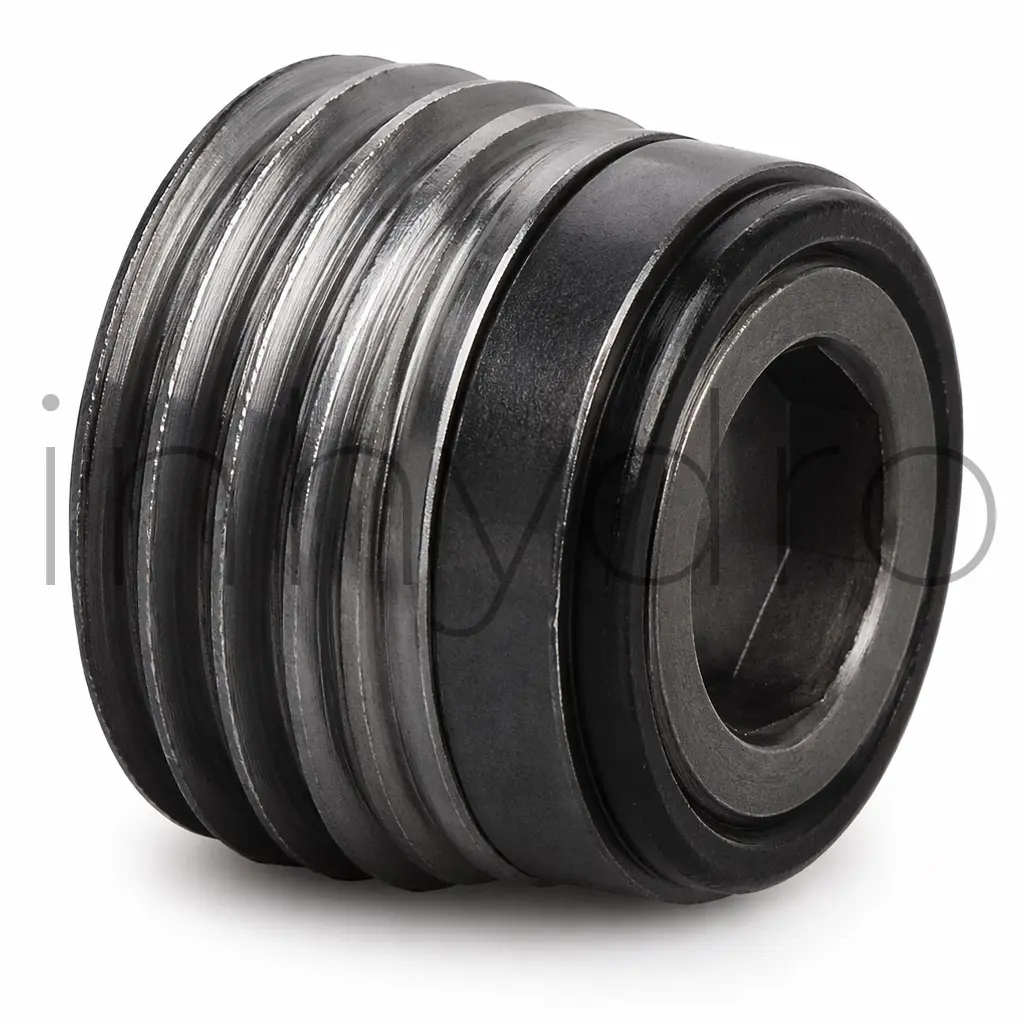

Тип изделия: ввертной обратный клапан тарельчатого типа.
Модель: VRR.
Назначение: пропуск потока в одном направлении и блокировка обратного потока.
Принцип работы: при движении рабочей жидкости в прямом направлении тарельчатый запорный элемент открывает проход, а при обратном потоке перекрывает сечение клапана.
Функция: защита гидросистемы от обратного перетекания рабочей жидкости, удержание давления и разделение контуров.
Особенности: ввертное картриджное исполнение, компактные размеры, стабильная герметичность, отсутствие утечек, надежная работа под нагрузкой.
Конструкция: стальной корпус, наружное уплотнение O-Ring, внутреннее тарельчатое уплотнение.
Применение: гидроблоки, специальные коллекторы, мобильная гидравлика, промышленные гидросистемы, линии удержания давления.
Монтаж: устанавливается в подготовленную полость корпуса или гидроблока с учетом направления потока.
Характеристики серии: стандартное давление открытия 0,5 бар, расход в зависимости от типоразмера до 20, 50 или 80 л/мин, рабочее давление до 350 бар.
