Описание

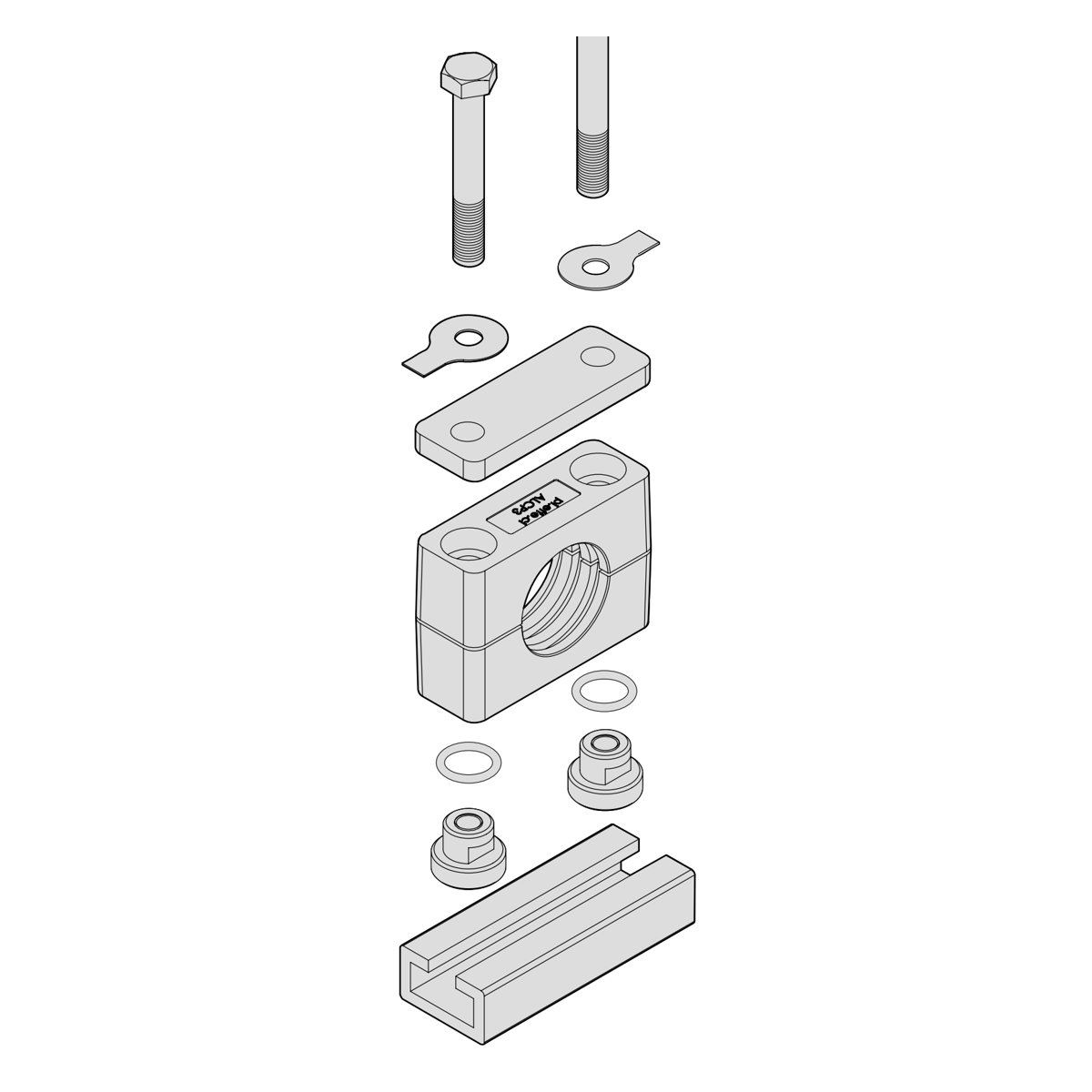

Зажим усиленный с верхней пластиной для монтажа на направляющую предназначен для фиксации трубопроводов, шлангов и других коммуникаций. Подбор выполняют по фактическому наружному диаметру и материалу корпуса. Производитель и поставка подтверждаются в предложении; название карточки обозначает конструкцию и комплектность.
Комплектация зафиксирована этой карточкой. Для другого способа крепления выберите соответствующее исполнение. Монтажная направляющая не входит в комплект.
Выбор диаметра и материала
PP — полипропилен; PA — полиамид; GM — резина; A — алюминий. В списках доступны только сочетания, приведённые для этой серии в исходном каталоге. Температура и допустимые нагрузки зависят от марки материала и исполнения конкретного изготовителя.
Размерные группы
Показать размеры корпусов

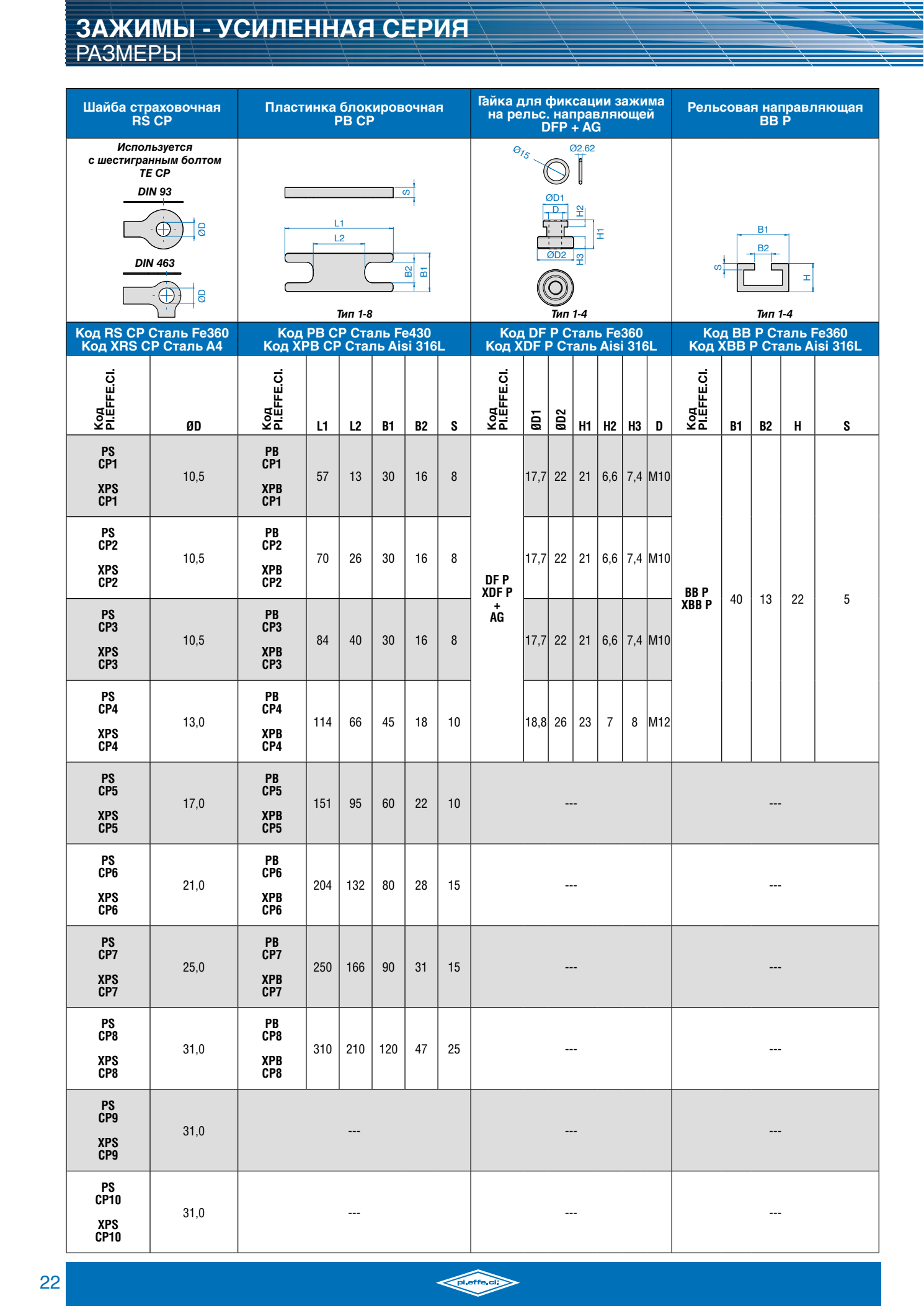

В таблице указаны размеры корпуса: L1 — длина, L2 — межосевое расстояние, H — высота, S — зазор, B — ширина. Размеры в миллиметрах; они не равны габаритам полного комплекта с пластинами. При повторении диаметра размерная группа указана прямо в варианте диаметра.
| Диаметр | Группа | L1 | L2 | H | S | B |
|---|---|---|---|---|---|---|
| 6 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 6,4 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 8 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 9,5 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 10 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 12 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 12,7 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 13,5 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 14 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 15 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 16 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 17,2 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 18 мм | CP1 | 57 | 33 | 33 | 1 | 30 |
| 19 мм — CP1 | CP1 | 57 | 33 | 33 | 1 | 30 |
| 20 мм — CP1 | CP1 | 57 | 33 | 33 | 1 | 30 |
| 19 мм — CP2 | CP2 | 69 | 45 | 49 | 1 | 30 |
| 20 мм — CP2 | CP2 | 69 | 45 | 49 | 1 | 30 |
| 21,3 мм | CP2 | 69 | 45 | 49 | 1 | 30 |
| 22 мм | CP2 | 69 | 45 | 49 | 1 | 30 |
| 25 мм | CP2 | 69 | 45 | 49 | 1 | 30 |
| 25,4 мм | CP2 | 69 | 45 | 49 | 1 | 30 |
| 26,9 мм | CP2 | 69 | 45 | 49 | 1 | 30 |
| 28 мм | CP2 | 69 | 45 | 49 | 1 | 30 |
| 30 мм — CP2 | CP2 | 69 | 45 | 49 | 1 | 30 |
| 30 мм — CP3 | CP3 | 84 | 60 | 60 | 1,2 | 30 |
| 32 мм | CP3 | 84 | 60 | 60 | 1,2 | 30 |
| 33,7 мм — CP3 | CP3 | 84 | 60 | 60 | 1,2 | 30 |
| 35 мм | CP3 | 84 | 60 | 60 | 1,2 | 30 |
| 36 мм | CP3 | 84 | 60 | 60 | 1,2 | 30 |
| 38 мм — CP3 | CP3 | 84 | 60 | 60 | 1,2 | 30 |
| 40 мм — CP3 | CP3 | 84 | 60 | 60 | 1,2 | 30 |
| 42 мм — CP3 | CP3 | 84 | 60 | 60 | 1,2 | 30 |
| 43 мм | CP3 | 84 | 60 | 60 | 1,2 | 30 |
| 45 мм — CP3 | CP3 | 84 | 60 | 60 | 1,2 | 30 |
| 33,7 мм — CP4 | CP4 | 116 | 90 | 88 | 2 | 45 |
| 38 мм — CP4 | CP4 | 116 | 90 | 88 | 2 | 45 |
| 40 мм — CP4 | CP4 | 116 | 90 | 88 | 2 | 45 |
| 42 мм — CP4 | CP4 | 116 | 90 | 88 | 2 | 45 |
| 44,5 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 45 мм — CP4 | CP4 | 116 | 90 | 88 | 2 | 45 |
| 48,3 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 50 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 50,8 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 53 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 54 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 55 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 56 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 57,2 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 60,3 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 63,5 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 65 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
| 70 мм | CP4 | 116 | 90 | 88 | 2 | 45 |
Состав поставки
Показать комплектацию по размерным группам
| Группа | Элемент | Количество | Обозначение / размер |
|---|---|---|---|
| CP1 | Корпус | 2 половины | CP1… |
| CP1 | Верхняя пластина | 1 шт. | PS CP1 |
| CP1 | Болты | 2 шт. | M10x45 |
| CP1 | Гайки для направляющей | 2 шт. | DF P M10 + AG |
| CP1 | Направляющая | Приобретается отдельно | BB P 40×22 |
| CP2 | Корпус | 2 половины | CP2… |
| CP2 | Верхняя пластина | 1 шт. | PS CP2 |
| CP2 | Болты | 2 шт. | M10x60 |
| CP2 | Гайки для направляющей | 2 шт. | DF P M10 + AG |
| CP2 | Направляющая | Приобретается отдельно | BB P 40×22 |
| CP3 | Корпус | 2 половины | CP3… |
| CP3 | Верхняя пластина | 1 шт. | PS CP3 |
| CP3 | Болты | 2 шт. | M10x70 |
| CP3 | Гайки для направляющей | 2 шт. | DF P M10 + AG |
| CP3 | Направляющая | Приобретается отдельно | BB P 40×22 |
| CP4 | Корпус | 2 половины | CP4… |
| CP4 | Верхняя пластина | 1 шт. | PS CP4 |
| CP4 | Болты | 2 шт. | M12x100 |
| CP4 | Гайки для направляющей | 2 шт. | DF P M12 + AG |
| CP4 | Направляющая | Приобретается отдельно | BB P 40×22 |
Кросс-коды и обозначения
Показать кросс-коды по диаметру и материалу
Код корпуса приведён отдельно от кода комплекта. Обозначения других марок служат для подбора соответствующего исполнения: размеры пластин, отверстия, резьбу, материал и состав поставки сверяют перед заменой. Код корпуса не означает комплект с крепежом.
| Диаметр | Материал | Марка | Что обозначает код | Код |
|---|---|---|---|---|
| 6 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP106PP |
| 6 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1006.0 |
| 6 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3006-PP |
| 6 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP106PA |
| 6 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3006-PA |
| 6 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP106 |
| 6 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3006-AL |
| 6 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP106GM |
| 6,4 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP106,4PP |
| 6,4 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1006.4 |
| 6,4 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3006.4-PP |
| 6,4 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP106,4PA |
| 6,4 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3006.4-PA |
| 6,4 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP106,4 |
| 6,4 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3006.4-AL |
| 6,4 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP106,4GM |
| 8 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP108PP |
| 8 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1008.0 |
| 8 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3008-PP |
| 8 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP108PA |
| 8 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3008-PA |
| 8 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP108 |
| 8 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3008-AL |
| 8 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP108GM |
| 9,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP109,5PP |
| 9,5 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1009.5 |
| 9,5 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3009.5-PP |
| 9,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP109,5PA |
| 9,5 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3009.5-PA |
| 9,5 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP109,5 |
| 9,5 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3009.5-AL |
| 9,5 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP109,5GM |
| 10 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP110PP |
| 10 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1010.0 |
| 10 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3010-PP |
| 10 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP110PA |
| 10 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3010-PA |
| 10 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP110 |
| 10 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3010-AL |
| 10 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP110GM |
| 12 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP112PP |
| 12 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1012.0 |
| 12 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3012-PP |
| 12 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP112PA |
| 12 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3012-PA |
| 12 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP112 |
| 12 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3012-AL |
| 12 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP112GM |
| 12,7 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP112,7PP |
| 12,7 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1012.7 |
| 12,7 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3012.7-PP |
| 12,7 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP112,7PA |
| 12,7 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3012.7-PA |
| 12,7 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP112,7 |
| 12,7 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3012.7-AL |
| 12,7 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP112,7GM |
| 13,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP113,5PP |
| 13,5 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1013.5 |
| 13,5 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3013.5-PP |
| 13,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP113,5PA |
| 13,5 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3013.5-PA |
| 13,5 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP113,5 |
| 13,5 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3013.5-AL |
| 13,5 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP113,5GM |
| 14 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP114PP |
| 14 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1014.0 |
| 14 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3014-PP |
| 14 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP114PA |
| 14 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3014-PA |
| 14 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP114 |
| 14 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3014-AL |
| 14 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP114GM |
| 15 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP115PP |
| 15 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1015.0 |
| 15 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3015-PP |
| 15 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP115PA |
| 15 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3015-PA |
| 15 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP115 |
| 15 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3015-AL |
| 15 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP115GM |
| 16 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP116PP |
| 16 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1016.0 |
| 16 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3016-PP |
| 16 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP116PA |
| 16 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3016-PA |
| 16 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP116 |
| 16 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3016-AL |
| 16 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP116GM |
| 17,2 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP117,2PP |
| 17,2 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1017.2 |
| 17,2 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3017.2-PP |
| 17,2 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP117,2PA |
| 17,2 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3017.2-PA |
| 17,2 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP117,2 |
| 17,2 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3017.2-AL |
| 17,2 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP117,2GM |
| 18 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP118PP |
| 18 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA1018.0 |
| 18 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3018-PP |
| 18 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP118PA |
| 18 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3018-PA |
| 18 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP118 |
| 18 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 3018-AL |
| 18 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP118GM |
| 19 мм — CP1 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP119PP |
| 19 мм — CP1 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP119PA |
| 19 мм — CP1 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP119 |
| 19 мм — CP1 | GM — Резина | Pi.Effe.Ci. | Корпус | CP119GM |
| 20 мм — CP1 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP120PP |
| 20 мм — CP1 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 3020-PP |
| 20 мм — CP1 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP120PA |
| 20 мм — CP1 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 3020-PA |
| 20 мм — CP1 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP120 |
| 20 мм — CP1 | A — Алюминий | STAUFF | Корпус; сверить размеры | 3020-AL |
| 20 мм — CP1 | GM — Резина | Pi.Effe.Ci. | Корпус | CP120GM |
| 19 мм — CP2 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP219PP |
| 19 мм — CP2 | PP — Полипропилен | LMC | Комплект | CD70M133P1YA2019.0 |
| 19 мм — CP2 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 4019-PP |
| 19 мм — CP2 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP219PA |
| 19 мм — CP2 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 4019-PA |
| 19 мм — CP2 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP219 |
| 19 мм — CP2 | A — Алюминий | STAUFF | Корпус; сверить размеры | 4019-AL |
| 19 мм — CP2 | GM — Резина | Pi.Effe.Ci. | Корпус | CP219GM |
| 20 мм — CP2 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP220PP |
| 20 мм — CP2 | PP — Полипропилен | LMC | Комплект | CD70M133P1YA2020.0 |
| 20 мм — CP2 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 4020-PP |
| 20 мм — CP2 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP220PA |
| 20 мм — CP2 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 4020-PA |
| 20 мм — CP2 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP220 |
| 20 мм — CP2 | A — Алюминий | STAUFF | Корпус; сверить размеры | 4020-AL |
| 20 мм — CP2 | GM — Резина | Pi.Effe.Ci. | Корпус | CP220GM |
| 21,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP221,3PP |
| 21,3 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA2021.3 |
| 21,3 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 4021.3-PP |
| 21,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP221,3PA |
| 21,3 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 4021.3-PA |
| 21,3 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP221,3 |
| 21,3 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 4021.3-AL |
| 21,3 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP221,3GM |
| 22 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP222PP |
| 22 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA2022.0 |
| 22 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 4022-PP |
| 22 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP222PA |
| 22 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 4022-PA |
| 22 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP222 |
| 22 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 4022-AL |
| 22 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP222GM |
| 25 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP225PP |
| 25 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA2025.0 |
| 25 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 4025-PP |
| 25 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP225PA |
| 25 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 4025-PA |
| 25 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP225 |
| 25 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 4025-AL |
| 25 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP225GM |
| 25,4 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP225,4PP |
| 25,4 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA2025.4 |
| 25,4 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 4025.4-PP |
| 25,4 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP225,4PA |
| 25,4 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 4025.4-PA |
| 25,4 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP225,4 |
| 25,4 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 4025.4-AL |
| 25,4 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP225,4GM |
| 26,9 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP226,9PP |
| 26,9 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA2026.9 |
| 26,9 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 4026.9-PP |
| 26,9 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP226,9PA |
| 26,9 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 4026.9-PA |
| 26,9 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP226,9 |
| 26,9 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 4026.9-AL |
| 26,9 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP226,9GM |
| 28 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP228PP |
| 28 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA2028.0 |
| 28 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 4028-PP |
| 28 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP228PA |
| 28 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 4028-PA |
| 28 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP228 |
| 28 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 4028-AL |
| 28 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP228GM |
| 30 мм — CP2 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP230PP |
| 30 мм — CP2 | PP — Полипропилен | LMC | Комплект | CD70M133P1YA2030.0 |
| 30 мм — CP2 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 4030-PP |
| 30 мм — CP2 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP230PA |
| 30 мм — CP2 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 4030-PA |
| 30 мм — CP2 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP230 |
| 30 мм — CP2 | A — Алюминий | STAUFF | Корпус; сверить размеры | 4030-AL |
| 30 мм — CP2 | GM — Резина | Pi.Effe.Ci. | Корпус | CP230GM |
| 30 мм — CP3 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP330PP |
| 30 мм — CP3 | PP — Полипропилен | LMC | Комплект | CD70M133P1YA3030.0 |
| 30 мм — CP3 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 5030-PP |
| 30 мм — CP3 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP330PA |
| 30 мм — CP3 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 5030-PA |
| 30 мм — CP3 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP330 |
| 30 мм — CP3 | A — Алюминий | STAUFF | Корпус; сверить размеры | 5030-AL |
| 30 мм — CP3 | GM — Резина | Pi.Effe.Ci. | Корпус | CP330GM |
| 32 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP332PP |
| 32 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA3032.0 |
| 32 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 5032-PP |
| 32 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP332PA |
| 32 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 5032-PA |
| 32 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP332 |
| 32 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 5032-AL |
| 32 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP332GM |
| 33,7 мм — CP3 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP333,7PP |
| 33,7 мм — CP3 | PP — Полипропилен | LMC | Комплект | CD70M133P1YA3033.7 |
| 33,7 мм — CP3 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 5033.7-PP |
| 33,7 мм — CP3 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP333,7PA |
| 33,7 мм — CP3 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 5033.7-PA |
| 33,7 мм — CP3 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP333,7 |
| 33,7 мм — CP3 | A — Алюминий | STAUFF | Корпус; сверить размеры | 5033.7-AL |
| 33,7 мм — CP3 | GM — Резина | Pi.Effe.Ci. | Корпус | CP333,7GM |
| 35 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP335PP |
| 35 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA3035.0 |
| 35 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 5035-PP |
| 35 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP335PA |
| 35 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 5035-PA |
| 35 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP335 |
| 35 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 5035-AL |
| 35 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP335GM |
| 36 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP336PP |
| 36 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP336PA |
| 36 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP336 |
| 36 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP336GM |
| 38 мм — CP3 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP338PP |
| 38 мм — CP3 | PP — Полипропилен | LMC | Комплект | CD70M133P1YA3038.0 |
| 38 мм — CP3 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 5038-PP |
| 38 мм — CP3 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP338PA |
| 38 мм — CP3 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 5038-PA |
| 38 мм — CP3 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP338 |
| 38 мм — CP3 | A — Алюминий | STAUFF | Корпус; сверить размеры | 5038-AL |
| 38 мм — CP3 | GM — Резина | Pi.Effe.Ci. | Корпус | CP338GM |
| 40 мм — CP3 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP340PP |
| 40 мм — CP3 | PP — Полипропилен | LMC | Комплект | CD70M133P1YA3040.0 |
| 40 мм — CP3 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 5040-PP |
| 40 мм — CP3 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP340PA |
| 40 мм — CP3 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 5040-PA |
| 40 мм — CP3 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP340 |
| 40 мм — CP3 | A — Алюминий | STAUFF | Корпус; сверить размеры | 5040-AL |
| 40 мм — CP3 | GM — Резина | Pi.Effe.Ci. | Корпус | CP340GM |
| 42 мм — CP3 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP342,4PP |
| 42 мм — CP3 | PP — Полипропилен | LMC | Комплект | CD70M133P1YA3042.0 |
| 42 мм — CP3 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 5042-PP |
| 42 мм — CP3 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP342,4PA |
| 42 мм — CP3 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 5042-PA |
| 42 мм — CP3 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP342,4 |
| 42 мм — CP3 | A — Алюминий | STAUFF | Корпус; сверить размеры | 5042-AL |
| 42 мм — CP3 | GM — Резина | Pi.Effe.Ci. | Корпус | CP342,4GM |
| 43 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP343PP |
| 43 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP343PA |
| 43 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP343 |
| 43 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP343GM |
| 45 мм — CP3 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP345PP |
| 45 мм — CP3 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP345PA |
| 45 мм — CP3 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP345 |
| 45 мм — CP3 | GM — Резина | Pi.Effe.Ci. | Корпус | CP345GM |
| 33,7 мм — CP4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP433,7PP |
| 33,7 мм — CP4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP433,7PA |
| 33,7 мм — CP4 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP433,7 |
| 33,7 мм — CP4 | GM — Резина | Pi.Effe.Ci. | Корпус | CP433,7GM |
| 38 мм — CP4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP438PP |
| 38 мм — CP4 | PP — Полипропилен | LMC | Комплект | CD70M133P1YA4038.0 |
| 38 мм — CP4 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6038-PP |
| 38 мм — CP4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP438PA |
| 38 мм — CP4 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6038-PA |
| 38 мм — CP4 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP438 |
| 38 мм — CP4 | A — Алюминий | STAUFF | Корпус; сверить размеры | 6038-AL |
| 38 мм — CP4 | GM — Резина | Pi.Effe.Ci. | Корпус | CP438GM |
| 40 мм — CP4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP440PP |
| 40 мм — CP4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP440PA |
| 40 мм — CP4 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP440 |
| 40 мм — CP4 | GM — Резина | Pi.Effe.Ci. | Корпус | CP440GM |
| 42 мм — CP4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP442,4PP |
| 42 мм — CP4 | PP — Полипропилен | LMC | Комплект | CD70M133P1YA4042.0 |
| 42 мм — CP4 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6042-PP |
| 42 мм — CP4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP442,4PA |
| 42 мм — CP4 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6042-PA |
| 42 мм — CP4 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP442,4 |
| 42 мм — CP4 | A — Алюминий | STAUFF | Корпус; сверить размеры | 6042-AL |
| 42 мм — CP4 | GM — Резина | Pi.Effe.Ci. | Корпус | CP442,4GM |
| 44,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP444,5PP |
| 44,5 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA4044.5 |
| 44,5 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6044.5-PP |
| 44,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP444,5PA |
| 44,5 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6044.5-PA |
| 44,5 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP444,5 |
| 44,5 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 6044.5-AL |
| 44,5 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP444,5GM |
| 45 мм — CP4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP445PP |
| 45 мм — CP4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP445PA |
| 45 мм — CP4 | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP445 |
| 45 мм — CP4 | GM — Резина | Pi.Effe.Ci. | Корпус | CP445GM |
| 48,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP448,3PP |
| 48,3 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA4048.3 |
| 48,3 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6048.3-PP |
| 48,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP448,3PA |
| 48,3 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6048.3-PA |
| 48,3 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP448,3 |
| 48,3 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 6048.3-AL |
| 48,3 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP448,3GM |
| 50 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP450PP |
| 50 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP450PA |
| 50 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP450 |
| 50 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP450GM |
| 50,8 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP450,8PP |
| 50,8 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA4050.8 |
| 50,8 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6050.8-PP |
| 50,8 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP450,8PA |
| 50,8 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6050.8-PA |
| 50,8 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP450,8 |
| 50,8 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 6050.8-AL |
| 50,8 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP450,8GM |
| 53 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP453PP |
| 53 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP453PA |
| 53 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP453 |
| 53 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP453GM |
| 54 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP454PP |
| 54 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6054-PP |
| 54 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP454PA |
| 54 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6054-PA |
| 54 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP454 |
| 54 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 6054-AL |
| 54 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP454GM |
| 55 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP455PP |
| 55 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA4055.0 |
| 55 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6055-PP |
| 55 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP455PA |
| 55 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6055-PA |
| 55 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP455 |
| 55 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 6055-AL |
| 55 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP455GM |
| 56 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP456PP |
| 56 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP456PA |
| 56 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP456 |
| 56 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP456GM |
| 57,2 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP457,2PP |
| 57,2 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6057.2-PP |
| 57,2 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP457,2PA |
| 57,2 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6057.2-PA |
| 57,2 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP457,2 |
| 57,2 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 6057.2-AL |
| 57,2 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP457,2GM |
| 60,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP460,3PP |
| 60,3 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA4060.3 |
| 60,3 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6060.3-PP |
| 60,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP460,3PA |
| 60,3 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6060.3-PA |
| 60,3 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP460,3 |
| 60,3 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 6060.3-AL |
| 60,3 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP460,3GM |
| 63,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP463,5PP |
| 63,5 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA4063.5 |
| 63,5 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6063.5-PP |
| 63,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP463,5PA |
| 63,5 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6063.5-PA |
| 63,5 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP463,5 |
| 63,5 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 6063.5-AL |
| 63,5 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP463,5GM |
| 65 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP465PP |
| 65 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA4065.0 |
| 65 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6065-PP |
| 65 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP465PA |
| 65 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6065-PA |
| 65 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP465 |
| 65 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 6065-AL |
| 65 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP465GM |
| 70 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP470PP |
| 70 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YA4070.0 |
| 70 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 6070-PP |
| 70 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP470PA |
| 70 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 6070-PA |
| 70 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | ALCP470 |
| 70 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 6070-AL |
| 70 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CP470GM |
Источники дополнительных обозначений: каталог LMC, разделы стандартной, усиленной и двойной серий; STAUFF Clamps, страницы 14, 38–39 и 60. Сопоставление выполняется по серии, размерной группе, диаметру и материалу; размеры корпусов разных производителей могут отличаться.
Монтаж
Перед монтажом проверяют наружный диаметр трубы, совместимость материалов и рабочую температуру. Основание закрепляют на конструкции, устанавливают половины корпуса и трубу, затем равномерно затягивают крепёж. Момент затяжки выбирают по группе, материалу и типу болтов; общие значения нельзя переносить на резиновые корпуса без подтверждения изготовителя.
Комплектующие доступны в отдельном разделе «Комплектующие для трубных опор и зажимов».

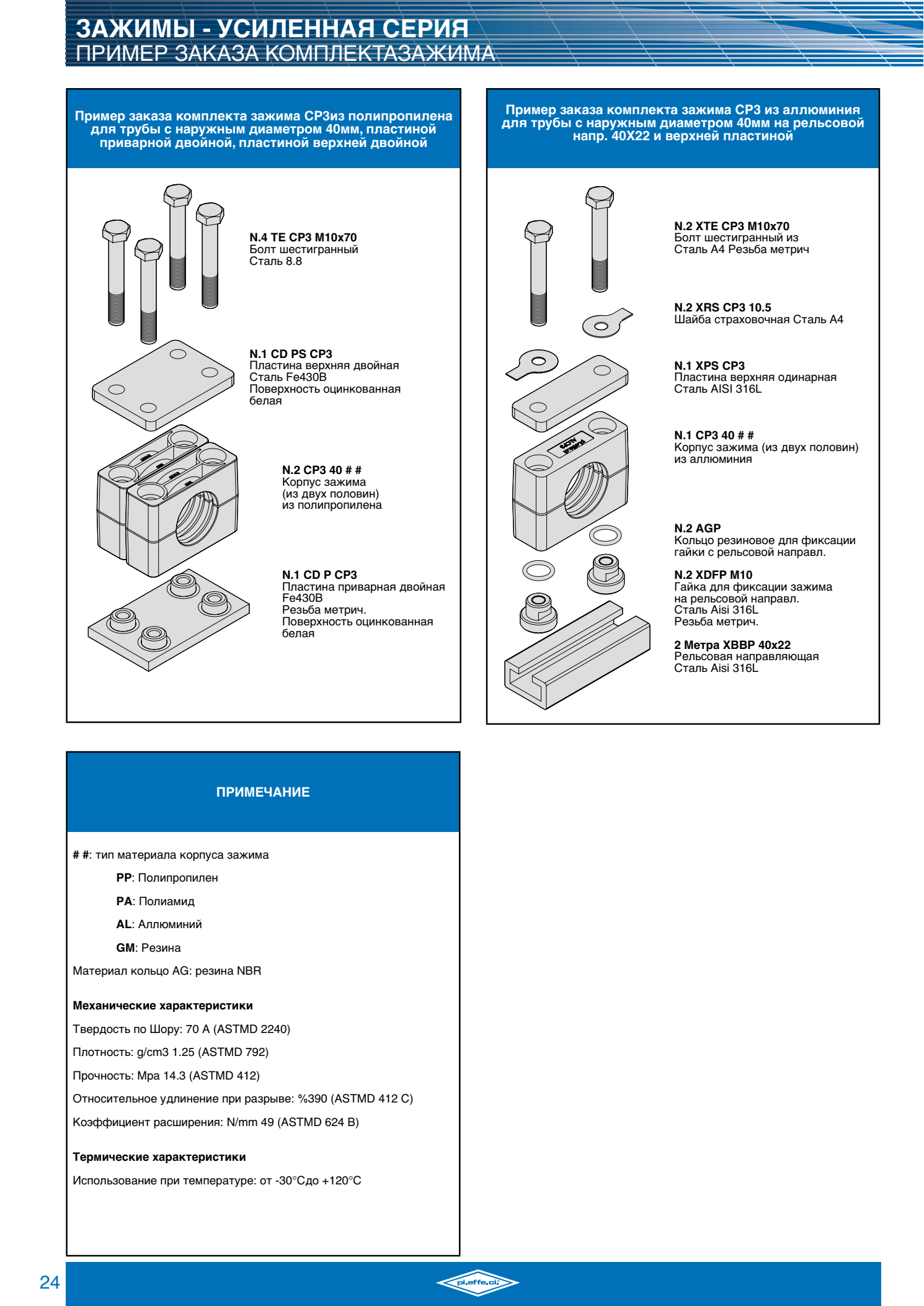

Размерная основа: Pi.Effe.Ci., печатные страницы 14, 20 PDF, 24 PDF, 26 PDF.
