Описание

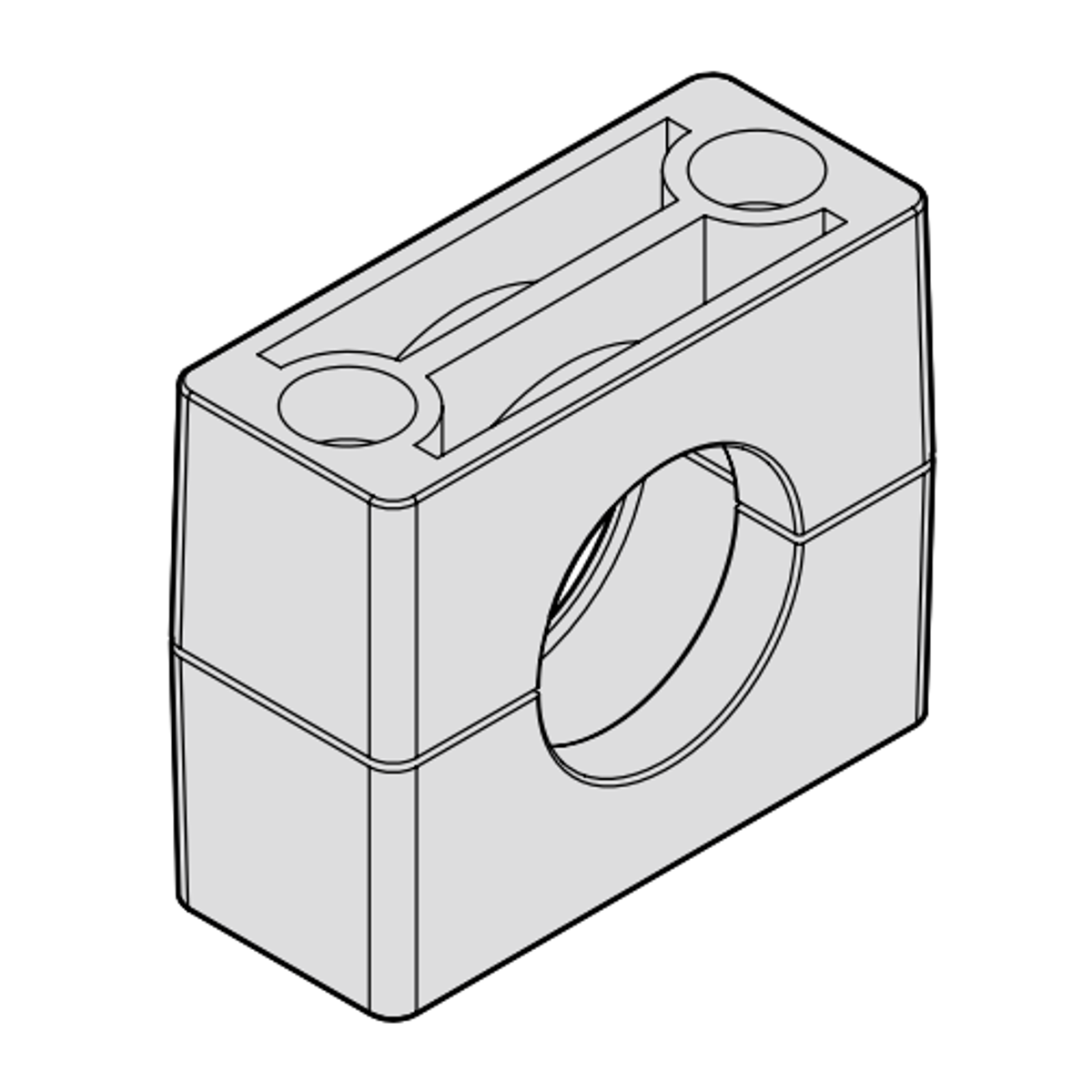

Корпус стандартного зажима под эластомерный вкладыш — две половины предназначен для фиксации трубопроводов, шлангов и других коммуникаций. Подбор выполняют по фактическому наружному диаметру и материалу корпуса. Производитель и поставка подтверждаются в предложении; название карточки обозначает конструкцию и комплектность.
Поставляется только корпус: две половины. Пластины, направляющая, гайки и болты приобретаются отдельно.
Выбор диаметра и материала
PP — полипропилен; PA — полиамид; GM — резина; A — алюминий. В списках доступны только сочетания, приведённые для этой серии в исходном каталоге. Температура и допустимые нагрузки зависят от марки материала и исполнения конкретного изготовителя.
Размерные группы
Показать размеры корпусов
В таблице указаны размеры корпуса: L1 — длина, L2 — межосевое расстояние, H — высота, S — зазор, B — ширина. Размеры в миллиметрах; они не равны габаритам полного комплекта с пластинами. При повторении диаметра размерная группа указана прямо в варианте диаметра.
| Диаметр | Группа | L1 | L2 | H | S | B |
|---|---|---|---|---|---|---|
| 6 мм | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 8 мм — CB4 | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 10 мм — CB4 | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 12 мм — CB4 | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 13,5 мм | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 14 мм | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 15 мм — CB4 | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 16 мм — CB4 | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 17,2 мм | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 18 мм — CB4 | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 19 мм | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 20 мм — CB4 | CB4 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 8 мм — CB6 | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 10 мм — CB6 | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 12 мм — CB6 | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 15 мм — CB6 | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 16 мм — CB6 | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 18 мм — CB6 | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 20 мм — CB6 | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 21,3 мм | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 22 мм | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 25 мм | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 26,9 мм | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 28 мм — CB6 | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 30 мм — CB6 | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 32 мм | CB6 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 28 мм — CB7 | CB7 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 30 мм — CB7 | CB7 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 33,7 мм | CB7 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 35 мм | CB7 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 38 мм | CB7 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 40 мм | CB7 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 42,4 мм | CB7 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 48,3 мм | CB7 | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
Состав поставки
Показать комплектацию по размерным группам
| Группа | Элемент | Количество | Обозначение / размер |
|---|---|---|---|
| CB4 | Корпус зажима | 2 половины | CB4… |
| CB6 | Корпус зажима | 2 половины | CB6… |
| CB7 | Корпус зажима | 2 половины | CB7… |
Кросс-коды и обозначения
Показать кросс-коды по диаметру и материалу
Код корпуса приведён отдельно от кода комплекта. Обозначения других марок служат для подбора соответствующего исполнения: размеры пластин, отверстия, резьбу, материал и состав поставки сверяют перед заменой. Код корпуса не означает комплект с крепежом.
| Диаметр | Материал | Марка | Что обозначает код | Код |
|---|---|---|---|---|
| 6 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB406PP |
| 6 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB406PA |
| 8 мм — CB4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB408PP |
| 8 мм — CB4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB408PA |
| 10 мм — CB4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB410PP |
| 10 мм — CB4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB410PA |
| 12 мм — CB4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB412PP |
| 12 мм — CB4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB412PA |
| 13,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB413,5PP |
| 13,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB413,5PA |
| 14 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB414PP |
| 14 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB414PA |
| 15 мм — CB4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB415PP |
| 15 мм — CB4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB415PA |
| 16 мм — CB4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB416PP |
| 16 мм — CB4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB416PA |
| 17,2 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB417,2PP |
| 17,2 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB417,2PA |
| 18 мм — CB4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB418PP |
| 18 мм — CB4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB418PA |
| 19 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB419PP |
| 19 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB419PA |
| 20 мм — CB4 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB420PP |
| 20 мм — CB4 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB420PA |
| 8 мм — CB6 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB608PP |
| 8 мм — CB6 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB608PA |
| 10 мм — CB6 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB610PP |
| 10 мм — CB6 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB610PA |
| 12 мм — CB6 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB612PP |
| 12 мм — CB6 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB612PA |
| 15 мм — CB6 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB615PP |
| 15 мм — CB6 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB615PA |
| 16 мм — CB6 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB616PP |
| 16 мм — CB6 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB616PA |
| 18 мм — CB6 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB618PP |
| 18 мм — CB6 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB618PA |
| 20 мм — CB6 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB620PP |
| 20 мм — CB6 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB620PA |
| 21,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB621,3PP |
| 21,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB621,3PA |
| 22 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB622PP |
| 22 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB622PA |
| 25 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB625PP |
| 25 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB625PA |
| 26,9 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB626,9PP |
| 26,9 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB626,9PA |
| 28 мм — CB6 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB628PP |
| 28 мм — CB6 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB628PA |
| 30 мм — CB6 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB630PP |
| 30 мм — CB6 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB630PA |
| 32 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB632PP |
| 32 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB632PA |
| 28 мм — CB7 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB728PP |
| 28 мм — CB7 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB728PA |
| 30 мм — CB7 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB730PP |
| 30 мм — CB7 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB730PA |
| 33,7 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB733,7PP |
| 33,7 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB733,7PA |
| 35 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB735PP |
| 35 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB735PA |
| 38 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB738PP |
| 38 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB738PA |
| 40 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB740PP |
| 40 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB740PA |
| 42,4 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB742,4PP |
| 42,4 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB742,4PA |
| 48,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CB748,3PP |
| 48,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CB748,3PA |
Источники дополнительных обозначений: каталог LMC, разделы стандартной, усиленной и двойной серий; STAUFF Clamps, страницы 14, 38–39 и 60. Сопоставление выполняется по серии, размерной группе, диаметру и материалу; размеры корпусов разных производителей могут отличаться.
Монтаж
Перед монтажом проверяют наружный диаметр трубы, совместимость материалов и рабочую температуру. Основание закрепляют на конструкции, устанавливают половины корпуса и трубу, затем равномерно затягивают крепёж. Момент затяжки выбирают по группе, материалу и типу болтов; общие значения нельзя переносить на резиновые корпуса без подтверждения изготовителя.
Комплектующие доступны в отдельном разделе «Комплектующие для трубных опор и зажимов».

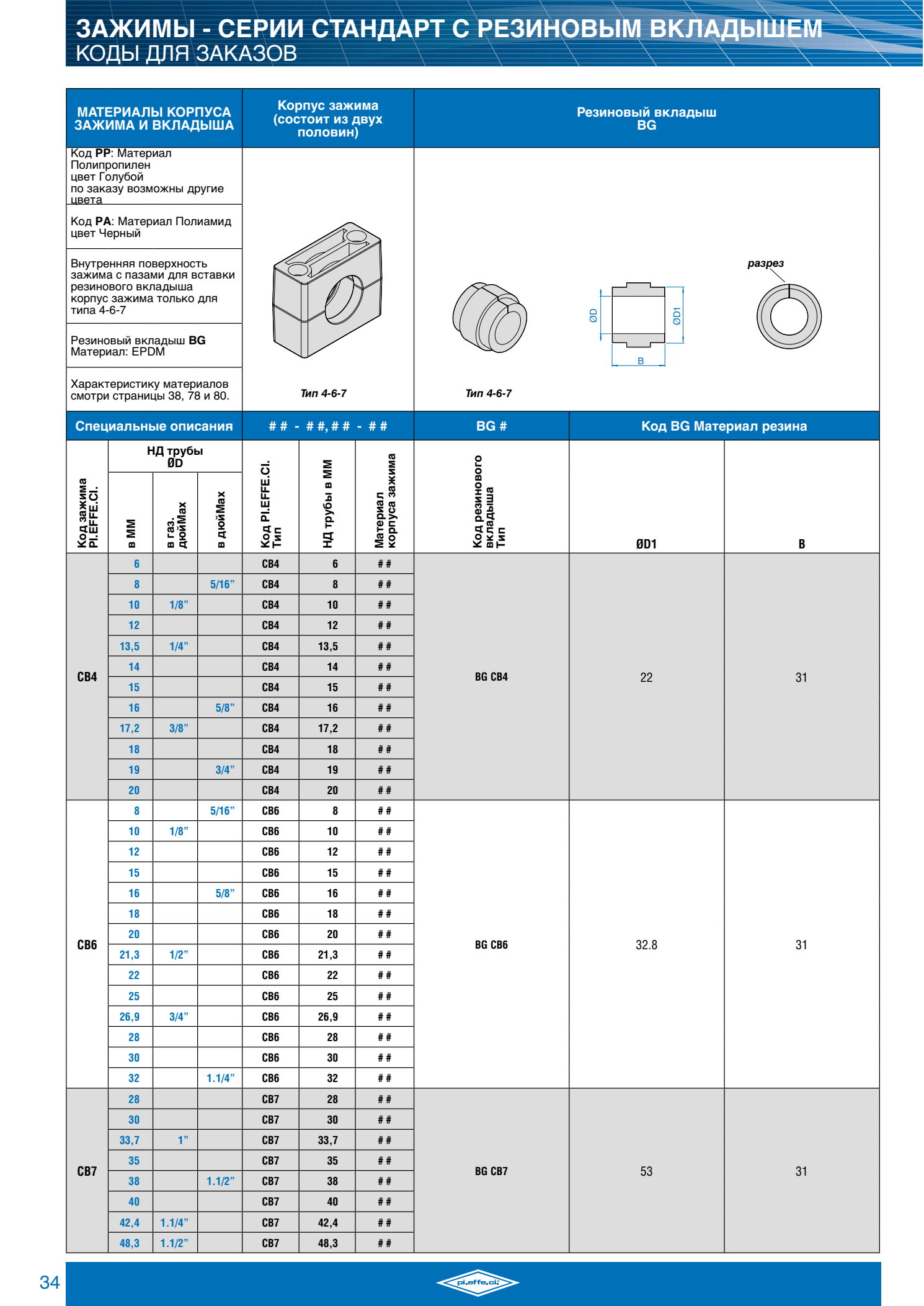

Размерная основа: Pi.Effe.Ci., печатные страницы 34.
