Описание

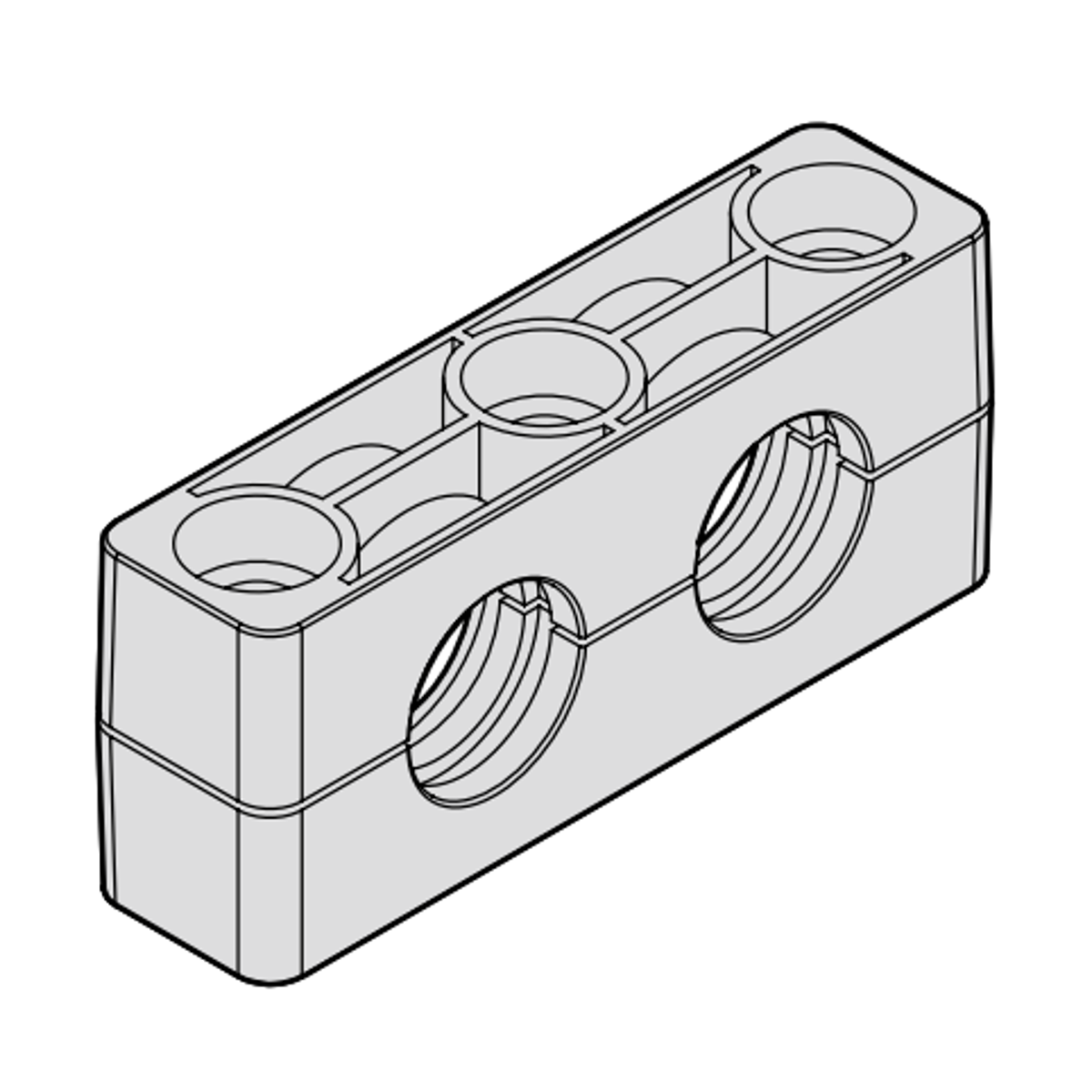

Корпус усиленного двойного зажима — две половины предназначен для фиксации трубопроводов, шлангов и других коммуникаций. Подбор выполняют по фактическому наружному диаметру и материалу корпуса. Производитель и поставка подтверждаются в предложении; название карточки обозначает конструкцию и комплектность.
Исполнение для двух труб одинакового диаметра. Размер 12 × 12 мм означает два отверстия по 12 мм. Другие сочетания диаметров подбираются отдельно.
Поставляется только корпус: две половины. Пластины, направляющая, гайки и болты приобретаются отдельно.
Выбор диаметра и материала
PP — полипропилен; PA — полиамид; GM — резина; A — алюминий. В списках доступны только сочетания, приведённые для этой серии в исходном каталоге. Температура и допустимые нагрузки зависят от марки материала и исполнения конкретного изготовителя.
Размерные группы
Показать размеры корпусов
В таблице указаны размеры корпуса: L1 — длина, L2 — межосевое расстояние, H — высота, S — зазор, B — ширина. Размеры в миллиметрах; они не равны габаритам полного комплекта с пластинами. При повторении диаметра размерная группа указана прямо в варианте диаметра.
| Диаметр | Группа | L1 | L2 | H | S | B |
|---|---|---|---|---|---|---|
| 19 × 19 мм | CP2D | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 20 × 20 мм | CP2D | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 21,3 × 21,3 мм | CP2D | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 22 × 22 мм | CP2D | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 25,4 × 25,4 мм | CP2D | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 26,9 × 26,9 мм | CP2D | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 32 × 32 мм | CP3D | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 33,7 × 33,7 мм | CP3D | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 38 × 38 мм | CP3D | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 40 × 40 мм | CP3D | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 42 × 42 мм | CP3D | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
Состав поставки
Показать комплектацию по размерным группам
| Группа | Элемент | Количество | Обозначение / размер |
|---|---|---|---|
| CP2D | Корпус зажима | 2 половины | CP2D… |
| CP3D | Корпус зажима | 2 половины | CP3D… |
Кросс-коды и обозначения
Показать кросс-коды по диаметру и материалу
Код корпуса приведён отдельно от кода комплекта. Обозначения других марок служат для подбора соответствующего исполнения: размеры пластин, отверстия, резьбу, материал и состав поставки сверяют перед заменой. Код корпуса не означает комплект с крепежом.
| Диаметр | Материал | Марка | Что обозначает код | Код |
|---|---|---|---|---|
| 19 × 19 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2D19PP |
| 19 × 19 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2D19PA |
| 20 × 20 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2D20PP |
| 20 × 20 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2D20PA |
| 21,3 × 21,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2D21,3PP |
| 21,3 × 21,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2D21,3PA |
| 22 × 22 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2D22PP |
| 22 × 22 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2D22PA |
| 25,4 × 25,4 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2D25,4PP |
| 25,4 × 25,4 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2D25,4PA |
| 26,9 × 26,9 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2D26,9PP |
| 26,9 × 26,9 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2D26,9PA |
| 32 × 32 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3D32PP |
| 32 × 32 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3D32PA |
| 33,7 × 33,7 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3D33,7PP |
| 33,7 × 33,7 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3D33,7PA |
| 38 × 38 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3D38PP |
| 38 × 38 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3D38PA |
| 40 × 40 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3D40PP |
| 40 × 40 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3D40PA |
| 42 × 42 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3D42PP |
| 42 × 42 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3D42PA |
Источники дополнительных обозначений: каталог LMC, разделы стандартной, усиленной и двойной серий; STAUFF Clamps, страницы 14, 38–39 и 60. Сопоставление выполняется по серии, размерной группе, диаметру и материалу; размеры корпусов разных производителей могут отличаться.
Монтаж
Перед монтажом проверяют наружный диаметр трубы, совместимость материалов и рабочую температуру. Основание закрепляют на конструкции, устанавливают половины корпуса и трубу, затем равномерно затягивают крепёж. Момент затяжки выбирают по группе, материалу и типу болтов; общие значения нельзя переносить на резиновые корпуса без подтверждения изготовителя.
Комплектующие доступны в отдельном разделе «Комплектующие для трубных опор и зажимов».

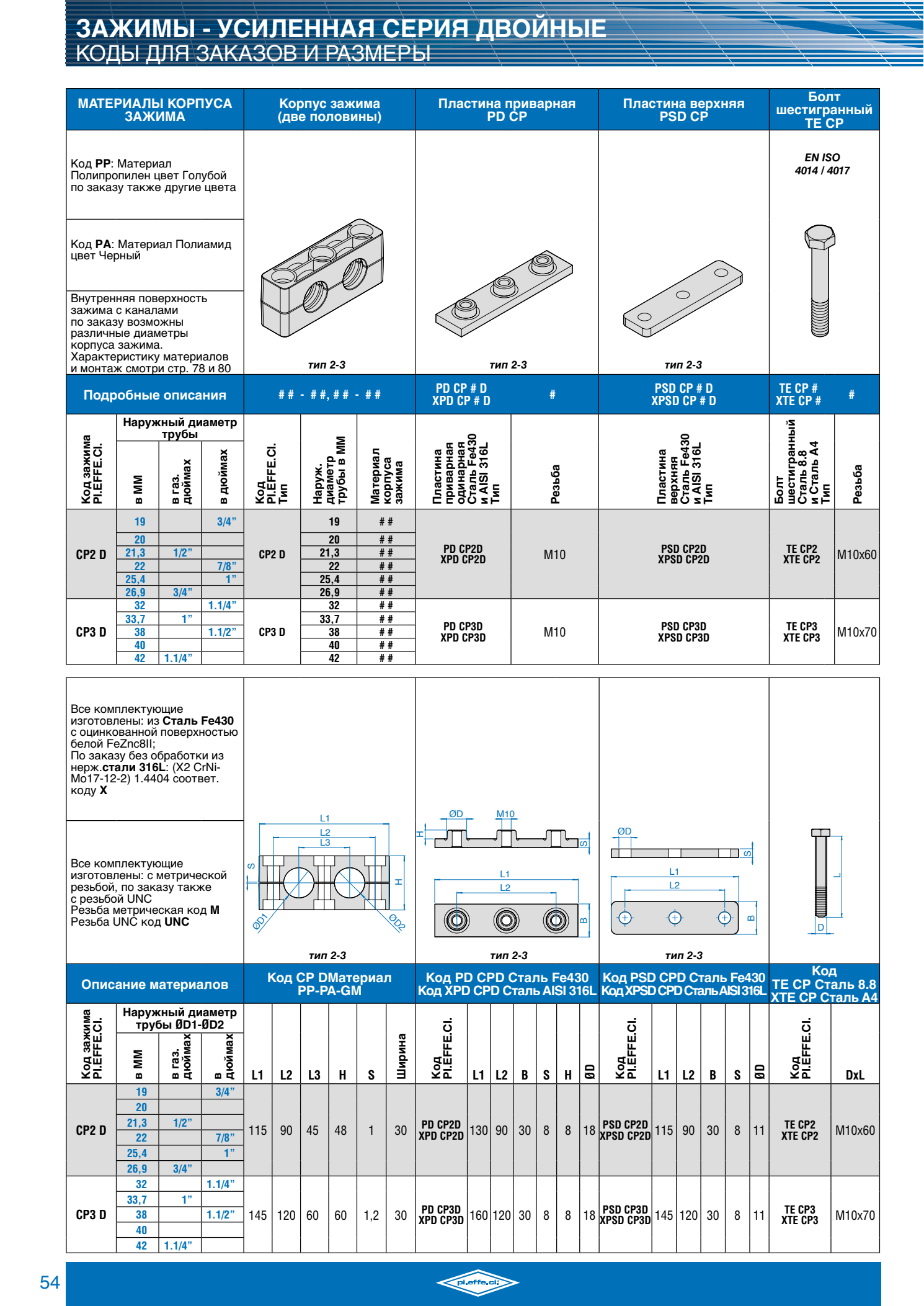

Размерная основа: Pi.Effe.Ci., печатные страницы 54.
