BRM-10 F Втулки свёртные бронзовые со смазочными карманами фланцевые

BRM-10 F Втулки свёртные бронзовые со смазочными карманами фланцевые

от 100,00 ₽

Фланцевые свёртные бронзовые втулки BRM-10 F с ромбовидными карманами для смазки. 125 исполнений с выбором по внутреннему и наружному диаметрам, диаметру фланца и высоте. Каталожное обозначение — FBB090.

Запросить КП
Артикул: BRM10F Категория:

Описание

Фланцевые втулки со смазочными карманами BRM-10 F

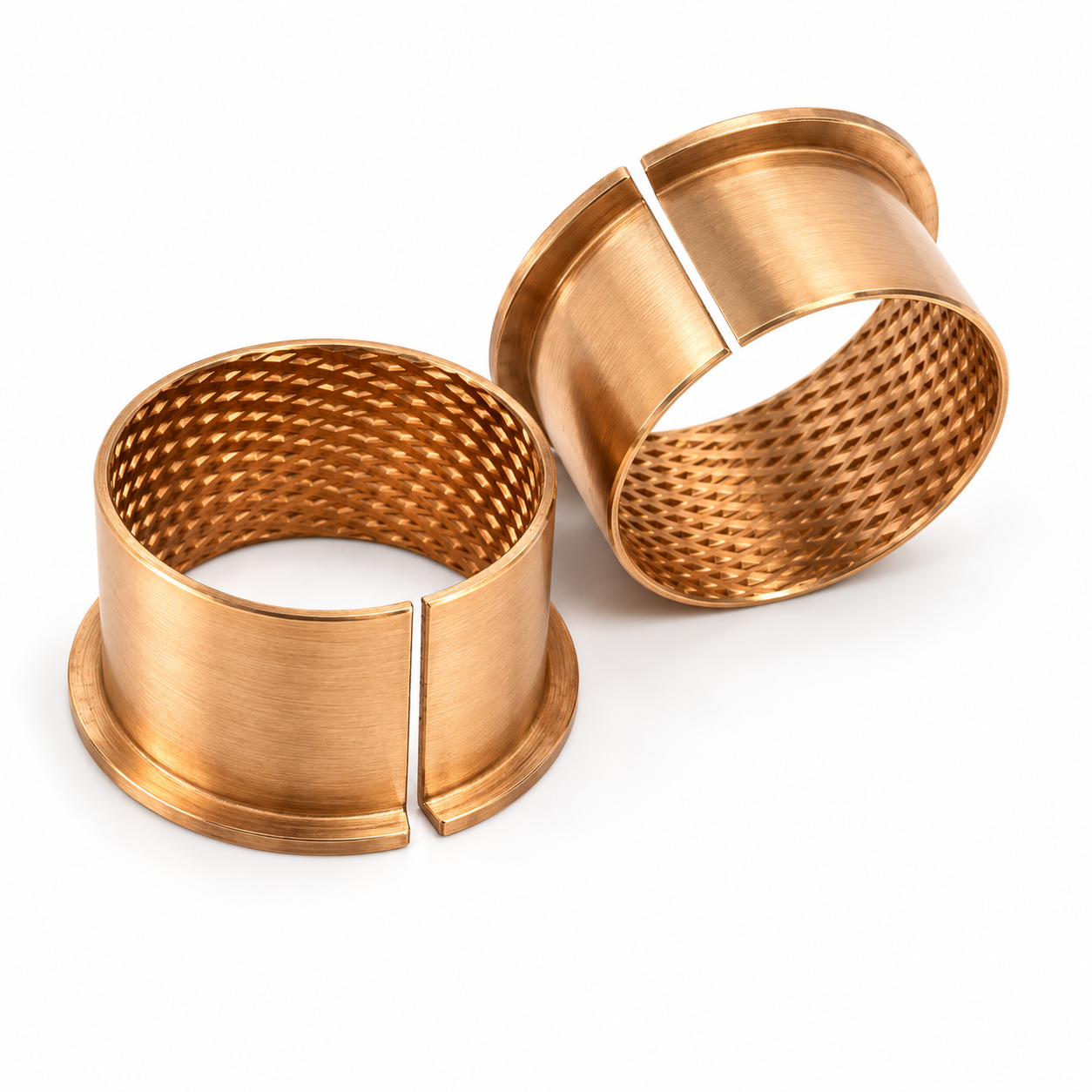

BRM-10 F — свёртные бронзовые втулки скольжения с ромбовидными карманами для смазки на внутренней поверхности и фланцем. Углубления удерживают смазку в зоне скольжения; фланец образует упорную поверхность и ограничивает осевое перемещение втулки в посадочном месте.

Фланцевое исполнение отличается от цилиндрической BRM-10 наличием фланца. Для подбора нужны четыре параметра: внутренний диаметр, наружный диаметр, диаметр фланца и высота.

Конструкция и материал

Основной материал серии BRM-10 — оловянная бронза CuSn8P. В каталогах других производителей фланцевое исполнение с ромбовидными карманами представлено как FBB090. При подборе аналога сопоставляйте все четыре размера, посадочные допуски и условия работы узла.

Технические характеристики

Параметр Значение
Материал Оловянная бронза CuSn8P
Конструкция BRM10 Свёртная втулка с ромбовидными смазочными карманами
Твёрдость HB 2,5/62,5/10 110–140
Шероховатость Ra < 0,5 мкм
Теплопроводность 60 Вт/(м·К)
Коэффициент трения при смазке маслом или пластичной смазкой 0,06–0,17
Рабочая температура От −40 до +150 °C
Максимальная скорость скольжения при смазке 2,5 м/с
Максимальный фактор PV при смазке 2,7 Н/мм²·м/с
Максимальное удельное давление, статическое 150 Н/мм²
Максимальное удельное давление, динамическое 60 Н/мм²

Расчётные характеристики приведены по данным Technymon BRM-10/80. Предельные скорость, давление и PV проверяются совместно для конкретного режима; их максимумы не следует считать одновременно допустимыми. Давление в Н/мм² — удельная нагрузка, а не полная сила на втулке.

Приведённые расчётные характеристики относятся к материалу серии BRM-10/80 по Technymon. Они не задают отдельно допустимую осевую нагрузку на фланец; такую нагрузку проверяют при подборе конкретного узла.

Смазка и эксплуатация

Работа требует масла или пластичной смазки. Ромбовидные карманы удерживают смазку в зоне скольжения; это углубления, а не сквозные отверстия. Сухая эксплуатация не рекомендуется; вид смазки и интервалы обслуживания выбираются по нагрузке, скорости и рабочей среде.

Обозначение и размеры

Наименование: Втулка BRM-10 F d×D×F×H, где d — внутренний диаметр, D — наружный диаметр, F — диаметр фланца, H — высота по обозначению L каталога. Все размеры в миллиметрах. Высота не является толщиной фланца.

Пример: Втулка BRM-10 F 90×95×110×90, артикул BRM-10 F 909511090.

Размерный ряд BRM-10 F

Таблица содержит 125 исполнений по фланцевой серии FBB090 каталога. Наличие и срок поставки уточняются по запросу.

Артикул d, мм D, мм F, мм H, мм
BRM-10 F 25283515 25 28 35 15
BRM-10 F 25283520 25 28 35 20
BRM-10 F 25283525 25 28 35 25
BRM-10 F 30344520 30 34 45 20
BRM-10 F 30344525 30 34 45 25
BRM-10 F 30344530 30 34 45 30
BRM-10 F 35395020 35 39 50 20
BRM-10 F 35395025 35 39 50 25
BRM-10 F 35395030 35 39 50 30
BRM-10 F 35395035 35 39 50 35
BRM-10 F 40445525 40 44 55 25
BRM-10 F 40445530 40 44 55 30
BRM-10 F 40445535 40 44 55 35
BRM-10 F 40445540 40 44 55 40
BRM-10 F 40445550 40 44 55 50
BRM-10 F 45506030 45 50 60 30
BRM-10 F 45506035 45 50 60 35
BRM-10 F 45506040 45 50 60 40
BRM-10 F 45506045 45 50 60 45
BRM-10 F 45506050 45 50 60 50
BRM-10 F 50556530 50 55 65 30
BRM-10 F 50556535 50 55 65 35
BRM-10 F 50556540 50 55 65 40
BRM-10 F 50556550 50 55 65 50
BRM-10 F 55607030 55 60 70 30
BRM-10 F 55607035 55 60 70 35
BRM-10 F 55607040 55 60 70 40
BRM-10 F 55607050 55 60 70 50
BRM-10 F 60657530 60 65 75 30
BRM-10 F 60657535 60 65 75 35
BRM-10 F 60657540 60 65 75 40
BRM-10 F 60657550 60 65 75 50
BRM-10 F 60657560 60 65 75 60
BRM-10 F 65708035 65 70 80 35
BRM-10 F 65708040 65 70 80 40
BRM-10 F 65708050 65 70 80 50
BRM-10 F 65708060 65 70 80 60
BRM-10 F 70758535 70 75 85 35
BRM-10 F 70758540 70 75 85 40
BRM-10 F 70758550 70 75 85 50
BRM-10 F 70758560 70 75 85 60
BRM-10 F 70758570 70 75 85 70
BRM-10 F 75809035 75 80 90 35
BRM-10 F 75809040 75 80 90 40
BRM-10 F 75809050 75 80 90 50
BRM-10 F 75809060 75 80 90 60
BRM-10 F 75809070 75 80 90 70
BRM-10 F 808510035 80 85 100 35
BRM-10 F 808510040 80 85 100 40
BRM-10 F 808510050 80 85 100 50
BRM-10 F 808510060 80 85 100 60
BRM-10 F 808510070 80 85 100 70
BRM-10 F 808510080 80 85 100 80
BRM-10 F 8085100100 80 85 100 100
BRM-10 F 909511050 90 95 110 50
BRM-10 F 909511060 90 95 110 60
BRM-10 F 909511070 90 95 110 70
BRM-10 F 909511080 90 95 110 80
BRM-10 F 909511090 90 95 110 90
BRM-10 F 10010512050 100 105 120 50
BRM-10 F 10010512060 100 105 120 60
BRM-10 F 10010512070 100 105 120 70
BRM-10 F 10010512080 100 105 120 80
BRM-10 F 10010512090 100 105 120 90
BRM-10 F 11011513050 110 115 130 50
BRM-10 F 11011513060 110 115 130 60
BRM-10 F 11011513070 110 115 130 70
BRM-10 F 11011513080 110 115 130 80
BRM-10 F 11011513090 110 115 130 90
BRM-10 F 12012514050 120 125 140 50
BRM-10 F 12012514060 120 125 140 60
BRM-10 F 12012514070 120 125 140 70
BRM-10 F 12012514080 120 125 140 80
BRM-10 F 12012514090 120 125 140 90
BRM-10 F 13013515560 130 135 155 60
BRM-10 F 13013515570 130 135 155 70
BRM-10 F 13013515580 130 135 155 80
BRM-10 F 13013515590 130 135 155 90
BRM-10 F 14014516560 140 145 165 60
BRM-10 F 14014516570 140 145 165 70
BRM-10 F 14014516590 140 145 165 90
BRM-10 F 15015518060 150 155 180 60
BRM-10 F 15015518070 150 155 180 70
BRM-10 F 15015518080 150 155 180 80
BRM-10 F 15015518090 150 155 180 90
BRM-10 F 16016519060 160 165 190 60
BRM-10 F 16016519070 160 165 190 70
BRM-10 F 16016519080 160 165 190 80
BRM-10 F 16016519090 160 165 190 90
BRM-10 F 17017520060 170 175 200 60
BRM-10 F 17017520070 170 175 200 70
BRM-10 F 17017520080 170 175 200 80
BRM-10 F 17017520090 170 175 200 90
BRM-10 F 18018521560 180 185 215 60
BRM-10 F 18018521570 180 185 215 70
BRM-10 F 18018521580 180 185 215 80
BRM-10 F 18018521590 180 185 215 90
BRM-10 F 19019522560 190 195 225 60
BRM-10 F 19019522570 190 195 225 70
BRM-10 F 19019522580 190 195 225 80
BRM-10 F 19019522590 190 195 225 90
BRM-10 F 20020523560 200 205 235 60
BRM-10 F 20020523570 200 205 235 70
BRM-10 F 20020523580 200 205 235 80
BRM-10 F 20020523590 200 205 235 90
BRM-10 F 22523026060 225 230 260 60
BRM-10 F 22523026070 225 230 260 70
BRM-10 F 22523026080 225 230 260 80
BRM-10 F 22523026090 225 230 260 90
BRM-10 F 25025529060 250 255 290 60
BRM-10 F 25025529070 250 255 290 70
BRM-10 F 25025529080 250 255 290 80
BRM-10 F 25025529090 250 255 290 90
BRM-10 F 26527030560 265 270 305 60
BRM-10 F 26527030570 265 270 305 70
BRM-10 F 26527030580 265 270 305 80
BRM-10 F 26527030590 265 270 305 90
BRM-10 F 28529032560 285 290 325 60
BRM-10 F 28529032570 285 290 325 70
BRM-10 F 28529032580 285 290 325 80
BRM-10 F 28529032590 285 290 325 90
BRM-10 F 30030534060 300 305 340 60
BRM-10 F 30030534070 300 305 340 70
BRM-10 F 30030534080 300 305 340 80
BRM-10 F 30030534090 300 305 340 90

Подбор и монтаж

Перед монтажом проверяют посадочные размеры корпуса и вала, соосность и чистоту поверхностей. Втулку устанавливают подходящей оправкой с опорой, исключающей повреждение фланца. Посадку, фаски и толщину фланца уточняют по чертежу конкретного исполнения.

Запросить коммерческое предложение

Выберите все четыре размера и укажите артикул и количество в запросе КП. Для подбора сообщите условия эксплуатации, нагрузку, скорость и способ смазки.

Запись артикула

Артикул: BRM-10 F и четыре размера подряд — внутренний диаметр, наружный диаметр корпуса, диаметр фланца и общая высота. Пример: 25×28×35×15 мм — BRM-10 F 25283515.

Детали

Внутренний диаметр

25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 225, 250, 265, 285, 300
Наружный диаметр

28, 34, 39, 44, 50, 55, 60, 65, 70, 75, 80, 85, 95, 105, 115, 125, 135, 145, 155, 165, 175, 185, 195, 205, 230, 255, 270, 290, 305
Высота

15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100

Технические характеристики

Параметр Значение
Материал Оловянная бронза CuSn8P
Конструкция BRM10 Свёртная втулка с ромбовидными смазочными карманами
Твёрдость HB 2,5/62,5/10 110–140
Шероховатость Ra < 0,5 мкм
Теплопроводность 60 Вт/(м·К)
Коэффициент трения при смазке маслом или пластичной смазкой 0,06–0,17
Рабочая температура От −40 до +150 °C
Максимальная скорость скольжения при смазке 2,5 м/с
Максимальный фактор PV при смазке 2,7 Н/мм²·м/с
Максимальное удельное давление, статическое 150 Н/мм²
Максимальное удельное давление, динамическое 60 Н/мм²
Расчётные характеристики приведены по данным Technymon BRM-10/80. Предельные скорость, давление и PV проверяются совместно для конкретного режима; их максимумы не следует считать одновременно допустимыми. Давление в Н/мм² — удельная нагрузка, а не полная сила на втулке.
