Описание
Бронзовые упорные шайбы BRM-10 W

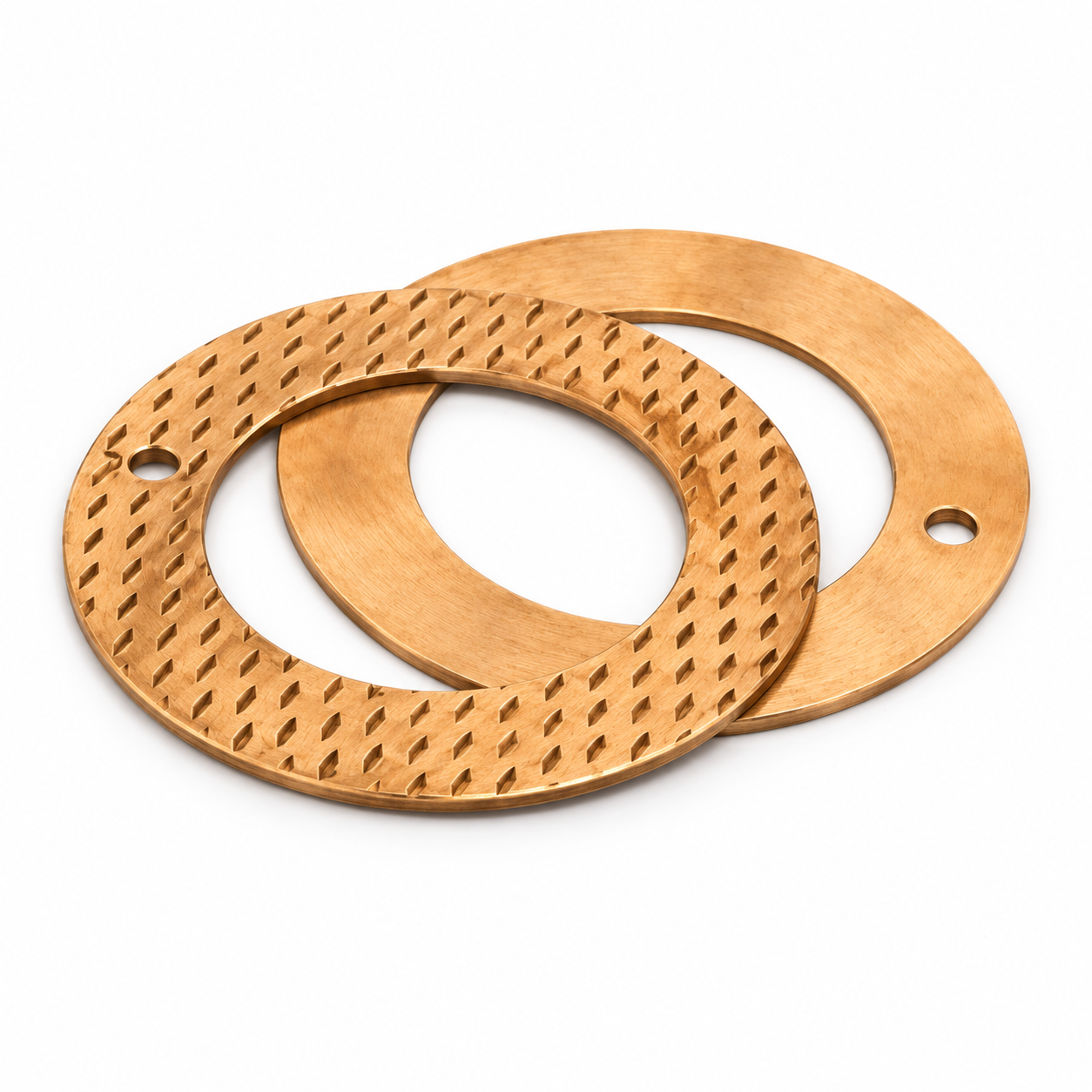

BRM-10 W — кольцевые бронзовые шайбы скольжения с ромбовидными карманами для смазки на рабочей поверхности. Они образуют упорную поверхность в узлах с осевым перемещением или относительным вращением деталей.
Материал и смазка
Материал серии BRM-10 — оловянная бронза CuSn8P. Ромбовидные углубления удерживают смазку в зоне контакта; это карманы, а не сквозная перфорация. Работа требует масла или пластичной смазки. Эксплуатация всухую не рекомендуется.
Технические характеристики материала BRM10
| Параметр | Значение |
|---|---|
| Материал серии | Оловянная бронза CuSn8P |
| Поверхность скольжения | Ромбовидные карманы для смазки |
| Твёрдость HB 2,5/62,5/10 | 110–140 |
| Шероховатость Ra | < 0,5 мкм |
| Теплопроводность | 60 Вт/(м·К) |
| Коэффициент трения при смазке | 0,06–0,17 |
| Рабочая температура | От −40 до +150 °C |
| Максимальная скорость скольжения при смазке | 2,5 м/с |
| Максимальный PV при смазке | 2,7 Н/мм²·м/с |
| Максимальное удельное давление, статическое | 150 Н/мм² |
| Максимальное удельное давление, динамическое | 60 Н/мм² |
Характеристики перенесены из серии BRM-10. Предельные давление, скорость, PV и температура проверяются совместно; все максимумы не считаются допустимыми одновременно. Нагрузка в Н/мм² обозначает удельное давление, а не полную осевую силу на шайбу. Допустимую осевую нагрузку определяют с учётом эффективной площади контакта и режима узла.
Размеры и обозначение
Наименование: Шайба BRM-10 W d D S, где d — внутренний диаметр, D — наружный диаметр, S — толщина. Все размеры в миллиметрах. Например, Шайба BRM-10 W 62 90 2 имеет артикул BRM-10 W 62902.
Наличие и срок поставки уточняются по запросу.
| Артикул | d, мм | D, мм | S, мм |
|---|---|---|---|
| BRM-10 W 10201.5 | 10 | 20 | 1,5 |
| BRM-10 W 12241.5 | 12 | 24 | 1,5 |
| BRM-10 W 14261.5 | 14 | 26 | 1,5 |
| BRM-10 W 16301.5 | 16 | 30 | 1,5 |
| BRM-10 W 18321.5 | 18 | 32 | 1,5 |
| BRM-10 W 20361.5 | 20 | 36 | 1,5 |
| BRM-10 W 22381.5 | 22 | 38 | 1,5 |
| BRM-10 W 24421.5 | 24 | 42 | 1,5 |
| BRM-10 W 26441.5 | 26 | 44 | 1,5 |
| BRM-10 W 28481.5 | 28 | 48 | 1,5 |
| BRM-10 W 32541.5 | 32 | 54 | 1,5 |
| BRM-10 W 38621.5 | 38 | 62 | 1,5 |
| BRM-10 W 42661.5 | 42 | 66 | 1,5 |
| BRM-10 W 48742 | 48 | 74 | 2 |
| BRM-10 W 52782 | 52 | 78 | 2 |
| BRM-10 W 62902 | 62 | 90 | 2 |
| BRM-10 W 65.5802.5 | 65,5 | 80 | 2,5 |
Подбор и установка
Выбирайте шайбу по диаметрам и толщине, учитывая площадь опоры, осевую нагрузку, скорость скольжения и систему смазки. Посадочная поверхность должна быть чистой и обеспечивать ровную опору. Рабочую сторону со смазочными карманами ориентируют к сопрягаемой детали. Схему фиксации от проворачивания и размеры крепёжного отверстия уточняют по чертежу выбранного исполнения.
Запросить коммерческое предложение
Укажите артикул, размеры, количество и условия эксплуатации. Если требуется подбор, приложите чертёж узла и данные об осевой нагрузке, скорости и смазке.
Запись артикула
Артикул: BRM-10 W и три размера подряд — внутренний диаметр, наружный диаметр и толщина. Пример: 10×20×1,5 мм — BRM-10 W 10201.5.
