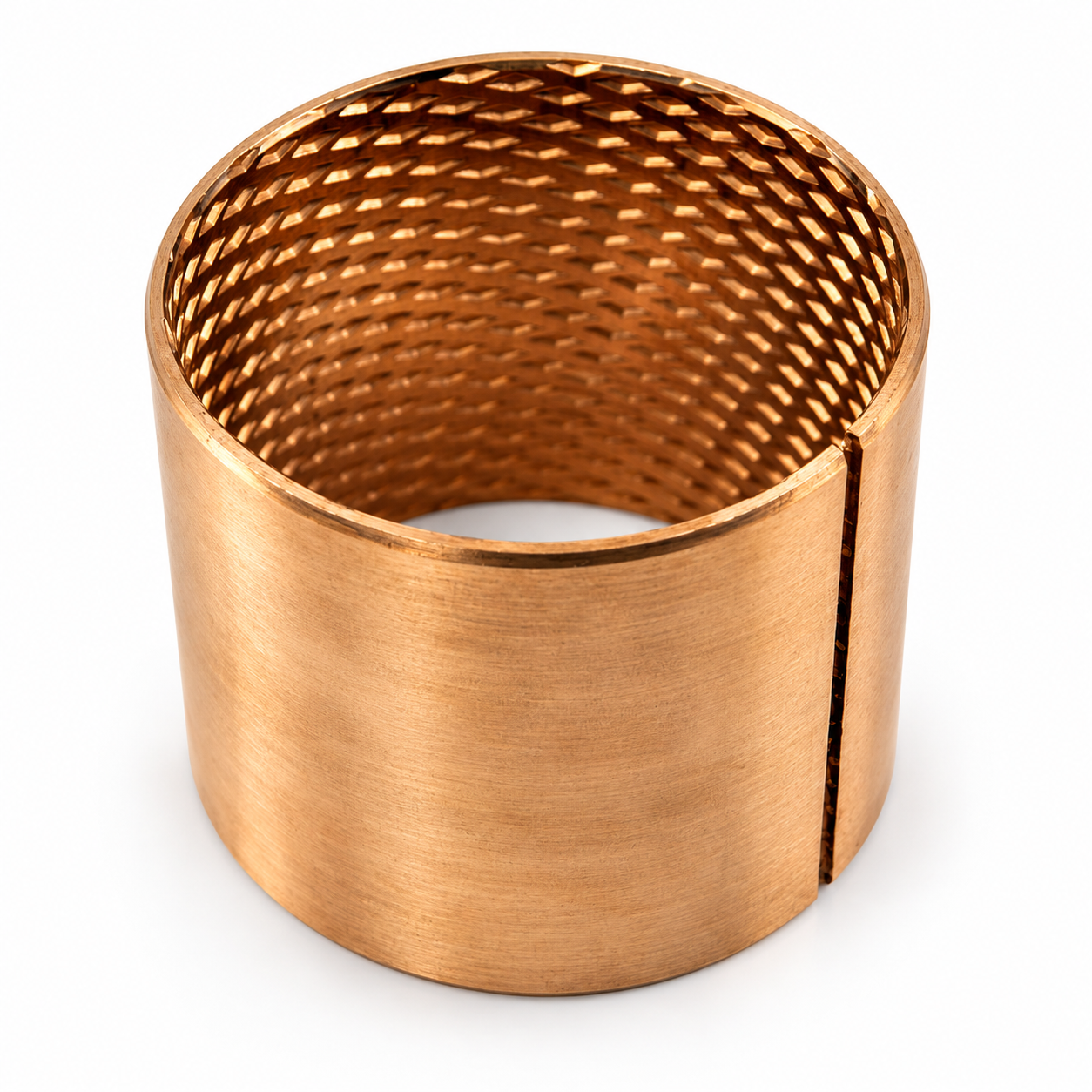

BRM-10 P Втулки свёртные бронзовые со смазочными карманами цилиндрические

BRM-10 P Втулки свёртные бронзовые со смазочными карманами цилиндрические

от 100,00 ₽

Свёртные бронзовые втулки BRM-10 P из CuSn8P с ромбовидными карманами для смазки. 343 исполнения с подбором по внутреннему диаметру, наружному диаметру и высоте. Альтернативные обозначения: WB800, SKF PRM, FB090. Работа с маслом или пластичной смазкой.

Запросить КП
Артикул: BRM10 Категория:

Описание

Свёртные бронзовые втулки BRM-10 P со смазочными карманами

BRM-10 P — цилиндрические бронзовые втулки скольжения, изготовленные свёртыванием бронзовой ленты. На поверхности скольжения выполнены ромбовидные углубления — карманы для удержания смазки. Компактная конструкция применяется в узлах строительной, сельскохозяйственной, лесной и грузоподъёмной техники.

В каталоге ИнГидро представлены 343 размерных исполнений. Для подбора выберите внутренний диаметр, наружный диаметр и высоту. Артикул выбранной втулки отображается в карточке.

Альтернативные обозначения

Для поиска аналогов BRM-10 P используются обозначения WB800, SKF PRM и FB090. При подборе замены сопоставляйте размеры, материал, конструкцию смазочных карманов и посадочные допуски конкретного исполнения.

Конструкция и материал

Материал — оловянная бронза CuSn8P. Поверхность скольжения BRM-10 P выполнена с ромбовидными смазочными карманами. В отличие от BRM80, углубления не являются сквозными отверстиями.

Технические характеристики

Параметр Значение
Материал Оловянная бронза CuSn8P
Конструкция BRM-10 P Свёртная цилиндрическая втулка с ромбовидными смазочными карманами
Твёрдость HB 2,5/62,5/10 110–140
Шероховатость Ra < 0,5 мкм
Теплопроводность 60 Вт/(м·К)
Коэффициент трения при смазке маслом или пластичной смазкой 0,06–0,17
Рабочая температура От −40 до +150 °C
Максимальная скорость скольжения при смазке 2,5 м/с
Максимальный фактор PV при смазке 2,7 Н/мм²·м/с
Максимальное удельное давление, статическое 150 Н/мм²
Максимальное удельное давление, динамическое 60 Н/мм²

Расчётные характеристики приведены по данным Technymon BRM-10/80. Предельные скорость, давление и PV проверяются совместно для конкретного режима; их максимумы не следует считать одновременно допустимыми. Давление в Н/мм² — удельная нагрузка, а не полная сила на втулке.

Смазка и эксплуатация

Работа требует смазки. Для периодического обслуживания применяется пластичная смазка, для непрерывной подачи — масло. Эксплуатация всухую не рекомендуется. Тип смазки и интервалы обслуживания выбирают с учётом нагрузки, скорости и среды.

Подбор и монтаж

Втулку запрессовывают в подготовленное посадочное отверстие. Перед монтажом удаляют загрязнения и заусенцы, проверяют соосность и используют подходящую оправку. Посадочные размеры вала и корпуса уточняют по каталогу конкретного исполнения.

Свёртная втулка в свободном состоянии имеет стык: измерение штангенциркулем не заменяет контроль диаметра в кольцевом калибре. Номинальный внутренний диаметр относится к размеру, контролируемому после установки в предусмотренную посадку.

Размеры и артикулы BRM-10 P

d — внутренний диаметр, D — наружный диаметр, H — высота. Все размеры в миллиметрах. Представлены 343 размерных исполнения. Выберите сочетание диаметров и высоты в списках карточки; доступность поставки уточняется отдельно.

Артикул BRM-10 P d, мм D, мм H, мм
BRM-10 P 101210 10 12 10
BRM-10 P 101212 10 12 12
BRM-10 P 101215 10 12 15
BRM-10 P 101220 10 12 20
BRM-10 P 121406 12 14 6
BRM-10 P 121408 12 14 8
BRM-10 P 121410 12 14 10
BRM-10 P 121412 12 14 12
BRM-10 P 121415 12 14 15
BRM-10 P 121420 12 14 20
BRM-10 P 121425 12 14 25
BRM-10 P 131510 13 15 10
BRM-10 P 131520 13 15 20
BRM-10 P 141605 14 16 5
BRM-10 P 141610 14 16 10
BRM-10 P 141612 14 16 12
BRM-10 P 141615 14 16 15
BRM-10 P 141620 14 16 20
BRM-10 P 141625 14 16 25
BRM-10 P 151710 15 17 10
BRM-10 P 151712 15 17 12
BRM-10 P 151715 15 17 15
BRM-10 P 151720 15 17 20
BRM-10 P 151725 15 17 25
BRM-10 P 161810 16 18 10
BRM-10 P 161812 16 18 12
BRM-10 P 161815 16 18 15
BRM-10 P 161820 16 18 20
BRM-10 P 161825 16 18 25
BRM-10 P 171914 17 19 14
BRM-10 P 182010 18 20 10
BRM-10 P 182015 18 20 15
BRM-10 P 182020 18 20 20
BRM-10 P 182025 18 20 25
BRM-10 P 202310 20 23 10
BRM-10 P 202315 20 23 15
BRM-10 P 202320 20 23 20
BRM-10 P 202325 20 23 25
BRM-10 P 202330 20 23 30
BRM-10 P 222515 22 25 15
BRM-10 P 222520 22 25 20
BRM-10 P 222525 22 25 25
BRM-10 P 222530 22 25 30
BRM-10 P 242715 24 27 15
BRM-10 P 242720 24 27 20
BRM-10 P 242725 24 27 25
BRM-10 P 242730 24 27 30
BRM-10 P 252815 25 28 15
BRM-10 P 252820 25 28 20
BRM-10 P 252825 25 28 25
BRM-10 P 252830 25 28 30
BRM-10 P 252835 25 28 35
BRM-10 P 252840 25 28 40
BRM-10 P 252850 25 28 50
BRM-10 P 283215 28 32 15
BRM-10 P 283220 28 32 20
BRM-10 P 283225 28 32 25
BRM-10 P 283230 28 32 30
BRM-10 P 303415 30 34 15
BRM-10 P 303420 30 34 20
BRM-10 P 303425 30 34 25
BRM-10 P 303430 30 34 30
BRM-10 P 303435 30 34 35
BRM-10 P 303440 30 34 40
BRM-10 P 323620 32 36 20
BRM-10 P 323630 32 36 30
BRM-10 P 323640 32 36 40
BRM-10 P 353915 35 39 15
BRM-10 P 353920 35 39 20
BRM-10 P 353925 35 39 25
BRM-10 P 353930 35 39 30
BRM-10 P 353935 35 39 35
BRM-10 P 353940 35 39 40
BRM-10 P 353950 35 39 50
BRM-10 P 353980 35 39 80
BRM-10 P 404420 40 44 20
BRM-10 P 404425 40 44 25
BRM-10 P 404430 40 44 30
BRM-10 P 404435 40 44 35
BRM-10 P 404440 40 44 40
BRM-10 P 404445 40 44 45
BRM-10 P 404450 40 44 50
BRM-10 P 455020 45 50 20
BRM-10 P 455025 45 50 25
BRM-10 P 455030 45 50 30
BRM-10 P 455035 45 50 35
BRM-10 P 455040 45 50 40
BRM-10 P 455045 45 50 45
BRM-10 P 455050 45 50 50
BRM-10 P 455060 45 50 60
BRM-10 P 505520 50 55 20
BRM-10 P 505525 50 55 25
BRM-10 P 505530 50 55 30
BRM-10 P 505540 50 55 40
BRM-10 P 505545 50 55 45
BRM-10 P 505550 50 55 50
BRM-10 P 505560 50 55 60
BRM-10 P 505570 50 55 70
BRM-10 P 556020 55 60 20
BRM-10 P 556025 55 60 25
BRM-10 P 556030 55 60 30
BRM-10 P 556040 55 60 40
BRM-10 P 556050 55 60 50
BRM-10 P 556055 55 60 55
BRM-10 P 556060 55 60 60
BRM-10 P 606520 60 65 20
BRM-10 P 606530 60 65 30
BRM-10 P 606540 60 65 40
BRM-10 P 606545 60 65 45
BRM-10 P 606550 60 65 50
BRM-10 P 606560 60 65 60
BRM-10 P 606570 60 65 70
BRM-10 P 606580 60 65 80
BRM-10 P 606590 60 65 90
BRM-10 P 657020 65 70 20
BRM-10 P 657030 65 70 30
BRM-10 P 657040 65 70 40
BRM-10 P 657050 65 70 50
BRM-10 P 657060 65 70 60
BRM-10 P 657070 65 70 70
BRM-10 P 707530 70 75 30
BRM-10 P 707540 70 75 40
BRM-10 P 707550 70 75 50
BRM-10 P 707560 70 75 60
BRM-10 P 707570 70 75 70
BRM-10 P 758020 75 80 20
BRM-10 P 758030 75 80 30
BRM-10 P 758040 75 80 40
BRM-10 P 758050 75 80 50
BRM-10 P 758060 75 80 60
BRM-10 P 758065 75 80 65
BRM-10 P 758070 75 80 70
BRM-10 P 758080 75 80 80
BRM-10 P 808520 80 85 20
BRM-10 P 808530 80 85 30
BRM-10 P 808540 80 85 40
BRM-10 P 808550 80 85 50
BRM-10 P 808555 80 85 55
BRM-10 P 808560 80 85 60
BRM-10 P 808580 80 85 80
BRM-10 P 8085100 80 85 100
BRM-10 P 859020 85 90 20
BRM-10 P 859030 85 90 30
BRM-10 P 859040 85 90 40
BRM-10 P 859050 85 90 50
BRM-10 P 859060 85 90 60
BRM-10 P 859070 85 90 70
BRM-10 P 859080 85 90 80
BRM-10 P 8590100 85 90 100
BRM-10 P 909530 90 95 30
BRM-10 P 909540 90 95 40
BRM-10 P 909550 90 95 50
BRM-10 P 909560 90 95 60
BRM-10 P 909570 90 95 70
BRM-10 P 909580 90 95 80
BRM-10 P 9095100 90 95 100
BRM-10 P 9095120 90 95 120
BRM-10 P 9510030 95 100 30
BRM-10 P 9510040 95 100 40
BRM-10 P 9510050 95 100 50
BRM-10 P 9510060 95 100 60
BRM-10 P 9510070 95 100 70
BRM-10 P 9510080 95 100 80
BRM-10 P 9510090 95 100 90
BRM-10 P 95100100 95 100 100
BRM-10 P 10010530 100 105 30
BRM-10 P 10010535 100 105 35
BRM-10 P 10010540 100 105 40
BRM-10 P 10010550 100 105 50
BRM-10 P 10010560 100 105 60
BRM-10 P 10010570 100 105 70
BRM-10 P 10010580 100 105 80
BRM-10 P 10010590 100 105 90
BRM-10 P 100105100 100 105 100
BRM-10 P 10511060 105 110 60
BRM-10 P 10511070 105 110 70
BRM-10 P 10511080 105 110 80
BRM-10 P 10511090 105 110 90
BRM-10 P 105110100 105 110 100
BRM-10 P 11011550 110 115 50
BRM-10 P 11011560 110 115 60
BRM-10 P 11011570 110 115 70
BRM-10 P 11011580 110 115 80
BRM-10 P 11011590 110 115 90
BRM-10 P 110115100 110 115 100
BRM-10 P 11512050 115 120 50
BRM-10 P 11512060 115 120 60
BRM-10 P 11512070 115 120 70
BRM-10 P 11512080 115 120 80
BRM-10 P 11512090 115 120 90
BRM-10 P 115120100 115 120 100
BRM-10 P 12012550 120 125 50
BRM-10 P 12012560 120 125 60
BRM-10 P 12012570 120 125 70
BRM-10 P 12012580 120 125 80
BRM-10 P 12012590 120 125 90
BRM-10 P 12012595 120 125 95
BRM-10 P 120125100 120 125 100
BRM-10 P 12513050 125 130 50
BRM-10 P 12513060 125 130 60
BRM-10 P 12513070 125 130 70
BRM-10 P 12513080 125 130 80
BRM-10 P 12513090 125 130 90
BRM-10 P 12513095 125 130 95
BRM-10 P 125130100 125 130 100
BRM-10 P 13013550 130 135 50
BRM-10 P 13013560 130 135 60
BRM-10 P 13013570 130 135 70
BRM-10 P 13013580 130 135 80
BRM-10 P 13013590 130 135 90
BRM-10 P 130135100 130 135 100
BRM-10 P 13514060 135 140 60
BRM-10 P 13514070 135 140 70
BRM-10 P 13514080 135 140 80
BRM-10 P 13514090 135 140 90
BRM-10 P 135140100 135 140 100
BRM-10 P 14014550 140 145 50
BRM-10 P 14014560 140 145 60
BRM-10 P 14014570 140 145 70
BRM-10 P 14014580 140 145 80
BRM-10 P 14014590 140 145 90
BRM-10 P 140145100 140 145 100
BRM-10 P 14515050 145 150 50
BRM-10 P 14515060 145 150 60
BRM-10 P 14515070 145 150 70
BRM-10 P 14515080 145 150 80
BRM-10 P 14515090 145 150 90
BRM-10 P 145150100 145 150 100
BRM-10 P 15015540 150 155 40
BRM-10 P 15015560 150 155 60
BRM-10 P 15015570 150 155 70
BRM-10 P 15015580 150 155 80
BRM-10 P 15015590 150 155 90
BRM-10 P 150155100 150 155 100
BRM-10 P 15516060 155 160 60
BRM-10 P 15516070 155 160 70
BRM-10 P 15516080 155 160 80
BRM-10 P 15516090 155 160 90
BRM-10 P 155160100 155 160 100
BRM-10 P 16016560 160 165 60
BRM-10 P 16016570 160 165 70
BRM-10 P 16016580 160 165 80
BRM-10 P 16016590 160 165 90
BRM-10 P 160165100 160 165 100
BRM-10 P 16517040 165 170 40
BRM-10 P 16517060 165 170 60
BRM-10 P 16517070 165 170 70
BRM-10 P 16517075 165 170 75
BRM-10 P 16517080 165 170 80
BRM-10 P 16517090 165 170 90
BRM-10 P 165170100 165 170 100
BRM-10 P 17017560 170 175 60
BRM-10 P 17017570 170 175 70
BRM-10 P 17017580 170 175 80
BRM-10 P 17017590 170 175 90
BRM-10 P 170175100 170 175 100
BRM-10 P 17518025 175 180 25
BRM-10 P 17518050 175 180 50
BRM-10 P 17518060 175 180 60
BRM-10 P 17518070 175 180 70
BRM-10 P 17518080 175 180 80
BRM-10 P 17518090 175 180 90
BRM-10 P 175180100 175 180 100
BRM-10 P 18018560 180 185 60
BRM-10 P 18018570 180 185 70
BRM-10 P 18018580 180 185 80
BRM-10 P 18018590 180 185 90
BRM-10 P 180185100 180 185 100
BRM-10 P 18519060 185 190 60
BRM-10 P 18519070 185 190 70
BRM-10 P 18519080 185 190 80
BRM-10 P 18519090 185 190 90
BRM-10 P 185190100 185 190 100
BRM-10 P 19019560 190 195 60
BRM-10 P 19019570 190 195 70
BRM-10 P 19019580 190 195 80
BRM-10 P 19019590 190 195 90
BRM-10 P 190195100 190 195 100
BRM-10 P 19520060 195 200 60
BRM-10 P 19520070 195 200 70
BRM-10 P 19520080 195 200 80
BRM-10 P 19520090 195 200 90
BRM-10 P 195200100 195 200 100
BRM-10 P 20020560 200 205 60
BRM-10 P 20020570 200 205 70
BRM-10 P 20020580 200 205 80
BRM-10 P 20020590 200 205 90
BRM-10 P 200205100 200 205 100
BRM-10 P 20521060 205 210 60
BRM-10 P 20521070 205 210 70
BRM-10 P 20521080 205 210 80
BRM-10 P 20521090 205 210 90
BRM-10 P 205210100 205 210 100
BRM-10 P 21522060 215 220 60
BRM-10 P 21522070 215 220 70
BRM-10 P 21522080 215 220 80
BRM-10 P 21522090 215 220 90
BRM-10 P 215220100 215 220 100
BRM-10 P 22523060 225 230 60
BRM-10 P 22523070 225 230 70
BRM-10 P 22523080 225 230 80
BRM-10 P 22523090 225 230 90
BRM-10 P 225230100 225 230 100
BRM-10 P 23023560 230 235 60
BRM-10 P 23023570 230 235 70
BRM-10 P 23023580 230 235 80
BRM-10 P 23023590 230 235 90
BRM-10 P 230235100 230 235 100
BRM-10 P 24024560 240 245 60
BRM-10 P 24024570 240 245 70
BRM-10 P 24024580 240 245 80
BRM-10 P 24024590 240 245 90
BRM-10 P 240245100 240 245 100
BRM-10 P 25025560 250 255 60
BRM-10 P 25025570 250 255 70
BRM-10 P 25025580 250 255 80
BRM-10 P 25025590 250 255 90
BRM-10 P 250255100 250 255 100
BRM-10 P 26026560 260 265 60
BRM-10 P 26026570 260 265 70
BRM-10 P 26026580 260 265 80
BRM-10 P 26026590 260 265 90
BRM-10 P 260265100 260 265 100
BRM-10 P 27027560 270 275 60
BRM-10 P 27027570 270 275 70
BRM-10 P 27027580 270 275 80
BRM-10 P 27027590 270 275 90
BRM-10 P 270275100 270 275 100
BRM-10 P 28028560 280 285 60
BRM-10 P 28028570 280 285 70
BRM-10 P 28028580 280 285 80
BRM-10 P 28028590 280 285 90
BRM-10 P 280285100 280 285 100
BRM-10 P 29029560 290 295 60
BRM-10 P 29029570 290 295 70
BRM-10 P 29029580 290 295 80
BRM-10 P 29029590 290 295 90
BRM-10 P 290295100 290 295 100
BRM-10 P 30030560 300 305 60
BRM-10 P 30030570 300 305 70
BRM-10 P 30030580 300 305 80
BRM-10 P 30030590 300 305 90
BRM-10 P 300305100 300 305 100

Как заказать

Укажите артикул, количество и условия работы узла в запросе коммерческого предложения. Например, BRM-10 P 202330 соответствует втулке 20 × 23 × 30 мм. При подборе замены сообщите размеры вала и посадочного отверстия, нагрузку, скорость и способ смазки.

Запись артикула

Артикул включает префикс BRM-10 P и три размера подряд: внутренний диаметр, наружный диаметр, высота. Однозначные целые размеры записываются с ведущим нулём; точка обозначает дробную часть. Например, 20×23×20 мм — BRM-10 P 202320.

Детали

Внутренний диаметр

10, 12, 13, 14, 15, 16, 17, 18, 20, 22, 24, 25, 28, 30, 32, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195, 200, 205, 215, 225, 230, 240, 250, 260, 270, 280, 290, 300
Наружный диаметр

12, 14, 15, 16, 17, 18, 19, 20, 23, 25, 27, 28, 32, 34, 36, 39, 44, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195, 200, 205, 210, 220, 230, 235, 245, 255, 265, 275, 285, 295, 305
Высота

5, 6, 8, 10, 12, 14, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 95, 100, 120

Технические характеристики

Параметр Значение
Материал Оловянная бронза CuSn8P
Конструкция BRM-10 P Свёртная цилиндрическая втулка с ромбовидными смазочными карманами
Твёрдость HB 2,5/62,5/10 110–140
Шероховатость Ra < 0,5 мкм
Теплопроводность 60 Вт/(м·К)
Коэффициент трения при смазке маслом или пластичной смазкой 0,06–0,17
Рабочая температура От −40 до +150 °C
Максимальная скорость скольжения при смазке 2,5 м/с
Максимальный фактор PV при смазке 2,7 Н/мм²·м/с
Максимальное удельное давление, статическое 150 Н/мм²
Максимальное удельное давление, динамическое 60 Н/мм²
Расчётные характеристики приведены по данным Technymon BRM-10/80. Предельные скорость, давление и PV проверяются совместно для конкретного режима; их максимумы не следует считать одновременно допустимыми. Давление в Н/мм² — удельная нагрузка, а не полная сила на втулке.

Доставка до ПВЗ

  • Транспортной компанией:
  • Деловые линии
  • Байкал Сервис
  • ПЭК
  • СДЭК
  • По Санкт-Петербургу — возможно курьером

Сроки поставки

До транспортной / ПВЗ для отправки доставим бесплатно
  • В наличии — отгрузка в день оплаты или на следующий день после оплаты + сроки доставки транспортной компании
  • Если нет в наличии, под заказ — все сроки выше + 2–5 рабочих дней

Похожие товары
