Описание
Зажим двойной компактный с нижней пластиной предназначен для фиксации трубопроводов, шлангов и других коммуникаций. Подбор выполняют по фактическому наружному диаметру и материалу корпуса. Производитель и поставка подтверждаются в предложении; название карточки обозначает конструкцию и комплектность.
Исполнение для двух труб одинакового диаметра. Размер 12 × 12 мм означает два отверстия по 12 мм. Другие сочетания диаметров подбираются отдельно.
Комплектация зафиксирована этой карточкой. Для другого способа крепления выберите соответствующее исполнение.
Выбор диаметра и материала
PP — полипропилен; PA — полиамид; GM — резина; A — алюминий. В списках доступны только сочетания, приведённые для этой серии в исходном каталоге. Температура и допустимые нагрузки зависят от марки материала и исполнения конкретного изготовителя.
Размерные группы
Показать размеры корпусов
В таблице указаны размеры корпуса: L1 — длина, L2 — межосевое расстояние, H — высота, S — зазор, B — ширина. Размеры в миллиметрах; они не равны габаритам полного комплекта с пластинами. При повторении диаметра размерная группа указана прямо в варианте диаметра.
| Диаметр | Группа | L1 | L2 | H | S | B |
|---|---|---|---|---|---|---|
| 10 × 10 мм | C4TG | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 12 × 12 мм | C4TG | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 14 × 14 мм | C5TG | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 16 × 16 мм | C5TG | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 20 × 20 мм | C6TG | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |

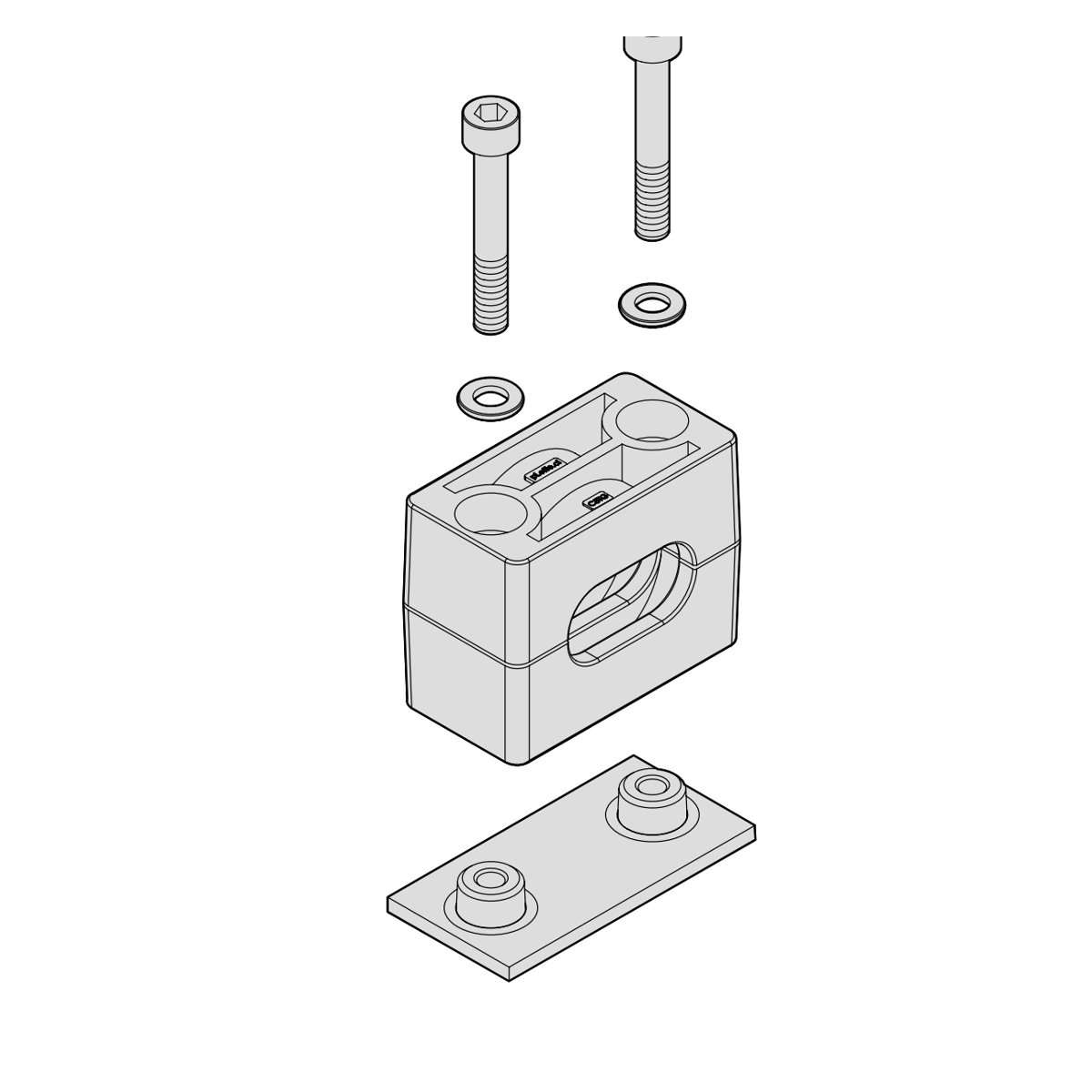

Состав поставки
Показать комплектацию по размерным группам
| Группа | Элемент | Количество | Обозначение / размер |
|---|---|---|---|
| C4TG | Корпус | 2 половины | C4TG… |
| C4TG | Приварная пластина | 1 шт. | P4 |
| C4TG | Винты и шайбы | 2 шт. каждого | TCEI / RP по группе |
| C5TG | Корпус | 2 половины | C5TG… |
| C5TG | Приварная пластина | 1 шт. | P5 |
| C5TG | Винты и шайбы | 2 шт. каждого | TCEI / RP по группе |
| C6TG | Корпус | 2 половины | C6TG… |
| C6TG | Приварная пластина | 1 шт. | P6 |
| C6TG | Винты и шайбы | 2 шт. каждого | TCEI / RP по группе |
Кросс-коды и обозначения
Показать кросс-коды по диаметру и материалу
Код корпуса приведён отдельно от кода комплекта. Обозначения других марок служат для подбора соответствующего исполнения: размеры пластин, отверстия, резьбу, материал и состав поставки сверяют перед заменой. Код корпуса не означает комплект с крепежом.
| Диаметр | Материал | Марка | Что обозначает код | Код |
|---|---|---|---|---|
| 10 × 10 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C4TG10PP |
| 10 × 10 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C4TG10PA |
| 12 × 12 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C4TG12PP |
| 12 × 12 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C4TG12PA |
| 14 × 14 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C5TG14PP |
| 14 × 14 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C5TG14PA |
| 16 × 16 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C5TG16PP |
| 16 × 16 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C5TG16PA |
| 20 × 20 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C6TG20PP |
| 20 × 20 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C6TG20PA |
Источники дополнительных обозначений: каталог LMC, разделы стандартной, усиленной и двойной серий; STAUFF Clamps, страницы 14, 38–39 и 60. Сопоставление выполняется по серии, размерной группе, диаметру и материалу; размеры корпусов разных производителей могут отличаться.
Монтаж
Перед монтажом проверяют наружный диаметр трубы, совместимость материалов и рабочую температуру. Основание закрепляют на конструкции, устанавливают половины корпуса и трубу, затем равномерно затягивают крепёж. Момент затяжки выбирают по группе, материалу и типу болтов; общие значения нельзя переносить на резиновые корпуса без подтверждения изготовителя.
Комплектующие доступны в отдельном разделе «Комплектующие для трубных опор и зажимов».

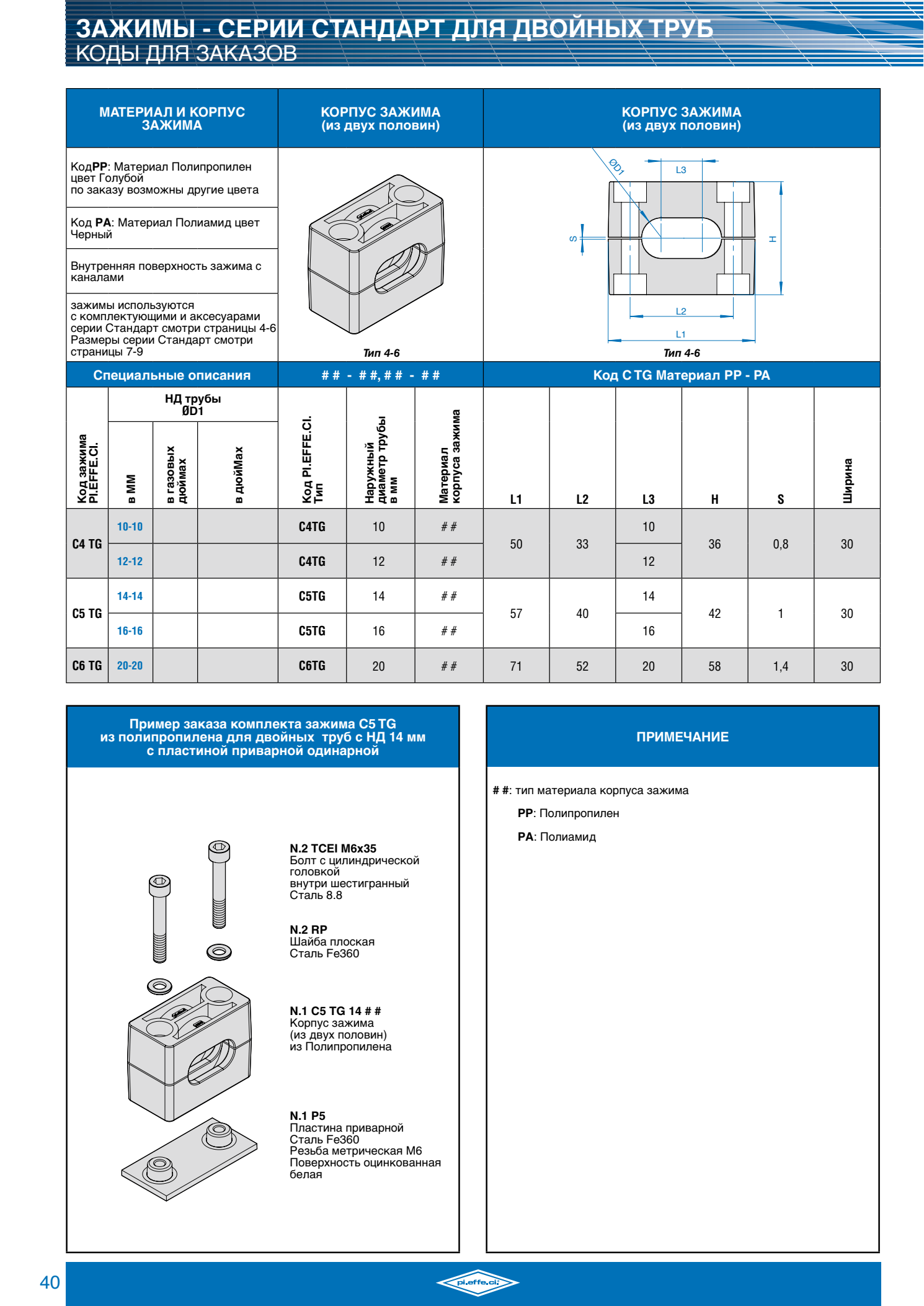

Размерная основа: Pi.Effe.Ci., печатные страницы 40.
