Описание

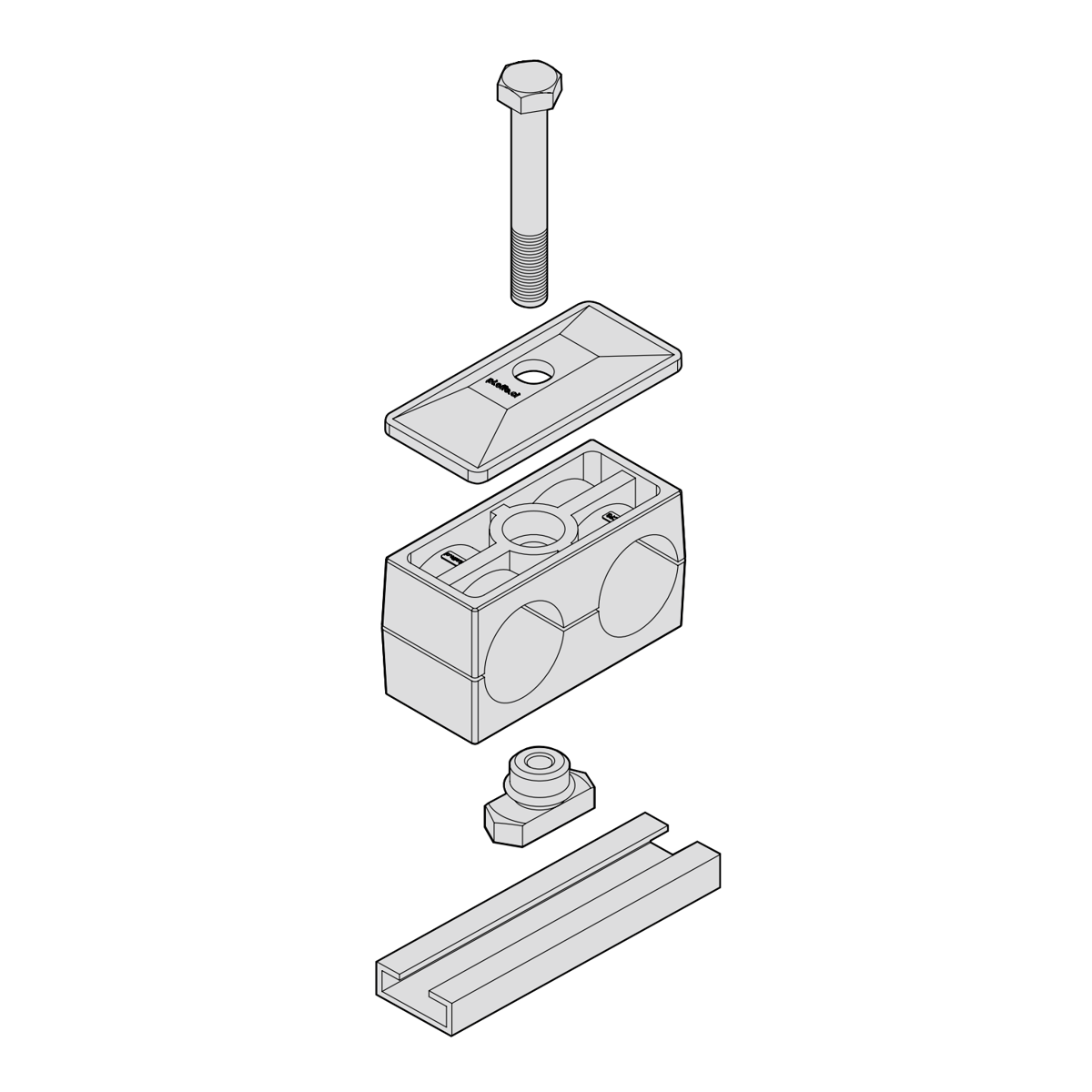

Зажим двойной с верхней пластиной для монтажа на направляющую предназначен для фиксации трубопроводов, шлангов и других коммуникаций. Подбор выполняют по фактическому наружному диаметру и материалу корпуса. Производитель и поставка подтверждаются в предложении; название карточки обозначает конструкцию и комплектность.
Исполнение для двух труб одинакового диаметра. Размер 12 × 12 мм означает два отверстия по 12 мм. Другие сочетания диаметров подбираются отдельно.
Комплектация зафиксирована этой карточкой. Для другого способа крепления выберите соответствующее исполнение. Монтажная направляющая не входит в комплект.
Выбор диаметра и материала
PP — полипропилен; PA — полиамид; GM — резина; A — алюминий. В списках доступны только сочетания, приведённые для этой серии в исходном каталоге. Температура и допустимые нагрузки зависят от марки материала и исполнения конкретного изготовителя.
Размерные группы
Показать размеры корпусов
В таблице указаны размеры корпуса: L1 — длина, L2 — межосевое расстояние, H — высота, S — зазор, B — ширина. Размеры в миллиметрах; они не равны габаритам полного комплекта с пластинами. При повторении диаметра размерная группа указана прямо в варианте диаметра.
| Диаметр | Группа | L1 | L2 | H | S | B |
|---|---|---|---|---|---|---|
| 6 × 6 мм | CF1 | 36 | 20 | 27 | 0,6 | 30 |
| 6,4 × 6,4 мм | CF1 | 36 | 20 | 27 | 0,6 | 30 |
| 8 × 8 мм | CF1 | 36 | 20 | 27 | 0,6 | 30 |
| 9,5 × 9,5 мм | CF1 | 36 | 20 | 27 | 0,6 | 30 |
| 10 × 10 мм | CF1 | 36 | 20 | 27 | 0,6 | 30 |
| 12 × 12 мм | CF1 | 36 | 20 | 27 | 0,6 | 30 |
| 12,7 × 12,7 мм — CF1 | CF1 | 36 | 20 | 27 | 0,6 | 30 |
| 12,7 × 12,7 мм — CF2 | CF2 | 54 | 29 | 27 | 0,8 | 30 |
| 13,5 × 13,5 мм | CF2 | 54 | 29 | 27 | 0,8 | 30 |
| 14 × 14 мм | CF2 | 54 | 29 | 27 | 0,8 | 30 |
| 15 × 15 мм | CF2 | 54 | 29 | 27 | 0,8 | 30 |
| 16 × 16 мм | CF2 | 54 | 29 | 27 | 0,8 | 30 |
| 17,2 × 17,2 мм | CF2 | 54 | 29 | 27 | 0,8 | 30 |
| 18 × 18 мм | CF2 | 54 | 29 | 27 | 0,8 | 30 |
| 19 × 19 мм | CF3 | 67 | 36 | 37 | 1 | 30 |
| 20 × 20 мм | CF3 | 67 | 36 | 37 | 1 | 30 |
| 21,3 × 21,3 мм | CF3 | 67 | 36 | 37 | 1 | 30 |
| 22 × 22 мм | CF3 | 67 | 36 | 37 | 1 | 30 |
| 23 × 23 мм | CF3 | 67 | 36 | 37 | 1 | 30 |
| 24 × 24 мм | CF3 | 67 | 36 | 37 | 1 | 30 |
| 25 × 25 мм | CF3 | 67 | 36 | 37 | 1 | 30 |
| 25,4 × 25,4 мм | CF3 | 67 | 36 | 37 | 1 | 30 |
| 26 × 26 мм | CF4 | 81 | 45 | 42 | 1 | 30 |
| 26,9 × 26,9 мм | CF4 | 81 | 45 | 42 | 1 | 30 |
| 28 × 28 мм | CF4 | 81 | 45 | 42 | 1 | 30 |
| 30 × 30 мм | CF4 | 81 | 45 | 42 | 1 | 30 |
| 32 × 32 мм | CF5 | 106 | 56 | 53 | 1,2 | 30 |
| 33,7 × 33,7 мм | CF5 | 106 | 56 | 53 | 1,2 | 30 |
| 35 × 35 мм | CF5 | 106 | 56 | 53 | 1,2 | 30 |
| 38 × 38 мм | CF5 | 106 | 56 | 53 | 1,2 | 30 |
| 40 × 40 мм | CF5 | 106 | 56 | 53 | 1,2 | 30 |
| 42 × 42 мм | CF5 | 106 | 56 | 53 | 1,2 | 30 |

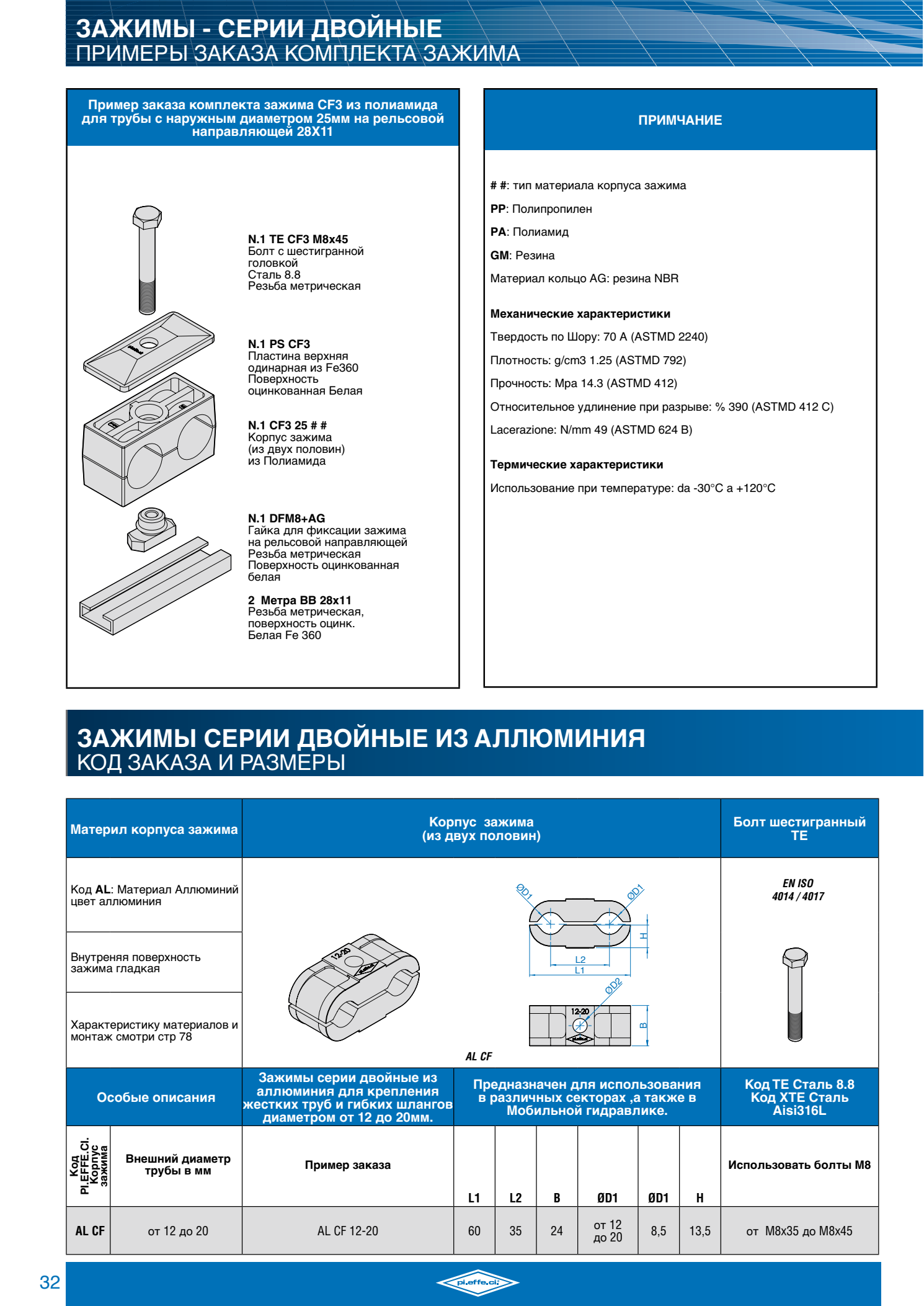

Состав поставки
Показать комплектацию по размерным группам
| Группа | Элемент | Количество | Обозначение / размер |
|---|---|---|---|
| CF1 | Корпус | 2 половины | CF1… |
| CF1 | Верхняя пластина | 1 шт. | PS CF1 |
| CF1 | Болты | 1 шт. | M6x35 |
| CF1 | Гайки для направляющей | 1 шт. | DF CF1 M6 + AG |
| CF1 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| CF2 | Корпус | 2 половины | CF2… |
| CF2 | Верхняя пластина | 1 шт. | PS CF2 |
| CF2 | Болты | 1 шт. | M8x35 |
| CF2 | Гайки для направляющей | 1 шт. | DF M8 + AG |
| CF2 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| CF3 | Корпус | 2 половины | CF3… |
| CF3 | Верхняя пластина | 1 шт. | PS CF3 |
| CF3 | Болты | 1 шт. | M8x45 |
| CF3 | Гайки для направляющей | 1 шт. | DF M8 + AG |
| CF3 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| CF4 | Корпус | 2 половины | CF4… |
| CF4 | Верхняя пластина | 1 шт. | PS CF4 |
| CF4 | Болты | 1 шт. | M8x50 |
| CF4 | Гайки для направляющей | 1 шт. | DF M8 + AG |
| CF4 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| CF5 | Корпус | 2 половины | CF5… |
| CF5 | Верхняя пластина | 1 шт. | PS CF5 |
| CF5 | Болты | 1 шт. | M8x60 |
| CF5 | Гайки для направляющей | 1 шт. | DF M8 + AG |
| CF5 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
Кросс-коды и обозначения
Показать кросс-коды по диаметру и материалу
Код корпуса приведён отдельно от кода комплекта. Обозначения других марок служат для подбора соответствующего исполнения: размеры пластин, отверстия, резьбу, материал и состав поставки сверяют перед заменой. Код корпуса не означает комплект с крепежом.
| Диаметр | Материал | Марка | Что обозначает код | Код |
|---|---|---|---|---|
| 6 × 6 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF106PP |
| 6 × 6 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI1006.0 |
| 6 × 6 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 106/06-PP |
| 6 × 6 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF106PA |
| 6 × 6 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 106/06-PA |
| 6 × 6 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF106GM |
| 6,4 × 6,4 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF106,4PP |
| 6,4 × 6,4 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI1006.4 |
| 6,4 × 6,4 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 106.4/06.4-PP |
| 6,4 × 6,4 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF106,4PA |
| 6,4 × 6,4 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 106.4/06.4-PA |
| 6,4 × 6,4 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF106,4GM |
| 8 × 8 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF108PP |
| 8 × 8 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI1008.0 |
| 8 × 8 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 108/08-PP |
| 8 × 8 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF108PA |
| 8 × 8 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 108/08-PA |
| 8 × 8 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF108GM |
| 9,5 × 9,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF109,5PP |
| 9,5 × 9,5 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI1009.5 |
| 9,5 × 9,5 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 109.5/09.5-PP |
| 9,5 × 9,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF109,5PA |
| 9,5 × 9,5 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 109.5/09.5-PA |
| 9,5 × 9,5 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF109,5GM |
| 10 × 10 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF110PP |
| 10 × 10 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI1010.0 |
| 10 × 10 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 110/10-PP |
| 10 × 10 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF110PA |
| 10 × 10 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 110/10-PA |
| 10 × 10 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF110GM |
| 12 × 12 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF112PP |
| 12 × 12 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI1012.0 |
| 12 × 12 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 112/12-PP |
| 12 × 12 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF112PA |
| 12 × 12 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 112/12-PA |
| 12 × 12 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF112GM |
| 12,7 × 12,7 мм — CF1 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF112,7PP |
| 12,7 × 12,7 мм — CF1 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF112,7PA |
| 12,7 × 12,7 мм — CF1 | GM — Резина | Pi.Effe.Ci. | Корпус | CF112,7GM |
| 12,7 × 12,7 мм — CF2 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF212,7PP |
| 12,7 × 12,7 мм — CF2 | PP — Полипропилен | LMC | Комплект | CD70M133P1YI2012.7 |
| 12,7 × 12,7 мм — CF2 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 212.7/12.7-PP |
| 12,7 × 12,7 мм — CF2 | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF212,7PA |
| 12,7 × 12,7 мм — CF2 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 212.7/12.7-PA |
| 12,7 × 12,7 мм — CF2 | GM — Резина | Pi.Effe.Ci. | Корпус | CF212,7GM |
| 13,5 × 13,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF213,5PP |
| 13,5 × 13,5 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI2013.5 |
| 13,5 × 13,5 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 213.5/13.5-PP |
| 13,5 × 13,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF213,5PA |
| 13,5 × 13,5 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 213.5/13.5-PA |
| 13,5 × 13,5 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF213,5GM |
| 14 × 14 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF214PP |
| 14 × 14 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI2014.0 |
| 14 × 14 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 214/14-PP |
| 14 × 14 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF214PA |
| 14 × 14 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 214/14-PA |
| 14 × 14 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF214GM |
| 15 × 15 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF215PP |
| 15 × 15 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI2015.0 |
| 15 × 15 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 215/15-PP |
| 15 × 15 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF215PA |
| 15 × 15 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 215/15-PA |
| 15 × 15 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF215GM |
| 16 × 16 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF216PP |
| 16 × 16 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI2016.0 |
| 16 × 16 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 216/16-PP |
| 16 × 16 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF216PA |
| 16 × 16 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 216/16-PA |
| 16 × 16 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF216GM |
| 17,2 × 17,2 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF217,2PP |
| 17,2 × 17,2 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI2017.2 |
| 17,2 × 17,2 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 217.2/17.2-PP |
| 17,2 × 17,2 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF217,2PA |
| 17,2 × 17,2 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 217.2/17.2-PA |
| 17,2 × 17,2 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF217,2GM |
| 18 × 18 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF218PP |
| 18 × 18 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI2018.0 |
| 18 × 18 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 218/18-PP |
| 18 × 18 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF218PA |
| 18 × 18 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 218/18-PA |
| 18 × 18 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF218GM |
| 19 × 19 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF319PP |
| 19 × 19 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI3019.0 |
| 19 × 19 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 319/19-PP |
| 19 × 19 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF319PA |
| 19 × 19 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 319/19-PA |
| 19 × 19 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF319GM |
| 20 × 20 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF320PP |
| 20 × 20 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI3020.0 |
| 20 × 20 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 320/20-PP |
| 20 × 20 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF320PA |
| 20 × 20 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 320/20-PA |
| 20 × 20 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF320GM |
| 21,3 × 21,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF321,3PP |
| 21,3 × 21,3 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI3021.3 |
| 21,3 × 21,3 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 321.3/21.3-PP |
| 21,3 × 21,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF321,3PA |
| 21,3 × 21,3 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 321.3/21.3-PA |
| 21,3 × 21,3 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF321,3GM |
| 22 × 22 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF322PP |
| 22 × 22 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI3022.0 |
| 22 × 22 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 322/22-PP |
| 22 × 22 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF322PA |
| 22 × 22 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 322/22-PA |
| 22 × 22 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF322GM |
| 23 × 23 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF323PP |
| 23 × 23 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI3023.0 |
| 23 × 23 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF323PA |
| 23 × 23 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF323GM |
| 24 × 24 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF324PP |
| 24 × 24 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF324PA |
| 24 × 24 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF324GM |
| 25 × 25 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF325PP |
| 25 × 25 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI3025.0 |
| 25 × 25 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 325/25-PP |
| 25 × 25 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF325PA |
| 25 × 25 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 325/25-PA |
| 25 × 25 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF325GM |
| 25,4 × 25,4 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF325,4PP |
| 25,4 × 25,4 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI3025.4 |
| 25,4 × 25,4 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 325.4/25.4-PP |
| 25,4 × 25,4 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF325,4PA |
| 25,4 × 25,4 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 325.4/25.4-PA |
| 25,4 × 25,4 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF325,4GM |
| 26 × 26 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF426PP |
| 26 × 26 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF426PA |
| 26 × 26 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF426GM |
| 26,9 × 26,9 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF426,9PP |
| 26,9 × 26,9 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI4026.9 |
| 26,9 × 26,9 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 426.9/26.9-PP |
| 26,9 × 26,9 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF426,9PA |
| 26,9 × 26,9 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 426.9/26.9-PA |
| 26,9 × 26,9 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF426,9GM |
| 28 × 28 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF428PP |
| 28 × 28 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI4028.0 |
| 28 × 28 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 428/28-PP |
| 28 × 28 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF428PA |
| 28 × 28 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 428/28-PA |
| 28 × 28 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF428GM |
| 30 × 30 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF430PP |
| 30 × 30 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI4030.0 |
| 30 × 30 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 430/30-PP |
| 30 × 30 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF430PA |
| 30 × 30 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 430/30-PA |
| 30 × 30 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF430GM |
| 32 × 32 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF532PP |
| 32 × 32 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI5032.0 |
| 32 × 32 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 532/32-PP |
| 32 × 32 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF532PA |
| 32 × 32 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 532/32-PA |
| 32 × 32 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF532GM |
| 33,7 × 33,7 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF533,7PP |
| 33,7 × 33,7 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI5033.7 |
| 33,7 × 33,7 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 533.7/33.7-PP |
| 33,7 × 33,7 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF533,7PA |
| 33,7 × 33,7 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 533.7/33.7-PA |
| 33,7 × 33,7 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF533,7GM |
| 35 × 35 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF535PP |
| 35 × 35 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI5035.0 |
| 35 × 35 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 535/35-PP |
| 35 × 35 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF535PA |
| 35 × 35 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 535/35-PA |
| 35 × 35 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF535GM |
| 38 × 38 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF538PP |
| 38 × 38 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI5038.0 |
| 38 × 38 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 538/38-PP |
| 38 × 38 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF538PA |
| 38 × 38 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 538/38-PA |
| 38 × 38 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF538GM |
| 40 × 40 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF540PP |
| 40 × 40 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI5040.0 |
| 40 × 40 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 540/40-PP |
| 40 × 40 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF540PA |
| 40 × 40 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 540/40-PA |
| 40 × 40 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF540GM |
| 42 × 42 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CF542PP |
| 42 × 42 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YI5042.0 |
| 42 × 42 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 542/42-PP |
| 42 × 42 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CF542PA |
| 42 × 42 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 542/42-PA |
| 42 × 42 мм | GM — Резина | Pi.Effe.Ci. | Корпус | CF542GM |
Источники дополнительных обозначений: каталог LMC, разделы стандартной, усиленной и двойной серий; STAUFF Clamps, страницы 14, 38–39 и 60. Сопоставление выполняется по серии, размерной группе, диаметру и материалу; размеры корпусов разных производителей могут отличаться.
Монтаж
Перед монтажом проверяют наружный диаметр трубы, совместимость материалов и рабочую температуру. Основание закрепляют на конструкции, устанавливают половины корпуса и трубу, затем равномерно затягивают крепёж. Момент затяжки выбирают по группе, материалу и типу болтов; общие значения нельзя переносить на резиновые корпуса без подтверждения изготовителя.
Комплектующие доступны в отдельном разделе «Комплектующие для трубных опор и зажимов».
Размерная основа: Pi.Effe.Ci., печатные страницы 28 PDF, 30 PDF, 32.
