Описание
Зажим стандартный с верхней пластиной для монтажа на направляющую предназначен для фиксации трубопроводов, шлангов и других коммуникаций. Подбор выполняют по фактическому наружному диаметру и материалу корпуса. Производитель и поставка подтверждаются в предложении; название карточки обозначает конструкцию и комплектность.
Комплектация зафиксирована этой карточкой. Для другого способа крепления выберите соответствующее исполнение. Монтажная направляющая не входит в комплект.
Выбор диаметра и материала
PP — полипропилен; PA — полиамид; GM — резина; A — алюминий. В списках доступны только сочетания, приведённые для этой серии в исходном каталоге. Температура и допустимые нагрузки зависят от марки материала и исполнения конкретного изготовителя.
Размерные группы
Показать размеры корпусов

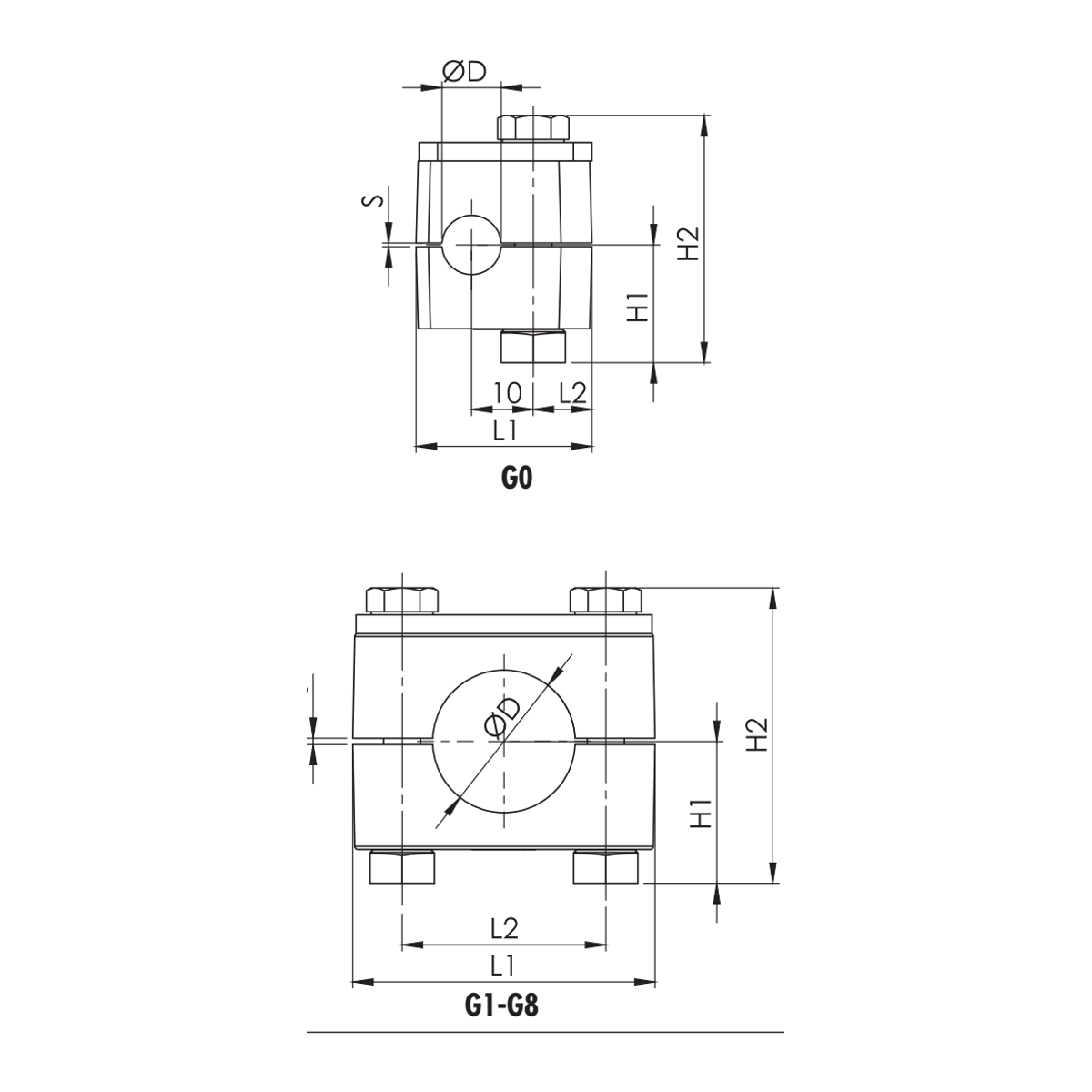

В таблице указаны размеры корпуса: L1 — длина, L2 — межосевое расстояние, H — высота, S — зазор, B — ширина. Размеры в миллиметрах; они не равны габаритам полного комплекта с пластинами. При повторении диаметра размерная группа указана прямо в варианте диаметра.
| Диаметр | Группа | L1 | L2 | H | S | B |
|---|---|---|---|---|---|---|
| 6 мм — C1 | C1 | 28 | 9,5 | 27 | 0,6 | 30 |
| 6,4 мм — C1 | C1 | 28 | 9,5 | 27 | 0,6 | 30 |
| 8 мм — C1 | C1 | 28 | 9,5 | 27 | 0,6 | 30 |
| 9,5 мм — C1 | C1 | 28 | 9,5 | 27 | 0,6 | 30 |
| 10 мм — C1 | C1 | 28 | 9,5 | 27 | 0,6 | 30 |
| 12 мм — C1 | C1 | 28 | 9,5 | 27 | 0,6 | 30 |
| 12,7 мм — C1 | C1 | 28 | 9,5 | 27 | 0,6 | 30 |
| 6 мм — C2 | C2 | 37 | 20 | 27 | 0,6 | 30 |
| 6,4 мм — C2 | C2 | 37 | 20 | 27 | 0,6 | 30 |
| 8 мм — C2 | C2 | 37 | 20 | 27 | 0,6 | 30 |
| 9,5 мм — C2 | C2 | 37 | 20 | 27 | 0,6 | 30 |
| 10 мм — C2 | C2 | 37 | 20 | 27 | 0,6 | 30 |
| 12 мм — C2 | C2 | 37 | 20 | 27 | 0,6 | 30 |
| 12,7 мм — C2 | C2 | 37 | 20 | 27 | 0,6 | 30 |
| 12,7 мм — C3 | C3 | 42 | 26 | 33 | 0,8 | 30 |
| 13,5 мм | C3 | 42 | 26 | 33 | 0,8 | 30 |
| 14 мм | C3 | 42 | 26 | 33 | 0,8 | 30 |
| 15 мм | C3 | 42 | 26 | 33 | 0,8 | 30 |
| 16 мм | C3 | 42 | 26 | 33 | 0,8 | 30 |
| 17,2 мм | C3 | 42 | 26 | 33 | 0,8 | 30 |
| 18 мм | C3 | 42 | 26 | 33 | 0,8 | 30 |
| 19 мм | C4 | 50 | 33 | 36 | 0,8 | 30 |
| 20 мм | C4 | 50 | 33 | 36 | 0,8 | 30 |
| 21,3 мм | C4 | 50 | 33 | 36 | 0,8 | 30 |
| 22 мм | C4 | 50 | 33 | 36 | 0,8 | 30 |
| 23 мм | C4 | 50 | 33 | 36 | 0,8 | 30 |
| 25 мм | C4 | 50 | 33 | 36 | 0,8 | 30 |
| 25,4 мм | C4 | 50 | 33 | 36 | 0,8 | 30 |
| 26,9 мм | C5 | 57 | 40 | 42 | 1 | 30 |
| 28 мм | C5 | 57 | 40 | 42 | 1 | 30 |
| 29 мм | C5 | 57 | 40 | 42 | 1 | 30 |
| 30 мм | C5 | 57 | 40 | 42 | 1 | 30 |
| 32 мм — C5 | C5 | 57 | 40 | 42 | 1 | 30 |
| 32 мм — C6 | C6 | 71 | 52 | 58 | 1,4 | 30 |
| 33,7 мм | C6 | 71 | 52 | 58 | 1,4 | 30 |
| 35 мм | C6 | 71 | 52 | 58 | 1,4 | 30 |
| 38 мм | C6 | 71 | 52 | 58 | 1,4 | 30 |
| 40 мм | C6 | 71 | 52 | 58 | 1,4 | 30 |
| 42 мм | C6 | 71 | 52 | 58 | 1,4 | 30 |
| 45 мм — C6 | C6 | 71 | 52 | 58 | 1,4 | 30 |
| 44,5 мм | C7 | 86 | 66 | 66 | 1,4 | 30 |
| 45 мм — C7 | C7 | 86 | 66 | 66 | 1,4 | 30 |
| 48,3 мм | C7 | 86 | 66 | 66 | 1,4 | 30 |
| 50 мм | C7 | 86 | 66 | 66 | 1,4 | 30 |
| 50,8 мм | C7 | 86 | 66 | 66 | 1,4 | 30 |
| 53 мм | C7 | 86 | 66 | 66 | 1,4 | 30 |
| 54 мм | C7 | 86 | 66 | 66 | 1,4 | 30 |
| 57,2 мм | C8 | 121 | 94 | 93 | 2 | 30 |
| 60,3 мм | C8 | 121 | 94 | 93 | 2 | 30 |
| 63,5 мм | C8 | 121 | 94 | 93 | 2 | 30 |
| 66 мм | C8 | 121 | 94 | 93 | 2 | 30 |
| 70 мм | C8 | 121 | 94 | 93 | 2 | 30 |
| 73 мм | C8 | 121 | 94 | 93 | 2 | 30 |
| 76,1 мм | C8 | 121 | 94 | 93 | 2 | 30 |
| 88,9 мм | C9 | 147 | 120 | 118 | 3 | 30 |
| 102 мм | C9 | 147 | 120 | 118 | 3 | 30 |
Состав поставки
Показать комплектацию по размерным группам
| Группа | Элемент | Количество | Обозначение / размер |
|---|---|---|---|
| C1 | Корпус | 2 половины | C1… |
| C1 | Верхняя пластина | 1 шт. | PS1 |
| C1 | Болты | 1 шт. | M6x30 |
| C1 | Гайки для направляющей | 1 шт. | DF M6 + AG |
| C1 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| C2 | Корпус | 2 половины | C2… |
| C2 | Верхняя пластина | 1 шт. | PS2 |
| C2 | Болты | 2 шт. | M6x30 |
| C2 | Гайки для направляющей | 2 шт. | DF M6 + AG |
| C2 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| C3 | Корпус | 2 половины | C3… |
| C3 | Верхняя пластина | 1 шт. | PS3 |
| C3 | Болты | 2 шт. | M6x35 |
| C3 | Гайки для направляющей | 2 шт. | DF M6 + AG |
| C3 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| C4 | Корпус | 2 половины | C4… |
| C4 | Верхняя пластина | 1 шт. | PS4 |
| C4 | Болты | 2 шт. | M6x40 |
| C4 | Гайки для направляющей | 2 шт. | DF M6 + AG |
| C4 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| C5 | Корпус | 2 половины | C5… |
| C5 | Верхняя пластина | 1 шт. | PS5 |
| C5 | Болты | 2 шт. | M6x45 |
| C5 | Гайки для направляющей | 2 шт. | DF M6 + AG |
| C5 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| C6 | Корпус | 2 половины | C6… |
| C6 | Верхняя пластина | 1 шт. | PS6 |
| C6 | Болты | 2 шт. | M6x60 |
| C6 | Гайки для направляющей | 2 шт. | DF M6 + AG |
| C6 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| C7 | Корпус | 2 половины | C7… |
| C7 | Верхняя пластина | 1 шт. | PS7 |
| C7 | Болты | 2 шт. | M6x70 |
| C7 | Гайки для направляющей | 2 шт. | DF M6 + AG |
| C7 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| C8 | Корпус | 2 половины | C8… |
| C8 | Верхняя пластина | 1 шт. | PS8 |
| C8 | Болты | 2 шт. | M6x100 |
| C8 | Гайки для направляющей | 2 шт. | DF M6 + AG |
| C8 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |
| C9 | Корпус | 2 половины | C9… |
| C9 | Верхняя пластина | 1 шт. | PS9 |
| C9 | Болты | 2 шт. | M6x125 |
| C9 | Гайки для направляющей | 2 шт. | DF M6 + AG |
| C9 | Направляющая | Приобретается отдельно | BB 28×11/14/30 |

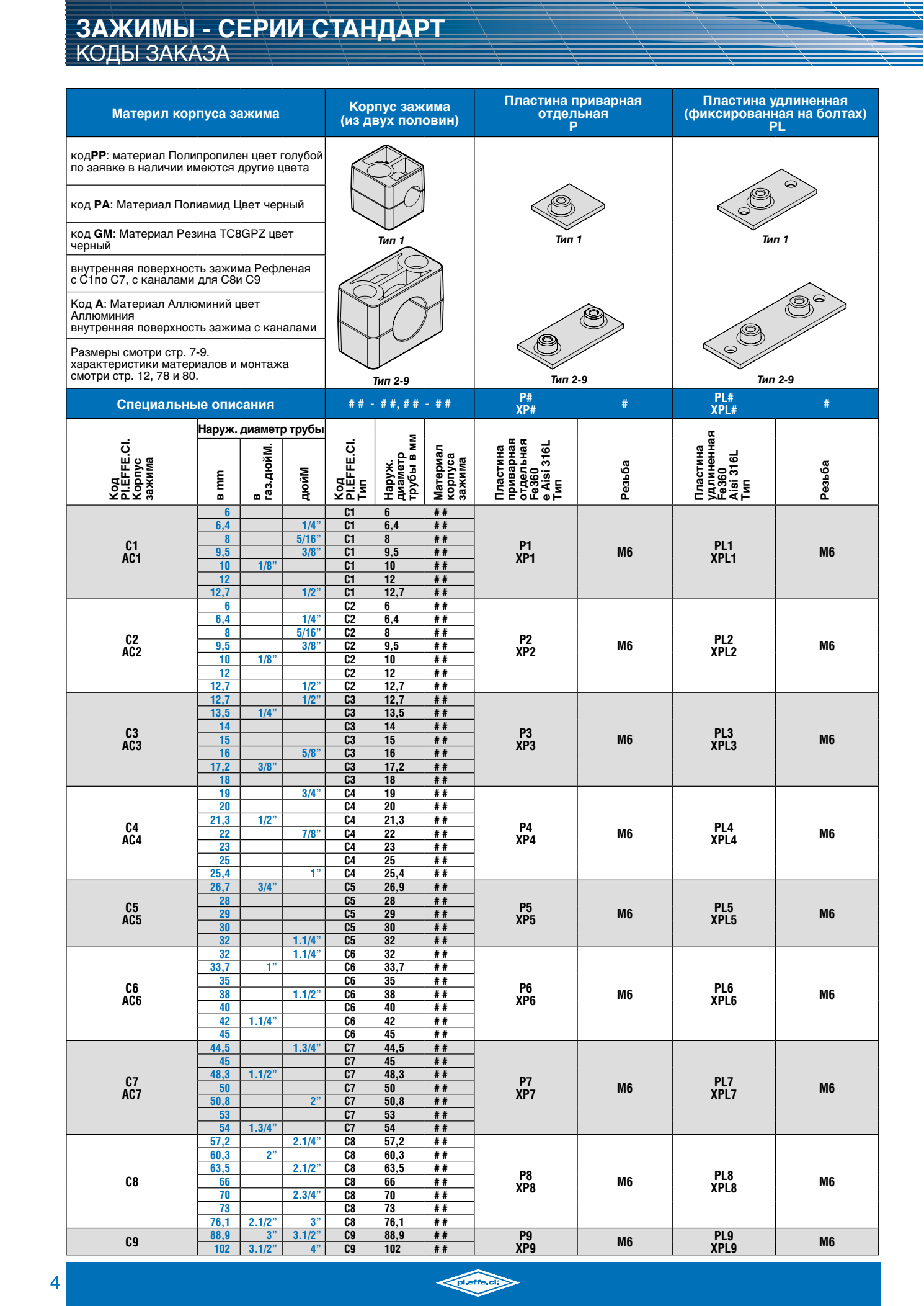

Кросс-коды и обозначения
Показать кросс-коды по диаметру и материалу
Код корпуса приведён отдельно от кода комплекта. Обозначения других марок служат для подбора соответствующего исполнения: размеры пластин, отверстия, резьбу, материал и состав поставки сверяют перед заменой. Код корпуса не означает комплект с крепежом.
| Диаметр | Материал | Марка | Что обозначает код | Код |
|---|---|---|---|---|
| 6 мм — C1 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C106PP |
| 6 мм — C1 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG0006.0 |
| 6 мм — C1 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 106-PP |
| 6 мм — C1 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C106PA |
| 6 мм — C1 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 106-PA |
| 6 мм — C1 | GM — Резина | Pi.Effe.Ci. | Корпус | C106GM |
| 6 мм — C1 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC106 |
| 6,4 мм — C1 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C106,4PP |
| 6,4 мм — C1 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG0006.4 |
| 6,4 мм — C1 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 106.4-PP |
| 6,4 мм — C1 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C106,4PA |
| 6,4 мм — C1 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 106.4-PA |
| 6,4 мм — C1 | GM — Резина | Pi.Effe.Ci. | Корпус | C106,4GM |
| 6,4 мм — C1 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC106,4 |
| 8 мм — C1 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C108PP |
| 8 мм — C1 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG0008.0 |
| 8 мм — C1 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 108-PP |
| 8 мм — C1 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C108PA |
| 8 мм — C1 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 108-PA |
| 8 мм — C1 | GM — Резина | Pi.Effe.Ci. | Корпус | C108GM |
| 8 мм — C1 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC108 |
| 9,5 мм — C1 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C109,5PP |
| 9,5 мм — C1 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG0009.5 |
| 9,5 мм — C1 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 109.5-PP |
| 9,5 мм — C1 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C109,5PA |
| 9,5 мм — C1 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 109.5-PA |
| 9,5 мм — C1 | GM — Резина | Pi.Effe.Ci. | Корпус | C109,5GM |
| 9,5 мм — C1 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC109,5 |
| 10 мм — C1 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C110PP |
| 10 мм — C1 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG0010.0 |
| 10 мм — C1 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 110-PP |
| 10 мм — C1 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C110PA |
| 10 мм — C1 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 110-PA |
| 10 мм — C1 | GM — Резина | Pi.Effe.Ci. | Корпус | C110GM |
| 10 мм — C1 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC110 |
| 12 мм — C1 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C112PP |
| 12 мм — C1 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG0012.0 |
| 12 мм — C1 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 112-PP |
| 12 мм — C1 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C112PA |
| 12 мм — C1 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 112-PA |
| 12 мм — C1 | GM — Резина | Pi.Effe.Ci. | Корпус | C112GM |
| 12 мм — C1 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC112 |
| 12,7 мм — C1 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C112,7PP |
| 12,7 мм — C1 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C112,7PA |
| 12,7 мм — C1 | GM — Резина | Pi.Effe.Ci. | Корпус | C112,7GM |
| 12,7 мм — C1 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC112,7 |
| 6 мм — C2 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C206PP |
| 6 мм — C2 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG1006.0 |
| 6 мм — C2 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 106A-PP |
| 6 мм — C2 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C206PA |
| 6 мм — C2 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 106A-PA |
| 6 мм — C2 | GM — Резина | Pi.Effe.Ci. | Корпус | C206GM |
| 6 мм — C2 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC206 |
| 6 мм — C2 | A — Алюминий | STAUFF | Корпус; сверить размеры | 106A-AL |
| 6,4 мм — C2 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C206,4PP |
| 6,4 мм — C2 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG1006.4 |
| 6,4 мм — C2 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 106.4A-PP |
| 6,4 мм — C2 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C206,4PA |
| 6,4 мм — C2 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 106.4A-PA |
| 6,4 мм — C2 | GM — Резина | Pi.Effe.Ci. | Корпус | C206,4GM |
| 6,4 мм — C2 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC206,4 |
| 6,4 мм — C2 | A — Алюминий | STAUFF | Корпус; сверить размеры | 106.4A-AL |
| 8 мм — C2 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C208PP |
| 8 мм — C2 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG1008.0 |
| 8 мм — C2 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 108A-PP |
| 8 мм — C2 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C208PA |
| 8 мм — C2 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 108A-PA |
| 8 мм — C2 | GM — Резина | Pi.Effe.Ci. | Корпус | C208GM |
| 8 мм — C2 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC208 |
| 8 мм — C2 | A — Алюминий | STAUFF | Корпус; сверить размеры | 108A-AL |
| 9,5 мм — C2 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C209,5PP |
| 9,5 мм — C2 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG1009.5 |
| 9,5 мм — C2 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 109.5A-PP |
| 9,5 мм — C2 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C209,5PA |
| 9,5 мм — C2 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 109.5A-PA |
| 9,5 мм — C2 | GM — Резина | Pi.Effe.Ci. | Корпус | C209,5GM |
| 9,5 мм — C2 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC209,5 |
| 9,5 мм — C2 | A — Алюминий | STAUFF | Корпус; сверить размеры | 109.5A-AL |
| 10 мм — C2 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C210PP |
| 10 мм — C2 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG1010.0 |
| 10 мм — C2 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 110A-PP |
| 10 мм — C2 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C210PA |
| 10 мм — C2 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 110A-PA |
| 10 мм — C2 | GM — Резина | Pi.Effe.Ci. | Корпус | C210GM |
| 10 мм — C2 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC210 |
| 10 мм — C2 | A — Алюминий | STAUFF | Корпус; сверить размеры | 110A-AL |
| 12 мм — C2 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C212PP |
| 12 мм — C2 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG1012.0 |
| 12 мм — C2 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 112A-PP |
| 12 мм — C2 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C212PA |
| 12 мм — C2 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 112A-PA |
| 12 мм — C2 | GM — Резина | Pi.Effe.Ci. | Корпус | C212GM |
| 12 мм — C2 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC212 |
| 12 мм — C2 | A — Алюминий | STAUFF | Корпус; сверить размеры | 112A-AL |
| 12,7 мм — C2 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C212,7PP |
| 12,7 мм — C2 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C212,7PA |
| 12,7 мм — C2 | GM — Резина | Pi.Effe.Ci. | Корпус | C212,7GM |
| 12,7 мм — C2 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC212,7 |
| 12,7 мм — C3 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C312,7PP |
| 12,7 мм — C3 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG2012.7 |
| 12,7 мм — C3 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 212.7-PP |
| 12,7 мм — C3 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C312,7PA |
| 12,7 мм — C3 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 212.7-PA |
| 12,7 мм — C3 | GM — Резина | Pi.Effe.Ci. | Корпус | C312,7GM |
| 12,7 мм — C3 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC312,7 |
| 12,7 мм — C3 | A — Алюминий | STAUFF | Корпус; сверить размеры | 212.7-AL |
| 13,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C313,5PP |
| 13,5 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG2013.5 |
| 13,5 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 213.5-PP |
| 13,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C313,5PA |
| 13,5 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 213.5-PA |
| 13,5 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C313,5GM |
| 13,5 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC313,5 |
| 13,5 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 213.5-AL |
| 14 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C314PP |
| 14 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG2014.0 |
| 14 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 214-PP |
| 14 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C314PA |
| 14 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 214-PA |
| 14 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C314GM |
| 14 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC314 |
| 14 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 214-AL |
| 15 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C315PP |
| 15 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG2015.0 |
| 15 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 215-PP |
| 15 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C315PA |
| 15 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 215-PA |
| 15 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C315GM |
| 15 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC315 |
| 15 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 215-AL |
| 16 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C316PP |
| 16 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG2016.0 |
| 16 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 216-PP |
| 16 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C316PA |
| 16 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 216-PA |
| 16 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C316GM |
| 16 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC316 |
| 16 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 216-AL |
| 17,2 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C317,2PP |
| 17,2 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG2017.2 |
| 17,2 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 217.2-PP |
| 17,2 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C317,2PA |
| 17,2 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 217.2-PA |
| 17,2 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C317,2GM |
| 17,2 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC317,2 |
| 17,2 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 217.2-AL |
| 18 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C318PP |
| 18 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG2018.0 |
| 18 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 218-PP |
| 18 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C318PA |
| 18 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 218-PA |
| 18 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C318GM |
| 18 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC318 |
| 18 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 218-AL |
| 19 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C419PP |
| 19 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG3019.0 |
| 19 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 319-PP |
| 19 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C419PA |
| 19 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 319-PA |
| 19 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C419GM |
| 19 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC419 |
| 19 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 319-AL |
| 20 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C420PP |
| 20 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG3020.0 |
| 20 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 320-PP |
| 20 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C420PA |
| 20 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 320-PA |
| 20 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C420GM |
| 20 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC420 |
| 20 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 320-AL |
| 21,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C421,3PP |
| 21,3 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG3021.3 |
| 21,3 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 321.3-PP |
| 21,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C421,3PA |
| 21,3 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 321.3-PA |
| 21,3 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C421,3GM |
| 21,3 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC421,3 |
| 21,3 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 321.3-AL |
| 22 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C422PP |
| 22 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG3022.0 |
| 22 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 322-PP |
| 22 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C422PA |
| 22 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 322-PA |
| 22 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C422GM |
| 22 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC422 |
| 22 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 322-AL |
| 23 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C423PP |
| 23 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG3023.0 |
| 23 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C423PA |
| 23 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C423GM |
| 23 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC423 |
| 25 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C425PP |
| 25 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG3025.0 |
| 25 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 325-PP |
| 25 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C425PA |
| 25 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 325-PA |
| 25 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C425GM |
| 25 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC425 |
| 25 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 325-AL |
| 25,4 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C425,4PP |
| 25,4 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG3025.4 |
| 25,4 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 325.4-PP |
| 25,4 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C425,4PA |
| 25,4 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 325.4-PA |
| 25,4 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C425,4GM |
| 25,4 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC425,4 |
| 25,4 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 325.4-AL |
| 26,9 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C526,9PP |
| 26,9 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG4026.9 |
| 26,9 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 426.9-PP |
| 26,9 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C526,9PA |
| 26,9 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 426.9-PA |
| 26,9 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C526,9GM |
| 26,9 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC526,9 |
| 26,9 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 426.9-AL |
| 28 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C528PP |
| 28 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG4028.0 |
| 28 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 428-PP |
| 28 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C528PA |
| 28 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 428-PA |
| 28 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C528GM |
| 28 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC528 |
| 28 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 428-AL |
| 29 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C529PP |
| 29 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C529PA |
| 29 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C529GM |
| 29 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC529 |
| 30 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C530PP |
| 30 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG4030.0 |
| 30 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 430-PP |
| 30 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C530PA |
| 30 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 430-PA |
| 30 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C530GM |
| 30 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC530 |
| 30 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 430-AL |
| 32 мм — C5 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C532PP |
| 32 мм — C5 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 432-PP |
| 32 мм — C5 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C532PA |
| 32 мм — C5 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 432-PA |
| 32 мм — C5 | GM — Резина | Pi.Effe.Ci. | Корпус | C532GM |
| 32 мм — C5 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC532 |
| 32 мм — C5 | A — Алюминий | STAUFF | Корпус; сверить размеры | 432-AL |
| 32 мм — C6 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C632PP |
| 32 мм — C6 | PP — Полипропилен | LMC | Комплект | CD70M133P1YG5032.0 |
| 32 мм — C6 | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 532-PP |
| 32 мм — C6 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C632PA |
| 32 мм — C6 | PA — Полиамид | STAUFF | Корпус; сверить размеры | 532-PA |
| 32 мм — C6 | GM — Резина | Pi.Effe.Ci. | Корпус | C632GM |
| 32 мм — C6 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC632 |
| 32 мм — C6 | A — Алюминий | STAUFF | Корпус; сверить размеры | 532-AL |
| 33,7 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C633,7PP |
| 33,7 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG5033.7 |
| 33,7 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 533.7-PP |
| 33,7 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C633,7PA |
| 33,7 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 533.7-PA |
| 33,7 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C633,7GM |
| 33,7 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC633,7 |
| 33,7 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 533.7-AL |
| 35 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C635PP |
| 35 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG5035.0 |
| 35 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 535-PP |
| 35 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C635PA |
| 35 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 535-PA |
| 35 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C635GM |
| 35 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC635 |
| 35 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 535-AL |
| 38 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C638PP |
| 38 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG5038.0 |
| 38 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 538-PP |
| 38 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C638PA |
| 38 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 538-PA |
| 38 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C638GM |
| 38 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC638 |
| 38 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 538-AL |
| 40 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C640PP |
| 40 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG5040.0 |
| 40 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 540-PP |
| 40 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C640PA |
| 40 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 540-PA |
| 40 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C640GM |
| 40 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC640 |
| 40 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 540-AL |
| 42 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C642PP |
| 42 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG5042.0 |
| 42 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 542-PP |
| 42 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C642PA |
| 42 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 542-PA |
| 42 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C642GM |
| 42 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC642 |
| 42 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 542-AL |
| 45 мм — C6 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C645PP |
| 45 мм — C6 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C645PA |
| 45 мм — C6 | GM — Резина | Pi.Effe.Ci. | Корпус | C645GM |
| 45 мм — C6 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC645 |
| 44,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C744,5PP |
| 44,5 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG6044.5 |
| 44,5 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 644.5-PP |
| 44,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C744,5PA |
| 44,5 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 644.5-PA |
| 44,5 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C744,5GM |
| 44,5 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC744,5 |
| 44,5 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 644.5-AL |
| 45 мм — C7 | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C745PP |
| 45 мм — C7 | PA — Полиамид | Pi.Effe.Ci. | Корпус | C745PA |
| 45 мм — C7 | GM — Резина | Pi.Effe.Ci. | Корпус | C745GM |
| 45 мм — C7 | A — Алюминий | Pi.Effe.Ci. | Корпус | AC745 |
| 48,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C748,3PP |
| 48,3 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG6048.3 |
| 48,3 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 648.3-PP |
| 48,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C748,3PA |
| 48,3 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 648.3-PA |
| 48,3 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C748,3GM |
| 48,3 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC748,3 |
| 48,3 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 648.3-AL |
| 50 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C750PP |
| 50 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C750PA |
| 50 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C750GM |
| 50 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC750 |
| 50,8 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C750,8PP |
| 50,8 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG6050.8 |
| 50,8 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 650.8-PP |
| 50,8 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C750,8PA |
| 50,8 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 650.8-PA |
| 50,8 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C750,8GM |
| 50,8 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC750,8 |
| 50,8 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 650.8-AL |
| 53 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C753PP |
| 53 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C753PA |
| 53 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C753GM |
| 53 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC753 |
| 54 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C754PP |
| 54 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 654-PP |
| 54 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C754PA |
| 54 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 654-PA |
| 54 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C754GM |
| 54 мм | A — Алюминий | Pi.Effe.Ci. | Корпус | AC754 |
| 54 мм | A — Алюминий | STAUFF | Корпус; сверить размеры | 654-AL |
| 57,2 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C857,2PP |
| 57,2 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG7057.2 |
| 57,2 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 757.2-PP |
| 57,2 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C857,2PA |
| 57,2 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 757.2-PA |
| 57,2 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C857,2GM |
| 60,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C860,3PP |
| 60,3 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG7060.3 |
| 60,3 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 760.3-PP |
| 60,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C860,3PA |
| 60,3 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 760.3-PA |
| 60,3 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C860,3GM |
| 63,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C863,5PP |
| 63,5 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG7063.5 |
| 63,5 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 763.5-PP |
| 63,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C863,5PA |
| 63,5 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 763.5-PA |
| 63,5 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C863,5GM |
| 66 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C866PP |
| 66 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C866PA |
| 66 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C866GM |
| 70 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C870PP |
| 70 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG7070.0 |
| 70 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 770-PP |
| 70 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C870PA |
| 70 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 770-PA |
| 70 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C870GM |
| 73 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C873PP |
| 73 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG7073.0 |
| 73 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 773-PP |
| 73 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C873PA |
| 73 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 773-PA |
| 73 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C873GM |
| 76,1 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C876,1PP |
| 76,1 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG7076.1 |
| 76,1 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 776.1-PP |
| 76,1 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C876,1PA |
| 76,1 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 776.1-PA |
| 76,1 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C876,1GM |
| 88,9 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C988,9PP |
| 88,9 мм | PP — Полипропилен | LMC | Комплект | CD70M133P1YG8088.9 |
| 88,9 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 888.9-PP |
| 88,9 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C988,9PA |
| 88,9 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 888.9-PA |
| 88,9 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C988,9GM |
| 102 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | C9102PP |
| 102 мм | PP — Полипропилен | STAUFF | Корпус; сверить размеры | 8102L-PP |
| 102 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | C9102PA |
| 102 мм | PA — Полиамид | STAUFF | Корпус; сверить размеры | 8102L-PA |
| 102 мм | GM — Резина | Pi.Effe.Ci. | Корпус | C9102GM |
Источники дополнительных обозначений: каталог LMC, разделы стандартной, усиленной и двойной серий; STAUFF Clamps, страницы 14, 38–39 и 60. Сопоставление выполняется по серии, размерной группе, диаметру и материалу; размеры корпусов разных производителей могут отличаться.
Монтаж
Перед монтажом проверяют наружный диаметр трубы, совместимость материалов и рабочую температуру. Основание закрепляют на конструкции, устанавливают половины корпуса и трубу, затем равномерно затягивают крепёж. Момент затяжки выбирают по группе, материалу и типу болтов; общие значения нельзя переносить на резиновые корпуса без подтверждения изготовителя.
Комплектующие доступны в отдельном разделе «Комплектующие для трубных опор и зажимов».
Размерная основа: Pi.Effe.Ci., печатные страницы 4, 7, 12.
