Описание
Зажим усиленный с резиновым вкладышем и прижимными пластинами предназначен для фиксации трубопроводов, шлангов и других коммуникаций. Подбор выполняют по фактическому наружному диаметру и материалу корпуса. Производитель и поставка подтверждаются в предложении; название карточки обозначает конструкцию и комплектность.
Комплектация зафиксирована этой карточкой. Для другого способа крепления выберите соответствующее исполнение.
Выбор диаметра и материала
PP — полипропилен; PA — полиамид; GM — резина; A — алюминий. В списках доступны только сочетания, приведённые для этой серии в исходном каталоге. Температура и допустимые нагрузки зависят от марки материала и исполнения конкретного изготовителя.
Размерные группы
Показать размеры корпусов
В таблице указаны размеры корпуса: L1 — длина, L2 — межосевое расстояние, H — высота, S — зазор, B — ширина. Размеры в миллиметрах; они не равны габаритам полного комплекта с пластинами. При повторении диаметра размерная группа указана прямо в варианте диаметра.
| Диаметр | Группа | L1 | L2 | H | S | B |
|---|---|---|---|---|---|---|
| 6 мм | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 8 мм — CP2B | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 10 мм — CP2B | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 12 мм — CP2B | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 13,5 мм | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 14 мм | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 15 мм — CP2B | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 16 мм — CP2B | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 17,2 мм | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 18 мм — CP2B | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 19 мм | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 20 мм — CP2B | CP2B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 8 мм — CP3B | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 10 мм — CP3B | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 12 мм — CP3B | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 15 мм — CP3B | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 16 мм — CP3B | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 18 мм — CP3B | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 20 мм — CP3B | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 21,3 мм | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 22 мм | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 25 мм | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 26,9 мм | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 28 мм — CP3B | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 30 мм — CP3B | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 32 мм — CP3B | CP3B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 28 мм — CP4B | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 30 мм — CP4B | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 32 мм — CP4B | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 33,7 мм | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 35 мм | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 38,7 мм | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 40 мм | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 42 мм | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 45,5 мм | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 48,3 мм | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 51 мм | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 53,4 мм | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 56,4 мм | CP4B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 55 мм | CP5B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 57 мм | CP5B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 58 мм | CP5B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 60 мм | CP5B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 63 мм | CP5B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 65 мм | CP5B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 70 мм | CP5B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 72 мм | CP5B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 73 мм | CP5B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 75 мм — CP5B | CP5B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 76 мм | CP5B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 75 мм — CP6B | CP6B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 80 мм | CP6B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 85 мм | CP6B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 90 мм | CP6B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 100 мм | CP6B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 102 мм | CP6B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |
| 103 мм | CP6B | см. чертёж | см. чертёж | см. чертёж | см. чертёж | см. чертёж |

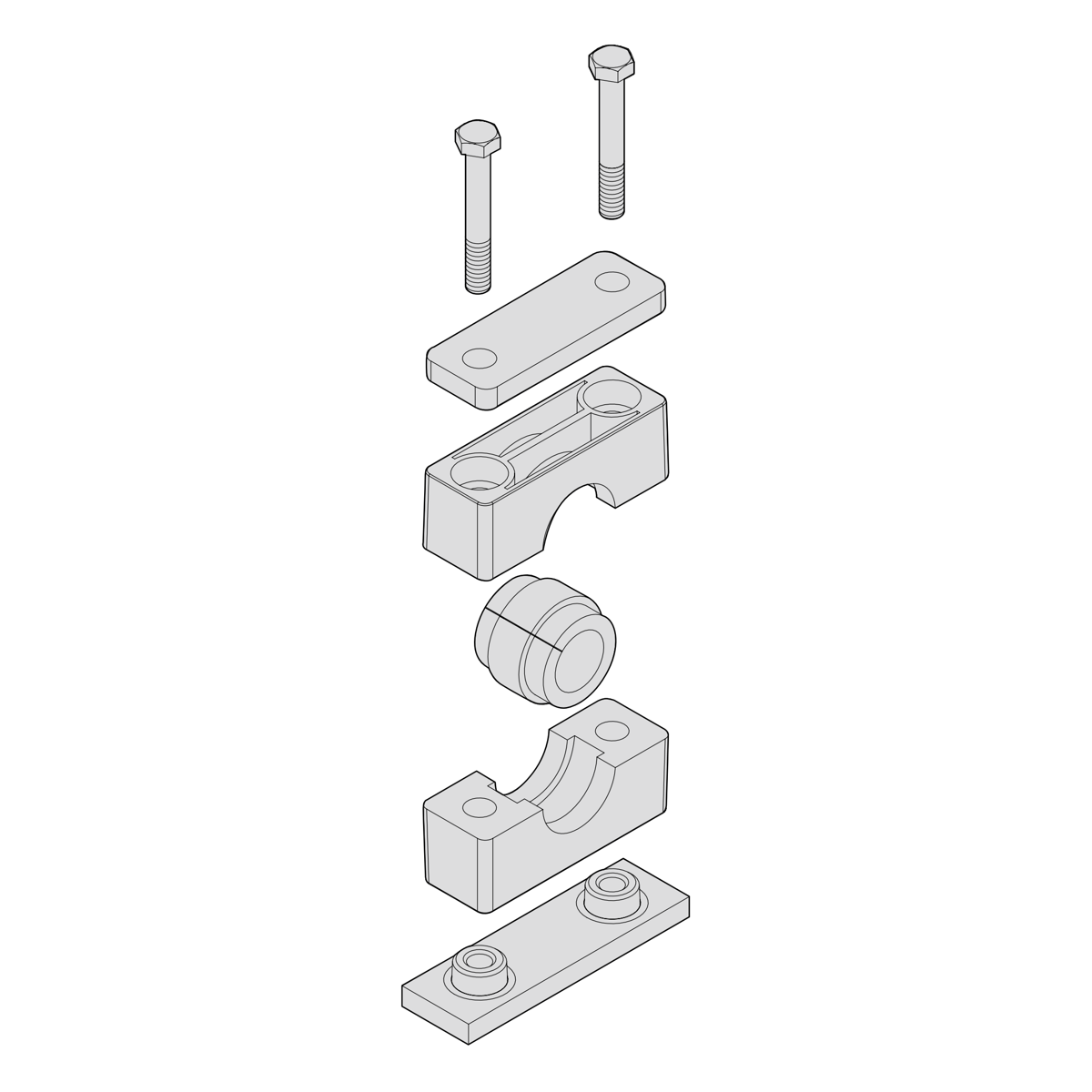

Состав поставки
Показать комплектацию по размерным группам
| Группа | Элемент | Количество | Обозначение / размер |
|---|---|---|---|
| CP2B | Корпус | 2 половины | CP2B… |
| CP2B | Верхняя пластина | 1 шт. | PS CP2 |
| CP2B | Болты | 2 шт. | M10x60 |
| CP2B | Нижняя приварная пластина | 1 шт. | P CP2 |
| CP2B | Эластомерный вкладыш EPDM | 1 комплект | BG — по диаметру трубы |
| CP3B | Корпус | 2 половины | CP3B… |
| CP3B | Верхняя пластина | 1 шт. | PS CP3 |
| CP3B | Болты | 2 шт. | M10x70 |
| CP3B | Нижняя приварная пластина | 1 шт. | P CP3 |
| CP3B | Эластомерный вкладыш EPDM | 1 комплект | BG — по диаметру трубы |
| CP4B | Корпус | 2 половины | CP4B… |
| CP4B | Верхняя пластина | 1 шт. | PS CP4 |
| CP4B | Болты | 2 шт. | M12x100 |
| CP4B | Нижняя приварная пластина | 1 шт. | P CP4 |
| CP4B | Эластомерный вкладыш EPDM | 1 комплект | BG — по диаметру трубы |
| CP5B | Корпус | 2 половины | CP5B… |
| CP5B | Верхняя пластина | 1 шт. | PS CP5 |
| CP5B | Болты | 2 шт. | M16x130 |
| CP5B | Нижняя приварная пластина | 1 шт. | P CP5 |
| CP5B | Эластомерный вкладыш EPDM | 1 комплект | BG — по диаметру трубы |
| CP6B | Корпус | 2 половины | CP6B… |
| CP6B | Верхняя пластина | 1 шт. | PS CP6 |
| CP6B | Болты | 2 шт. | M20x190 |
| CP6B | Нижняя приварная пластина | 1 шт. | P CP6 |
| CP6B | Эластомерный вкладыш EPDM | 1 комплект | BG — по диаметру трубы |
Кросс-коды и обозначения
Показать кросс-коды по диаметру и материалу
Код корпуса приведён отдельно от кода комплекта. Обозначения других марок служат для подбора соответствующего исполнения: размеры пластин, отверстия, резьбу, материал и состав поставки сверяют перед заменой. Код корпуса не означает комплект с крепежом.
| Диаметр | Материал | Марка | Что обозначает код | Код |
|---|---|---|---|---|
| 6 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B06PP |
| 6 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B06PA |
| 8 мм — CP2B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B08PP |
| 8 мм — CP2B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B08PA |
| 10 мм — CP2B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B10PP |
| 10 мм — CP2B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B10PA |
| 12 мм — CP2B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B12PP |
| 12 мм — CP2B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B12PA |
| 13,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B13,5PP |
| 13,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B13,5PA |
| 14 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B14PP |
| 14 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B14PA |
| 15 мм — CP2B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B15PP |
| 15 мм — CP2B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B15PA |
| 16 мм — CP2B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B16PP |
| 16 мм — CP2B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B16PA |
| 17,2 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B17,2PP |
| 17,2 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B17,2PA |
| 18 мм — CP2B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B18PP |
| 18 мм — CP2B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B18PA |
| 19 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B19PP |
| 19 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B19PA |
| 20 мм — CP2B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP2B20PP |
| 20 мм — CP2B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP2B20PA |
| 8 мм — CP3B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B08PP |
| 8 мм — CP3B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B08PA |
| 10 мм — CP3B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B10PP |
| 10 мм — CP3B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B10PA |
| 12 мм — CP3B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B12PP |
| 12 мм — CP3B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B12PA |
| 15 мм — CP3B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B15PP |
| 15 мм — CP3B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B15PA |
| 16 мм — CP3B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B16PP |
| 16 мм — CP3B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B16PA |
| 18 мм — CP3B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B18PP |
| 18 мм — CP3B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B18PA |
| 20 мм — CP3B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B20PP |
| 20 мм — CP3B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B20PA |
| 21,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B21,3PP |
| 21,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B21,3PA |
| 22 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B22PP |
| 22 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B22PA |
| 25 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B25PP |
| 25 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B25PA |
| 26,9 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B26,9PP |
| 26,9 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B26,9PA |
| 28 мм — CP3B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B28PP |
| 28 мм — CP3B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B28PA |
| 30 мм — CP3B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B30PP |
| 30 мм — CP3B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B30PA |
| 32 мм — CP3B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP3B32PP |
| 32 мм — CP3B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP3B32PA |
| 28 мм — CP4B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B28PP |
| 28 мм — CP4B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B28PA |
| 30 мм — CP4B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B30PP |
| 30 мм — CP4B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B30PA |
| 32 мм — CP4B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B32PP |
| 32 мм — CP4B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B32PA |
| 33,7 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B33,7PP |
| 33,7 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B33,7PA |
| 35 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B35PP |
| 35 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B35PA |
| 38,7 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B38,7PP |
| 38,7 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B38,7PA |
| 40 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B40PP |
| 40 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B40PA |
| 42 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B42PP |
| 42 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B42PA |
| 45,5 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B45,5PP |
| 45,5 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B45,5PA |
| 48,3 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B48,3PP |
| 48,3 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B48,3PA |
| 51 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B51PP |
| 51 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B51PA |
| 53,4 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B53,4PP |
| 53,4 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B53,4PA |
| 56,4 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP4B56,4PP |
| 56,4 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP4B56,4PA |
| 55 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP5B55PP |
| 55 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP5B55PA |
| 57 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP5B57PP |
| 57 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP5B57PA |
| 58 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP5B58PP |
| 58 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP5B58PA |
| 60 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP5B60PP |
| 60 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP5B60PA |
| 63 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP5B63PP |
| 63 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP5B63PA |
| 65 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP5B65PP |
| 65 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP5B65PA |
| 70 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP5B70PP |
| 70 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP5B70PA |
| 72 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP5B72PP |
| 72 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP5B72PA |
| 73 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP5B73PP |
| 73 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP5B73PA |
| 75 мм — CP5B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP5B75PP |
| 75 мм — CP5B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP5B75PA |
| 76 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP5B76PP |
| 76 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP5B76PA |
| 75 мм — CP6B | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP6B75PP |
| 75 мм — CP6B | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP6B75PA |
| 80 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP6B80PP |
| 80 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP6B80PA |
| 85 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP6B85PP |
| 85 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP6B85PA |
| 90 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP6B90PP |
| 90 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP6B90PA |
| 100 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP6B100PP |
| 100 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP6B100PA |
| 102 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP6B102PP |
| 102 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP6B102PA |
| 103 мм | PP — Полипропилен | Pi.Effe.Ci. | Корпус | CP6B103PP |
| 103 мм | PA — Полиамид | Pi.Effe.Ci. | Корпус | CP6B103PA |
Источники дополнительных обозначений: каталог LMC, разделы стандартной, усиленной и двойной серий; STAUFF Clamps, страницы 14, 38–39 и 60. Сопоставление выполняется по серии, размерной группе, диаметру и материалу; размеры корпусов разных производителей могут отличаться.
Монтаж
Перед монтажом проверяют наружный диаметр трубы, совместимость материалов и рабочую температуру. Основание закрепляют на конструкции, устанавливают половины корпуса и трубу, затем равномерно затягивают крепёж. Момент затяжки выбирают по группе, материалу и типу болтов; общие значения нельзя переносить на резиновые корпуса без подтверждения изготовителя.
Комплектующие доступны в отдельном разделе «Комплектующие для трубных опор и зажимов».
Размерная основа: Pi.Effe.Ci., печатные страницы 35, 36, 37.
